Nichtinduktiver Metallplattenwiderstand

Welche Vorteile hat es in Hochfrequenzschaltungen?

Der nichtinduktive Metallplattenwiderstand von RST Electric erfüllt einen wichtigen Bedarf in der modernen Leistungselektronik: die Anforderung an Widerstände mit niedriger Induktivität und hoher Impulsfähigkeit, die keine Phasenverschiebung oder Spannungsspitzen in schnell schaltenden Schaltkreisen verursachen. Im Gegensatz zu herkömmlichen Drahtwiderständen, die aufgrund ihres gewickelten Elements von Natur aus eine erhebliche Induktivität aufweisen, verwendet dieser Widerstand mit niedriger Induktivität ein planares Metallplattenelement, das Magnetfelder und parasitäre Induktivität minimiert, was ihn ideal für Überspannungsschutzschaltungen, Strommessungen in Schaltnetzteilen und Ausgangsnetzwerke in Hochfrequenzverstärkern macht.

Wie können Widerstände mit stabiler Leistung hergestellt werden?

Bei der Konstruktion dieses Metallplattenwiderstands stehen sowohl die elektrische Leistung als auch die mechanische Zuverlässigkeit im Vordergrund. Das Widerstandselement besteht aus einer präzise geätzten oder gestanzten Metalllegierungsplatte, die aufgrund ihres niedrigen Temperaturkoeffizienten und ihrer hervorragenden Impulsverarbeitungseigenschaften ausgewählt wurde. Dieses Element ist in einem anorganischen Silica-Füllstoff eingekapselt und in einem flammhemmenden Keramikgehäuse untergebracht, das Wärmeleitfähigkeit, elektrische Isolierung und Schutz vor Umwelteinflüssen gewährleistet. Die MPR-Serie bietet zwei Grundkonfigurationen: Einheiten mit einem Element (2 W, 3 W, 5 W, 10 W) für Standardanwendungen und kombinierte Einheiten mit mehreren Elementen (2+2, 3+3, 5+5, 7+7), die zwei aufeinander abgestimmte Widerstände in einem einzigen Gehäuse integrieren, was Platz auf der Platine spart und eine konsistente thermische Nachführung für Differenzialsensoren oder Push-Pull-Schaltkreise gewährleistet.

Wie kann die Einhaltung industrieller Standards sichergestellt werden?

Die elektrische Leistung wird durch strenge Tests validiert. Überlastungstests werden 5 Sekunden lang bei 2,5-facher Nennleistung durchgeführt (aufgrund der planaren Struktur niedriger als bei Drahtwicklungen, was die beabsichtigte Verwendung bei der stationären Erfassung und nicht beim Hochenergiebremsen widerspiegelt). Der Temperaturkoeffizient wird bei ≤ ±250 ppm/°C gehalten, was stabile Messwerte unter allen Betriebsbedingungen gewährleistet. Dauertests bei Nennspannung über 1000 Stunden bestätigen die langfristige Zuverlässigkeit. Als vertrauenswürdiger Hersteller von nichtinduktiven Metallplattenwiderständen in China kombiniert RST Electric über 10 Jahre Erfahrung in der Leistungswiderstandstechnik mit Präzisionsfertigung, um Komponenten zu liefern, die eine genaue, verzerrungsarme Leistung in Hochfrequenz- und Impulsleistungsanwendungen bieten.

Technische Spezifikation

Leistungstestdaten

Produktvorteile

1. Nichtinduktiver Aufbau – Das planare Metallplattenelement minimiert die parasitäre Induktivität und ermöglicht den Einsatz in Hochfrequenzschaltungen (z. B. Schaltnetzteilen, HF-Verstärkern), ohne dass es zu Phasenverschiebungen oder Spannungsüberschwingern kommt.

2.Fähigkeit mit extrem niedrigem Widerstand – Verfügbar ab 0,01 Ω, wodurch sich der nichtinduktive Metallplattenwiderstand ideal für Hochstrommessungen, Shunt-Anwendungen und niederohmige Stromverteilung eignet.

3. Niedriger Temperaturkoeffizient – ​​≤ ±250 ppm/°C gewährleistet stabile Widerstandswerte über den gesamten Betriebstemperaturbereich für eine genaue Strommessung.

4.Flammhemmendes Keramikgehäuse – eingekapselt in anorganischem Siliziumdioxid-Füllstoff in einem Keramikgehäuse für hervorragende Wärmeableitung und elektrische Isolierung.

5. Kombinierte Dual-Element-Pakete – Einzigartige 2+2-, 3+3-, 5+5- und 7+7-Konfigurationen bieten zwei aufeinander abgestimmte Widerstände in einem Gehäuse, was Platz auf der Leiterplatte spart und eine thermische Nachführung für Differenzialabtast- oder Push-Pull-Schaltkreise gewährleistet.

6.Hohe Impulsfähigkeit – Entwickelt, um 5 Sekunden lang der 2,5-fachen Nennleistung standzuhalten, geeignet für Einschaltstrombegrenzungs- und Überspannungsschutzanwendungen.

7.Präzisionstoleranzen – Verfügbar von ±1 % bis ±10 %, um enge Schaltkreisanforderungen zu erfüllen.

8.Kompaktes Gehäuse – Niedriges Profil (5 mm Höhe) und kleiner Platzbedarf ermöglichen PCB-Layouts mit hoher Dichte.

9.Robuste Bleifestigkeit – 10-N-Zugtest gewährleistet zuverlässige Durchsteckmontage und Lötverbindungsintegrität.

10. Anpassbare Formung – Anschlussformung und kundenspezifische Abmessungen sind verfügbar, um bestimmten PCB-Layouts oder Montageprozessen gerecht zu werden.

Produktanwendungen

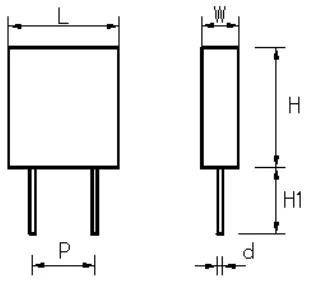

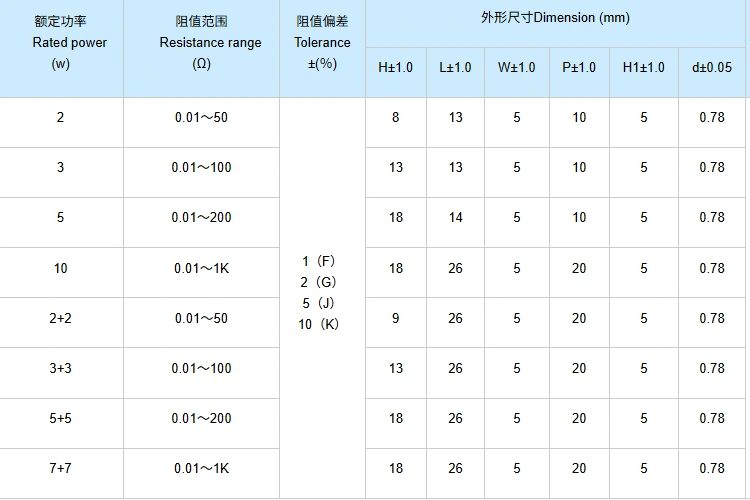

Zeichnung und Maße

Paket und Versand

RST Electric gewährleistet die sichere Lieferung aller nichtinduktiven Metallplattenwiderstände:

● Großverpackung: Widerstände werden in Blisterkartons verpackt und dann in Wellpappenkartons gelegt, um ein Verbiegen der Leitungen und Schäden an der Keramik zu verhindern.

● Leitungsschutz: Leitungen werden mit Schaumstoff-Endkappen oder Klebeband gerade gehalten.

● Passende Paarverpackung: Kombinierte Pakete werden einzeln verpackt, um eine Vermischung nicht passender Paare zu verhindern.

● Dokumentation: Packlisten und Prüfbescheinigungen liegen jeder Sendung bei.

● Frachtoptionen: Expresskurier (DHL/FedEx/UPS) für kleine Mengen, Luftfracht für mittlere Mengen, Seefracht für Großbestellungen.

Alle Geräte werden vor dem Verpacken einer 100-prozentigen elektrischen Prüfung und Sichtprüfung unterzogen, um sicherzustellen, dass sie die angegebenen Widerstandswerte und kosmetischen Standards erfüllen.

Warum RST Electric wählen?

Wenn es auf niedrige Induktivität und Hochfrequenzleistung ankommt, liefert RST Electric.

Direktfabrik, Metallplattenspezialisten

● Wir sind ein zertifizierter Hersteller mit Sitz in China, der sich seit über 10 Jahren auf die Produktion nichtinduktiver Metallplattenwiderstände spezialisiert hat.

● Vollständige interne Kontrolle über das Stanzen/Ätzen, Einkapseln und Testen von Elementen – Gewährleistung einer gleichbleibenden Qualität.

● Preisgestaltung direkt ab Werk für jeden MPR-Widerstand, mit transparenter Kostenstruktur und ohne Zwischenhändler.

Professionelle Fertigung und Qualitätssicherung

● ISO 9001-zertifizierte Einrichtungen mit speziellen Produktionslinien für Leistungswiderstände mit niedriger Induktivität.

● 100 % elektrische Prüfung (Widerstand, Dielektrizität, Isolierung) an jeder Einheit.

● Probentests gemäß IEC 60115, einschließlich Temperaturwechsel, Dauertest und feuchte Hitze.

● Erfahrenes Ingenieurteam, spezialisiert auf Strommessung und Hochfrequenzanwendungen.

Globale Erfahrung, vertrauenswürdiger Lieferant

● Bewährter Lieferant für Stromversorgungshersteller, Motorantriebsunternehmen und Hersteller von Automobilelektronik weltweit.

● Erfolgsbilanz beim Export in über 40 Länder, darunter Deutschland, USA, Japan, Südkorea, Brasilien und Indien.

● Umfangreiches Fachwissen in Anwendungen, die eine extrem niedrige Induktivität und präzise Stromerfassung erfordern.

Endlose Anpassung

● Nennleistungen: 2 W bis 10 W einzeln; kombinierte Konfigurationen bis zu 7W+7W.

● Widerstandswerte: 0,01 Ω bis 1 kΩ (Sonderwerte verfügbar).

● Toleranzen: ±1 %, ±2 %, ±5 %, ±10 % (kundenspezifische Toleranzen bis zu ±0,5 % verfügbar).

● TCR: ≤ ±250 ppm/°C (niedrigerer TCR für Präzisionsanforderungen verfügbar).

● Leitungsformung: Gerade / Geschnitten und geformt / Abstandshalter / Benutzerdefiniert.

● Kombinierte Pakete: Abgestimmte Paare für differenzielle Erfassung.

● Benutzerdefinierte Abmessungen: Verfügbar für spezielle PCB-Layouts.

Zuverlässige Lieferung und lebenslanger Support

● Standardvorlaufzeit: 7–10 Tage für Standardbewertungen; 10–15 Tage für die Anpassung des Produkts.

● Umfassende Dokumentation: Prüfberichte, Materialzertifizierungen, RoHS/CE-Erklärungen.

● 12 Monate Garantie mit Ferndiagnose und Ersatzteilversand.

● Technischer Support für die Integration in Netzteile, Antriebe und Hochfrequenzschaltungen verfügbar.
