Ein Dickschichtwiderstand ist eine Art Festwiderstand, der durch Siebdrucken einer Widerstandspaste (typischerweise ein Cermet-Keramik-Metall-Verbundstoff) auf ein Keramiksubstrat und anschließendes Brennen bei hohen Temperaturen hergestellt wird. Durch diesen Prozess entsteht ein langlebiges, stabiles Widerstandselement, das präzise zugeschnitten werden kann, um enge Toleranzen zu erreichen. Im Gegensatz zu drahtgewickelten Widerständen bietet die Dickschichttechnologie eine niedrige Induktivität, eine hohe Leistungsdichte und eine hervorragende Hochfrequenzleistung, was sie zur bevorzugten Wahl für Schaltnetzteile, Überspannungsschutzschaltungen, Leistungsverstärker und Spannungsregelungsanwendungen macht.
BeiRST ElectricWir sind auf die Herstellung hochzuverlässiger Dickschicht-Leistungswiderstände in branchenüblichen TO220- und TO247-Gehäusen spezialisiert. Unsere PRT35-, PRT50- und PRT100-Serien liefern Nennleistungen von 35 W bis 100 W (Kühlkörpermontage) mit Widerstandswerten von 0,1 Ω bis 1 MΩ. Mit über 10 Jahren Erfahrung in der Dickschichttechnik und ISO 9001-zertifizierten Einrichtungen liefern wir Komponenten, die Präzision, thermische Effizienz und Langzeitstabilität für die anspruchsvollsten Industrie-, Automobil- und Verbraucheranwendungen vereinen.
Die Auswahl des optimalen Dickschichtwiderstands erfordert eine sorgfältige Berücksichtigung mehrerer Schlüsselparameter:
·Nennleistung und Wärmemanagement: Bestimmen Sie die kontinuierliche oder intermittierende Leistung, die der Widerstand ableiten muss. Unsere Serien PRT35 (35 W), PRT50 (50 W) und PRT100 (100 W) sind mit einem Kühlkörper ausgestattet; Ohne Kühlkörper bewältigen sie 2,5 W–3,5 W. Das richtige Material für die Wärmeschnittstelle (Fett oder Pad) und die Größe des Kühlkörpers sind entscheidend für die Erzielung der vollen Leistung.
·Widerstandswert und Toleranz: Wählen Sie zwischen 0,1 Ω und 1 MΩ mit Toleranzen von ±1 %, ±5 % oder ±10 %. Enge Toleranzen gewährleisten Präzision in Rückkopplungsnetzwerken, Spannungsteilern und Stromerfassungsschaltungen.
·Temperaturkoeffizient (TCR): Für eine stabile Leistung über den gesamten Temperaturbereich hinweg wählen Sie einen TCR von nur ±50 ppm/°C (für Werte >10 Ω) bis ±300 ppm/°C (für Bereiche mit niedrigem Ohm-Wert oder hohem Widerstand). Unsere TCR-Optionen sind für jedes Widerstandsband optimiert.
·Verpackungsstil:
TO220 (PRT35/PRT50) – Kompakte Einzelschraubenmontage, ideal für Leiterplatten und Kühlkörper mit begrenztem Platzangebot.
TO247 (PRT100) – Größere Stellfläche mit höherer Belastbarkeit, geeignet für Industrieantriebe und Hochleistungsversorgungen.
·Nennspannung: Stellen Sie sicher, dass die maximale Arbeitsspannung (bis zu 700 V) und die Spannungsfestigkeit (1800 V Wechselstrom) Ihren Stromkreisanforderungen entsprechen.
·Betriebsumgebung: Berücksichtigen Sie den Temperaturbereich (-65 °C bis +175 °C), die Feuchtigkeitsbeständigkeit und die Isolationsanforderungen (>10 GΩ). Unsere Widerstände sind für raue Industrie- und Automobilumgebungen konzipiert.
Durch die Auswertung dieser Parameter können Sie sicherstellen, dass Ihr Dickschichtwiderstand in der vorgesehenen Anwendung eine zuverlässige und stabile Leistung liefert.

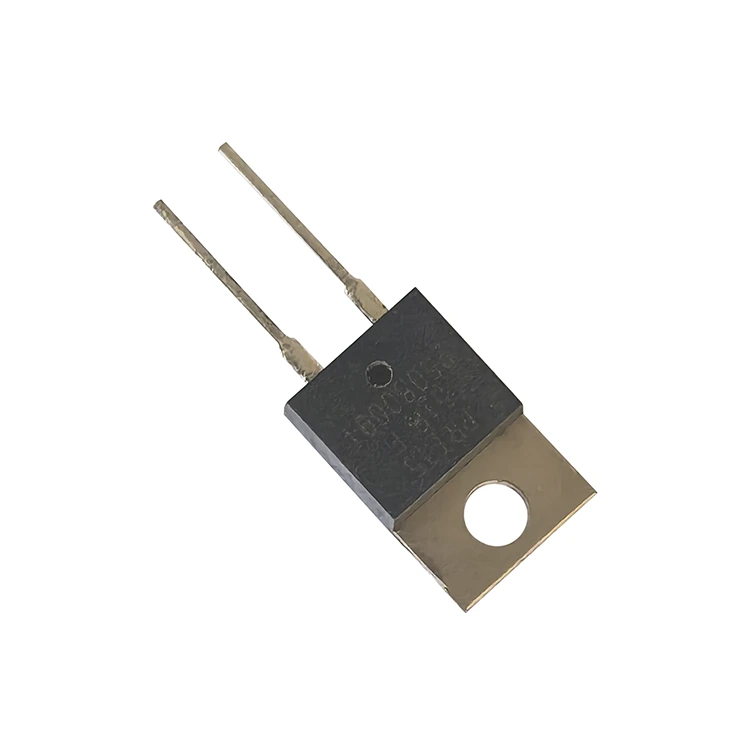

Die PRT35-Serie bietet eine kompakte, vielseitige Lösung für Anwendungen, die bei ordnungsgemäßer Kühlkörpermontage eine Verlustleistung von bis zu 35 W erfordern. Es ist in einem Standard-TO220-Gehäuse untergebracht und verfügt über ein geformtes Kunststoffgehäuse mit hohem Isolationswiderstand (>10 GΩ) und einer Spannungsfestigkeit von 1800 VAC. Die Widerstandswerte reichen von 0,1 Ω bis 1 MΩ, mit einem TCR von nur ±50 ppm/°C für Präzisionsbereiche. Ideal für Schaltnetzteile, Überspannungsschutzschaltungen und Spannungsregelung.
Aufbauend auf dem gleichen TO220-Footprint erhöht die PRT50-Serie die Leistungsbelastbarkeit auf 50 W mit Kühlkörpermontage (3 W ohne Kühlkörper). Er verfügt über den gleichen großen Widerstandsbereich, die gleichen engen Toleranzen und die robuste Konstruktion wie der PRT35 und eignet sich daher für Anwendungen mit höherer Leistung wie Motorantriebe, Leistungsverstärker und Industriesteuerungen.

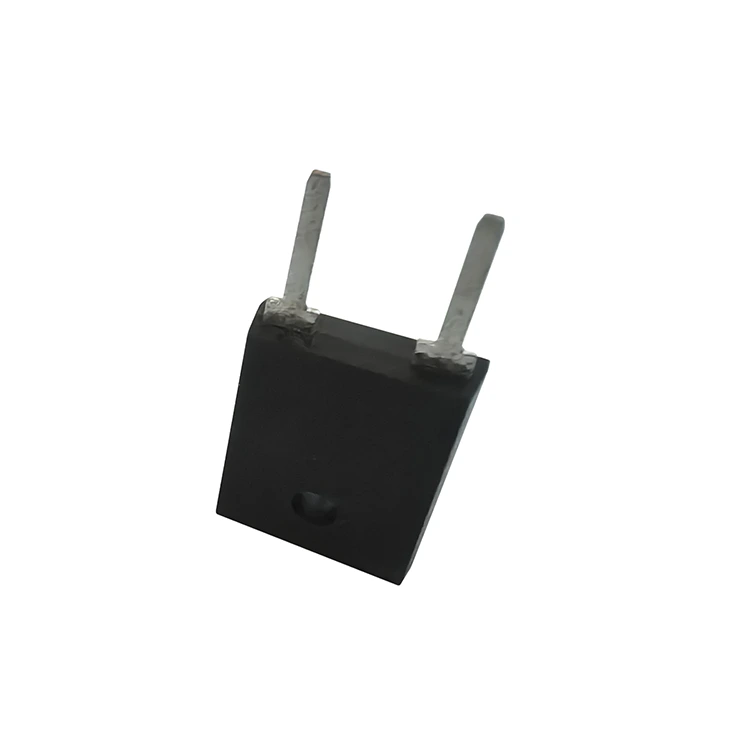

Für Anwendungen, die eine maximale Leistungsdichte erfordern, nutzt die PRT100-Serie das größere TO247-Gehäuse, um 100 W mit Kühlkörpermontage zu liefern (3,5 W ohne Kühlkörper). Mit einer maximalen Arbeitsspannung von 700 V und einem erweiterten Betriebstemperaturbereich von -65 °C bis +175 °C ist es für Hochleistungsschaltnetzteile, Impulsladeschaltungen und Wechselrichter für erneuerbare Energien konzipiert. Die Widerstandswerte reichen von 0,2 Ω bis 1 MΩ mit TCR-Optionen von ±50 bis ±300 ppm/°C.
·Nicht-induktive Konstruktion: Die Dickschichttechnologie sorgt von Natur aus für eine extrem niedrige Induktivität, ideal für Hochfrequenz-Schaltanwendungen.
·Einzelschraubenmontage: Einfache Befestigung an Kühlkörpern oder Gehäuse mit M3-Schrauben (maximales Drehmoment 0,9 Nm).
·Präzisionstoleranzen: Erhältlich in ±1 %, ±5 % und ±10 %, um sowohl hohe Genauigkeits- als auch Allzweckanforderungen zu erfüllen.
·Umfassende Sicherheit: Widersteht einer Spannungsfestigkeit von 1800 VAC mit einem Isolationswiderstand von >10 GΩ und gewährleistet so einen sicheren Betrieb in Hochspannungskreisen.
| Industrie | Spezifische Anwendung | Empfohlene Serie |
| Schaltnetzteile | Ausgangslastwiderstände, Snubber-Schaltungen, Vorladenetzwerke | PRT35, PRT50 |
| Motorantriebe und VFDs | Dynamisches Bremsen, Snubber-Schaltungen | PRT100, PRT50 |
| Leistungsverstärker | Emitter-Degeneration, Zobel-Netzwerke | PRT35, PRT50 |
| Spannungsregelung | Rückkopplungsnetzwerke, Bleederwiderstände | PRT35, PRT100 |
| Impulsschaltungen | Impulsbelastung, Einschaltstrombegrenzung | PRT100 |
| Industrielle Steuerungen | Motorantriebsdämpfer, Bremskreise | PRT50, PRT100 |
| Automobilelektronik | DC-DC-Wandler, LED-Beleuchtungstreiber | PRT35, PRT50 |
| Erneuerbare Energie | Begrenzer für Solarwechselrichter, Steuerungen für Windkraftanlagen | PRT100 |
| Testen und Messen | Elektronische Lasten, Kalibrierstandards | PRT35, PRT50, PRT100 |
Als zertifizierter Hersteller mit Sitz in China behalten wir die volle Kontrolle über die Dickschichtabscheidung, das Lasertrimmen, die Montage und die Prüfung. Unsere Direktpreise ab Werk gewährleisten wettbewerbsfähige Kosten ohne Kompromisse bei der Qualität.
Unsere über 7.000 Quadratmeter große Anlage ist mit automatisierten Siebdrucklinien, Hochtemperatur-Brennöfen und Laserschneidsystemen ausgestattet. Jeder Dickschichtwiderstand durchläuft:
·100 % Widerstands- und Toleranzprüfung
·Prüfung der dielektrischen Festigkeit und des Isolationswiderstands
·TCR-Probenahme gemäß IEC 60115
·Probentests auf Temperaturwechsel, Belastungsdauer und Luftfeuchtigkeit
Wir sind auf kundenspezifische Konfigurationen spezialisiert, die genau Ihren Spezifikationen entsprechen:
·Leistungen: 35 W, 50 W, 100 W (kundenspezifisch erhältlich)
·Widerstandswerte: 0,1 Ω bis 1 MΩ (Sonderwerte verfügbar)
·Toleranzen: ±1 %, ±5 %, ±10 % (kundenspezifisch bis ±0,5 %)
·TCR: ±50 bis ±300 ppm/°C (kundenspezifisch erhältlich)
·Verpackung: Großpackungen, Klebeband und Rolle, kundenspezifisch
·Leitungsformung: Gerade, geschnitten und geformt, kundenspezifisch
·Sonderprüfung: Hochtemperaturalterung, Temperaturwechsel, Einbrennen
Mit Exporten in über 40 Länder, darunter die Vereinigten Staaten, Deutschland, Japan und Südkorea, haben wir uns einen Ruf für Zuverlässigkeit erworben. Unser mehrsprachiges technisches Support-Team bietet Beratung vor dem Verkauf, Anwendungstechnik und Kundendienst.
F: Was ist der Unterschied zwischen Dickschicht- und Dünnschichtwiderständen?
A: Dickschichtwiderstände verwenden siebgedruckte Cermet-Paste und bieten geringere Kosten und einen größeren Widerstandsbereich (0,1 Ω–1 MΩ) bei mäßiger Präzision. Dünnschichtwiderstände verwenden gesputterte Metallschichten und bieten engere Toleranzen (±0,1 %) und einen niedrigeren TCR (±25 ppm/°C) bei höheren Kosten. Dickfilm wird für Energieanwendungen bevorzugt; Dünnfilm für Präzisionsinstrumente.
F: Wie montiere ich einen TO220/TO247-Widerstand für maximale Verlustleistung?
A: Verwenden Sie einen geeigneten Kühlkörper mit Wärmeleitpaste (oder Wärmeleitpad) zwischen der Widerstandslasche und dem Kühlkörper. Ziehen Sie die Befestigungsschraube mit maximal 0,9 Nm an. Stellen Sie sicher, dass die Oberfläche des Kühlkörpers flach und sauber ist. Ohne Kühlkörper muss die Leistung auf 2,5 W–3,5 W reduziert werden.
F: Kann ich einen Dickschichtwiderstand für Hochfrequenzschaltkreise verwenden?
A: Ja. Dickschichtwiderstände weisen von Natur aus eine niedrige Induktivität auf und eignen sich daher für Überspannungsschutzschaltungen, Gate-Ansteuerwiderstände und Hochfrequenz-Leistungswandler. Für äußerst kritische Anwendungen bietet unsere PRT-Serie eine nichtinduktive Leistung.
F: Wie hoch ist die typische Lebensdauer eines Dickschichtwiderstands?
A: Bei richtiger Leistungsreduzierung und ausreichender Kühlung können Dickschichtwiderstände jahrzehntelang betrieben werden. Unsere Dauertests simulieren 1000 Stunden bei Nennleistung mit minimaler Widerstandsdrift.
F: Wie wähle ich den richtigen TCR für meine Anwendung aus?
A: Wählen Sie für Präzisionsschaltungen (z. B. Spannungsreferenzen, Rückkopplungsnetzwerke) einen niedrigen TCR (≤ ±50 ppm/°C). Für allgemeine Anwendungen ist ein TCR von bis zu ±300 ppm/°C akzeptabel. In unserem Datenblatt finden Sie TCR-Bereiche nach Widerstandswert.
