Der Durchgangsloch-Strommesswiderstand ist ein hochpräziser Widerstand mit niedrigem Widerstand, der für die Strommessung entwickelt wurde. Es wird durch Löcher eingebaut und im stromführenden Stromkreis in Reihe geschaltet. Mithilfe des Ohmschen Gesetzes wandelt es den Strom in ein winziges Spannungssignal um (normalerweise im Bereich von mehreren zehn Millivolt bis zu mehreren hundert Millivolt), das dann von einem Operationsverstärker oder ADC erfasst und verarbeitet wird, um Funktionen wie Überstromschutz, Stromrückführung und Messung der Batteriekapazität zu erreichen. Die steckbare Verpackung eignet sich hauptsächlich für manuelle Löt- oder Wellenlötprozesse und wird häufig in der Entwicklungsphase oder Kleinserienproduktion von Leistungsmodulen, Motortreibern, Batterieschutzplatinen usw. verwendet. AußerdemRST Electricbietet auch verschiedene Arten von anStrommesswiderstände. Bitte kommen Sie vorbei und lassen Sie sich zum Kauf beraten!
Der Widerstandsbereich liegt typischerweise zwischen 0,5 mΩ und 100 mΩ, mit Genauigkeitsstufen von ±1 %, ±2 % und ±5 %. Die Anforderung an den Temperaturkoeffizienten (TCR) ist streng und beträgt normalerweise ≤ ±50 ppm/℃. Bei High-End-Produkten kann sie ±20 ppm/℃ erreichen. Die Nennleistung reicht von 0,5 W bis 10 W. Als Widerstandsmaterialien werden Mangan-Kupfer-, Nichrom- oder Nickel-Kupfer-Legierungen verwendet, da diese unempfindlich gegenüber Temperaturänderungen sind und ein niedriges thermoelektrisches Potenzial aufweisen.

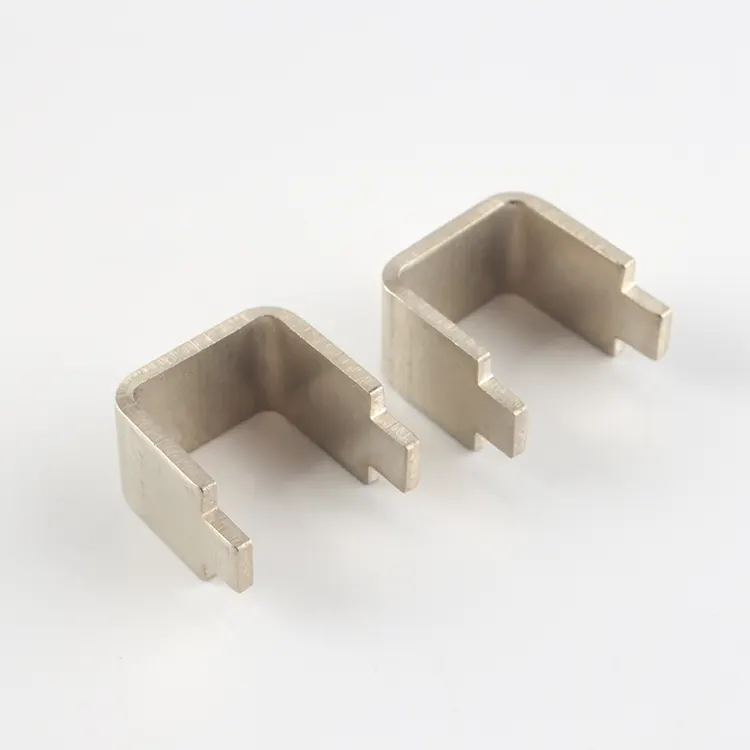

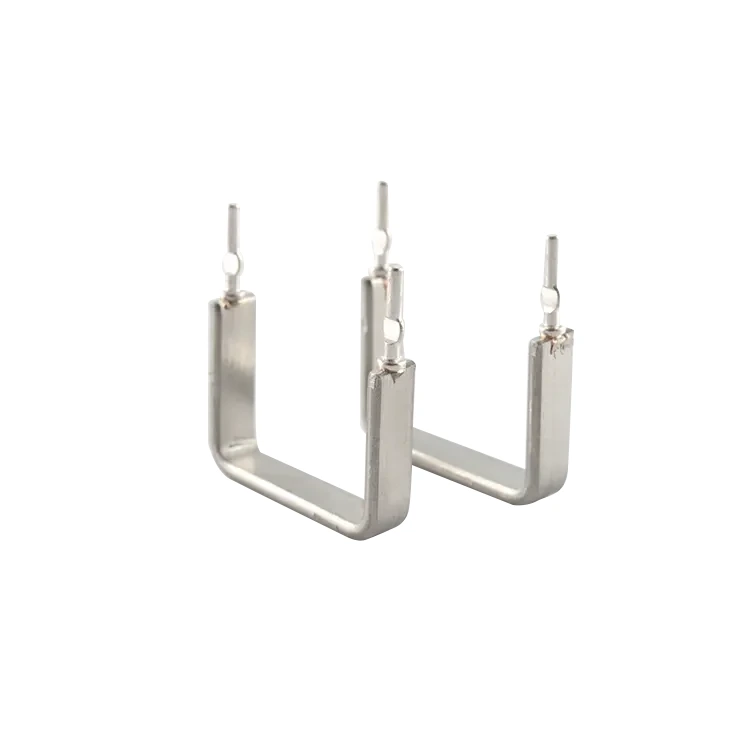

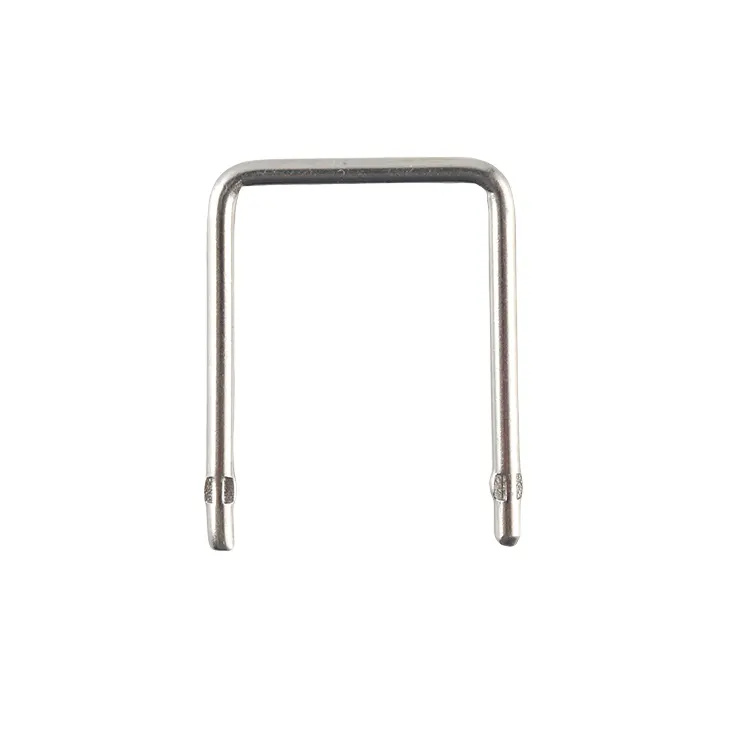

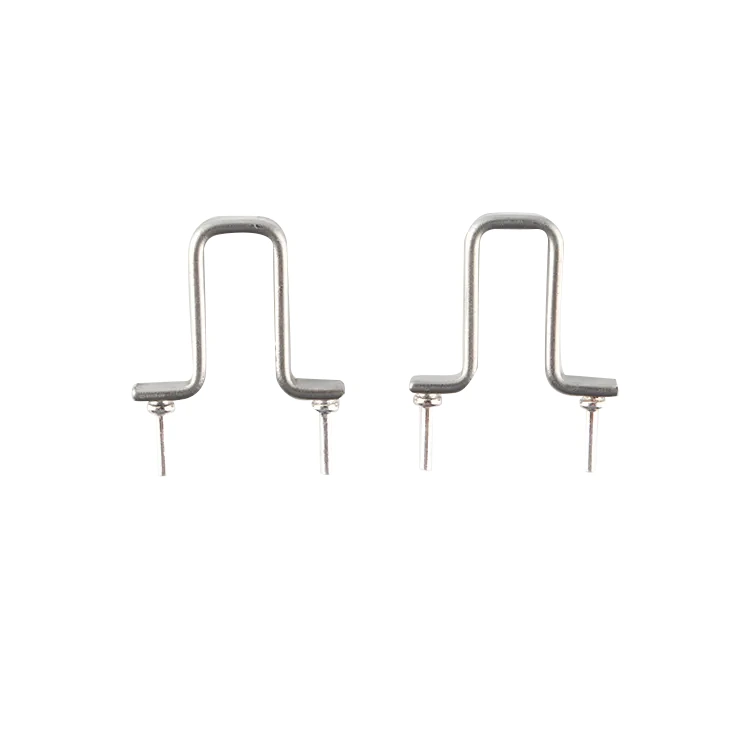

Der übliche Durchgangsloch-Strommesswiderstand ist in „U“-Form, „M“-Form oder „Fuß“-Form erhältlich. Das heißt, der Widerstandskörper verfügt an beiden Enden über flache Stifte, die in die Löcher der Leiterplatte eingeführt und verlötet werden können. Es gibt auch Steckwiderstände mit einer Kelvin-Anschlussstruktur mit vier Anschlüssen, die die durch Kontaktwiderstand und Leitungswiderstand verursachten Messfehler eliminieren und eine höhere Genauigkeit aufweisen können.
Phasenstromabtastung in der Steuerung des Elektrofahrzeugs (durch Erkennung des Spannungsabfalls am Quellwiderstand des MOSFET); Strommodus-Regelkreis des Schaltnetzteils; Überstromschutz für Lithiumbatterie-Schutzplatine; Eingangsstromüberwachung der USV; Ausgangsstromerkennung des Wechselrichters usw. Achten Sie bei der Auswahl auf folgende Punkte:
1) Widerstandsauswahl: Wird basierend auf dem maximalen Erkennungsstrom und der Vollspannung des ADC bestimmt. Wenn der Strom beispielsweise 50 A beträgt und die Vollspannung des ADC 75 mV beträgt, beträgt der Widerstand 1,5 mΩ;
2) Leistungsberechnung: P = I²R, ein Spielraum von mehr als 50 % sollte reserviert werden;
3) Einfluss des Temperaturanstiegs: Bei hohem Strom führt die Erwärmung des Widerstands selbst zu einer Widerstandsdrift, daher ist ein niedriger TCR von entscheidender Bedeutung.
4) Kelvin-Anschluss: Für die Erkennung von mehr als 10 A wird dringend empfohlen, einen Abtastwiderstand mit vier Anschlüssen zu verwenden, um Messfehler zu vermeiden.
