Radialer Zementwiderstand

Was zeichnet den Radialzementwiderstand bei kompakten Hochleistungsanwendungen aus?

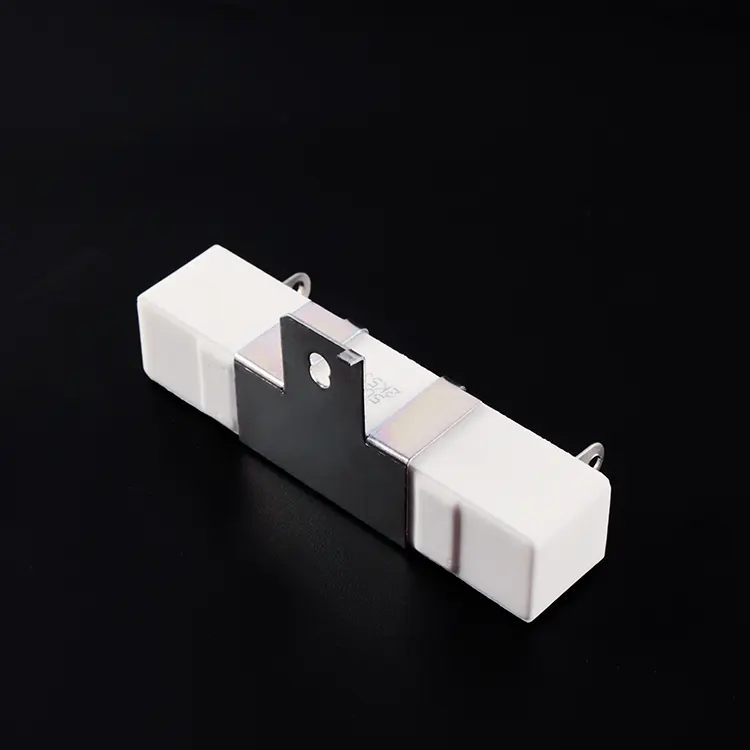

Der Radial Cement Resistor von RST Electric schließt die Lücke zwischen auf Leiterplatten montierten Leistungswiderständen und größeren Gehäusemontageeinheiten und bietet eine kompakte und dennoch thermisch effiziente Lösung für Anwendungen, die eine hohe Verlustleistung auf engstem Raum erfordern. Im Gegensatz zu standardmäßigen axialen oder radialen Widerständen, die zur Kühlung ausschließlich auf Leiterplattenleiterbahnen und Umgebungsluft angewiesen sind, verfügt dieser Chassismontagewiderstand über robuste Metallhalterungen, die eine direkte Befestigung an einem Kühlkörper oder einem Metallgerätechassis ermöglichen, was die Wärmeübertragung erheblich verbessert und einen dauerhaften Hochleistungsbetrieb ermöglicht.

Wie ist der Hochleistungs-Zementwiderstand für thermische und mechanische Zuverlässigkeit aufgebaut?

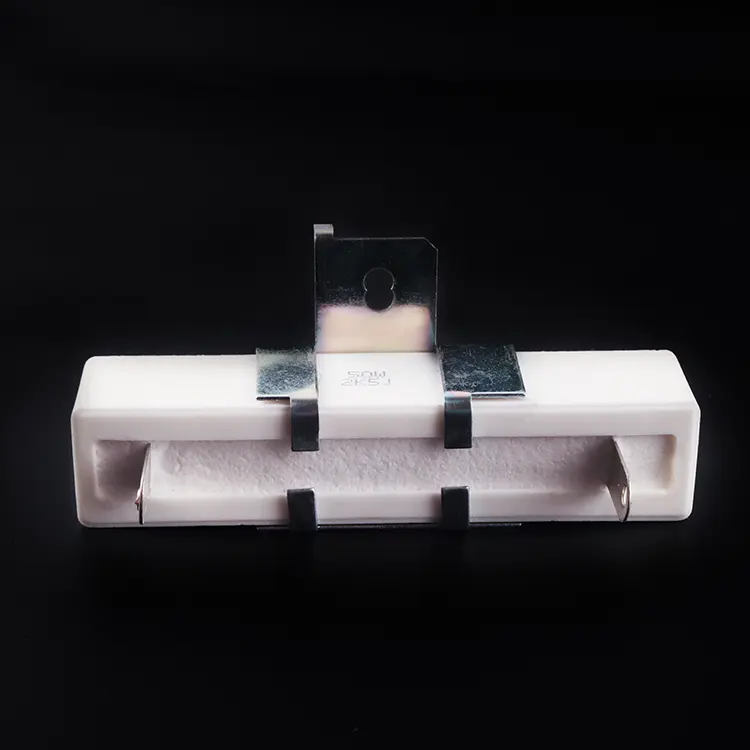

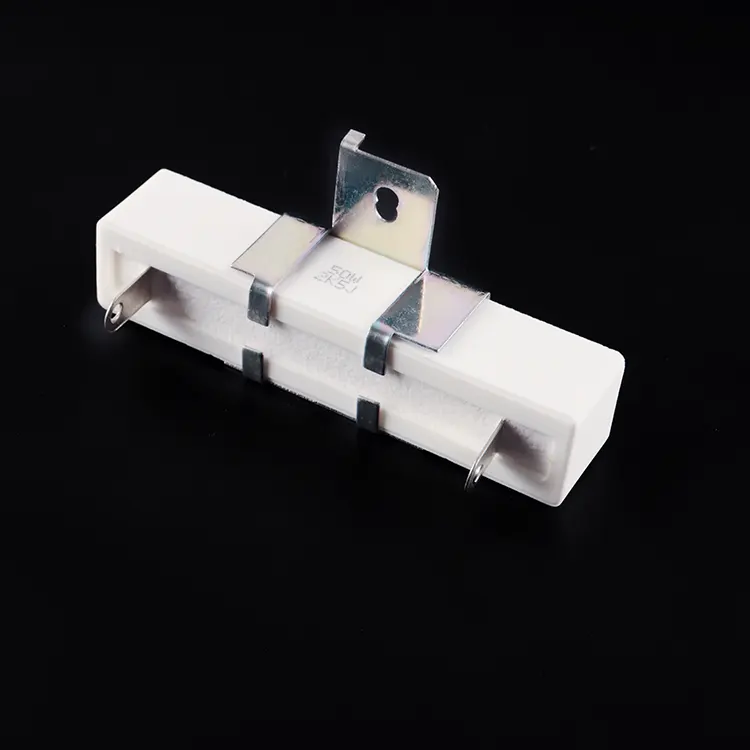

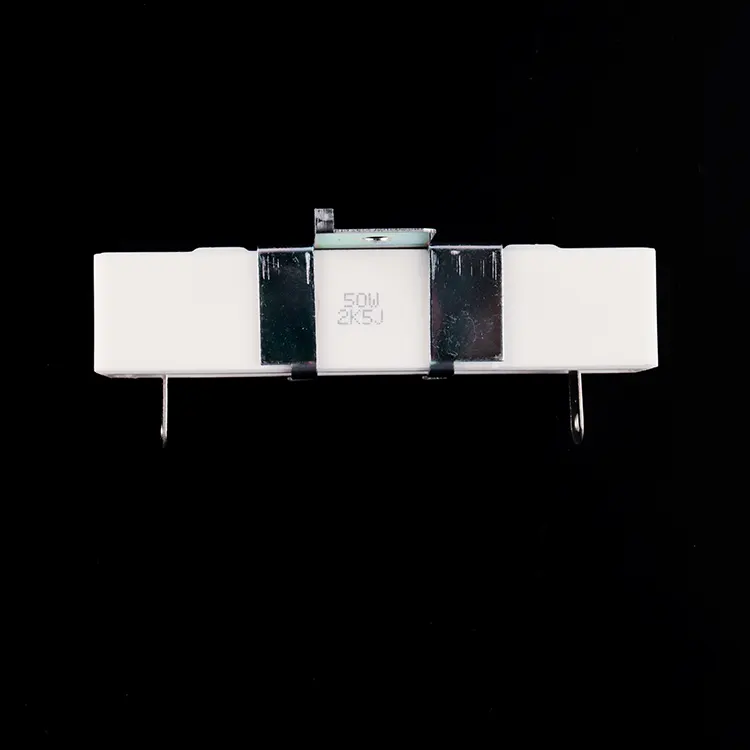

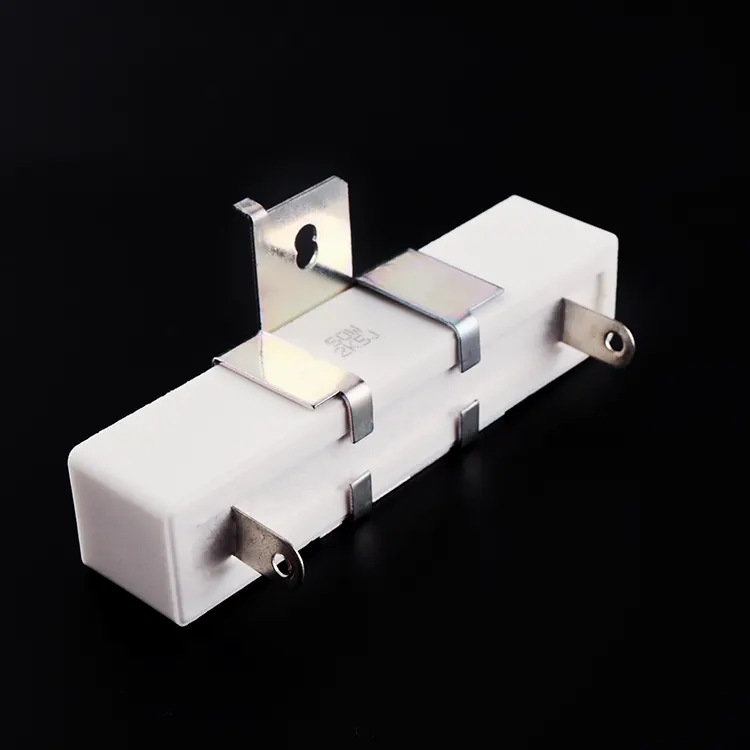

Bei der Konstruktion dieses Hochleistungs-Zementwiderstands stehen Wärmeleitfähigkeit und mechanische Stabilität im Vordergrund. Das Widerstandselement – ​​erhältlich in drahtgewickelter Konfiguration für Anwendungen mit niedrigem Widerstand und hohen Impulsen (bis zu 0,1 Ω) oder als Metallfilm für rauscharme, hohe Widerstandsanforderungen (bis zu 100 kΩ) – ist in einem anorganischen Siliziumdioxid-Füllstoff eingekapselt und in einem flammhemmenden Keramikgehäuse untergebracht. Das einzigartige SQHG-Design umfasst sowohl radiale Leitungen für den elektrischen Anschluss als auch integrierte Montagehalterungen mit vorgebohrten Löchern (typischerweise 4,0 mm Durchmesser) zur Schrauben- oder Bolzenbefestigung. Diese doppelte Verbindungsmethode gewährleistet sowohl die elektrische Integrität als auch die mechanische Sicherheit, selbst in Umgebungen mit starken Vibrationen. Die Gehäuseausrichtung ist horizontal, wobei die Längsachse des Widerstands parallel zur Montagefläche verläuft, wodurch das Höhenprofil minimiert und gleichzeitig die Kontaktfläche für die Wärmeübertragung maximiert wird.

Welche strengen Tests bestätigen die Haltbarkeit des Widerstands in industriellen Umgebungen?

Jede Einheit wird einer strengen Qualitätsvalidierung unterzogen. Lötbarkeitstests gewährleisten eine Abdeckung von >90 % bei 260 ± 5 °C für 2 Sekunden. Die dielektrische Festigkeit wird bei 500 VAC für 5 Sekunden ohne Durchschlag überprüft. Der Temperaturkoeffizient wird bei ≤ ±250 ppm/°C gehalten. Temperaturzyklen von -55 °C bis +200 °C bestätigen die strukturelle Integrität, während Dauertests bei Nennspannung über 1000 Stunden die langfristige Zuverlässigkeit bestätigen. Überlasttests bei 10-facher Nennleistung (drahtgewickelt) oder 5-facher Nennleistung (Metallfolie) bestätigen die Impulsfähigkeit. Als vertrauenswürdiger Hersteller von radialen Zementwiderständen in China kombiniert RST Electric über 10 Jahre Erfahrung mit Leistungswiderständen mit Präzisionsfertigung, um Komponenten zu liefern, die ein robustes Wärmemanagement in Industrie- und Gewerbegeräten bieten.

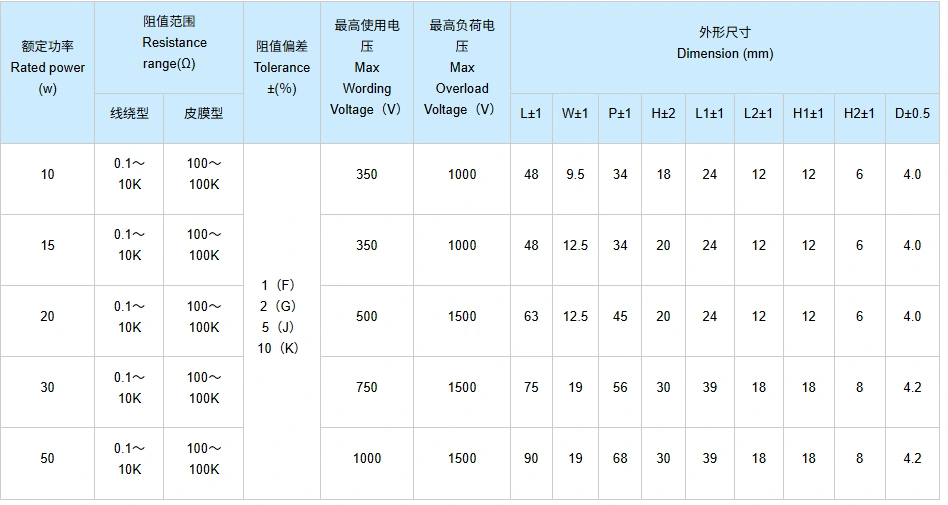

Technische Spezifikation

Was sind die Vorteile dieses Produkts?

1.Integrierte Montagehalterungen – Integrierte Metallhalterungen mit vorgebohrten Löchern (4,0–4,2 mm) ermöglichen eine sichere Befestigung am Gehäuse oder Kühlkörper und maximieren die Wärmeübertragung.

2.Hohe Leistungsdichte – Bis zu 50 W in einem kompakten rechteckigen Gehäuse, ideal für Anwendungen, bei denen der Platz auf der Platine begrenzt ist, die Anforderungen an die Verlustleistung jedoch hoch sind.

3. Doppelter elektrischer und mechanischer Anschluss – Radiale Leitungen sorgen für Lötverbindungen, während Halterungen für mechanische Unterstützung sorgen und so die Belastung der PCB-Lötverbindungen reduzieren.

4. Verbesserter Temperaturkoeffizient – ​​≤ ±250 ppm/°C sorgt für stabile Widerstandswerte über den gesamten Betriebstemperaturbereich.

5.Flammhemmendes Keramikgehäuse – Eingekapselt in anorganischem Siliziumdioxid-Füllstoff in einem Keramikgehäuse für hervorragende Wärmeableitung, elektrische Isolierung und mechanischen Schutz.

6. Großer Widerstandsbereich – Drahtgewickelte Version bis zu 0,1 Ω für Hochstrommessung; Metallfolienversion bis 100kΩ zur Spannungsteilung.

7. Hochtemperaturbetrieb – Dauerbetrieb bis zu einer Gehäusetemperatur von +200 °C mit linearer Leistungsreduzierung.

8.Präzisionstoleranzen – Verfügbar von ±1 % bis ±10 %, um strenge Schaltungsanforderungen oder kostenempfindliche Designs zu erfüllen.

9.Robuste Konstruktion – Widersteht Vibrationen (50 m/s²) und Temperaturwechseln (-55 °C bis +200 °C) ohne Leistungseinbußen.

10. Umfassende Qualitätsvalidierung – 100 % Prüfung der Lötbarkeit, Durchschlagsfestigkeit und Haltbarkeit gemäß IEC 60115-Standards.

Produktanwendungen

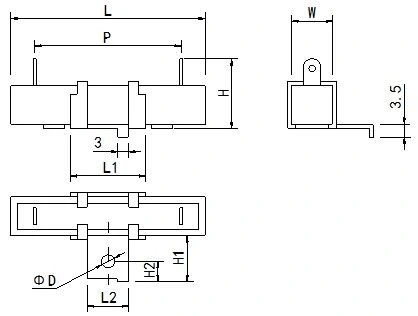

Zeichnung und Maße

Paket und Versand

RST Electric gewährleistet die sichere Lieferung jedes Radial-Zementwiderstands:

Wir legen großen Wert auf die Transportsicherheit jedes Keramikwiderstands. Vor der Lieferung stellen wir je nach Bestellgröße maßgeschneiderte Verpackungslösungen bereit, um die Integrität der Produkte während des gesamten Prozesses sicherzustellen.

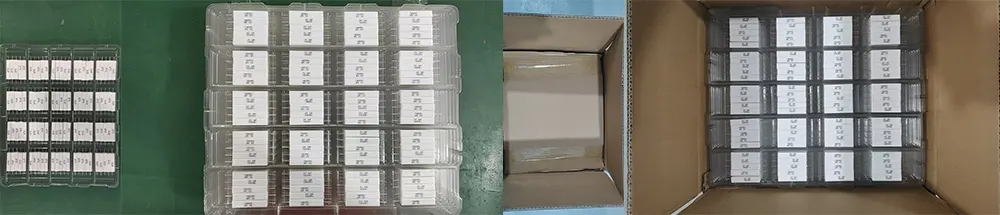

Bei regulären Bestellungen wird ein unabhängiger Verpackungsprozess angewendet: Jeder Widerstand wird zunächst vollständig mit einer statisch-elektrischen Isolierfolie abgedeckt und dann in eine separate Box gelegt, um den Keramikkörper und die Stützstruktur ausreichend zu schützen. Bei Großkäufen wird Wellpappe für die Verpackung des gesamten Kartons verwendet, mit Schaumstofftrennwänden im Inneren, um ein Verbiegen der Stifte und eine Verformung der Stütze wirksam zu verhindern und so die Installationsgenauigkeit sicherzustellen.

Für wichtige Teile wie Stifte und Stützen füllen wir zusätzlich Schaumstoffpolster zur Verstärkung, um sicherzustellen, dass sie während des Transports gerade bleiben und die spätere Installation nicht beeinträchtigen. Jeder Warensendung liegen eine Packliste und ein Prüfzertifikat bei, was eine schnelle Annahme und Archivierung durch den Kunden ermöglicht.

Die Versandart ist flexibel und kann an den Einkaufsumfang angepasst werden: Kleine Mengen können internationale Express-Lieferdienste wie DHL/FedEx/UPS wählen; mittelgroße Chargen sind für den Lufttransport geeignet; Großaufträge werden auf dem Seeweg transportiert, wobei Kosten und Pünktlichkeit in Einklang gebracht werden müssen.

Vor dem Verpacken aller Keramikwiderstände werden 100 % elektrische Tests und eine Prüfung des Erscheinungsbilds durchgeführt, um sicherzustellen, dass die Kernindikatoren wie Widerstandswerte genau erfüllt werden. Außerdem wird das Erscheinungsbild des Produkts streng kontrolliert, um den kundenspezifischen Standards zu entsprechen und sicherzustellen, dass die gelieferten Produkte die Nutzungs- und Compliance-Anforderungen vollständig erfüllen.
