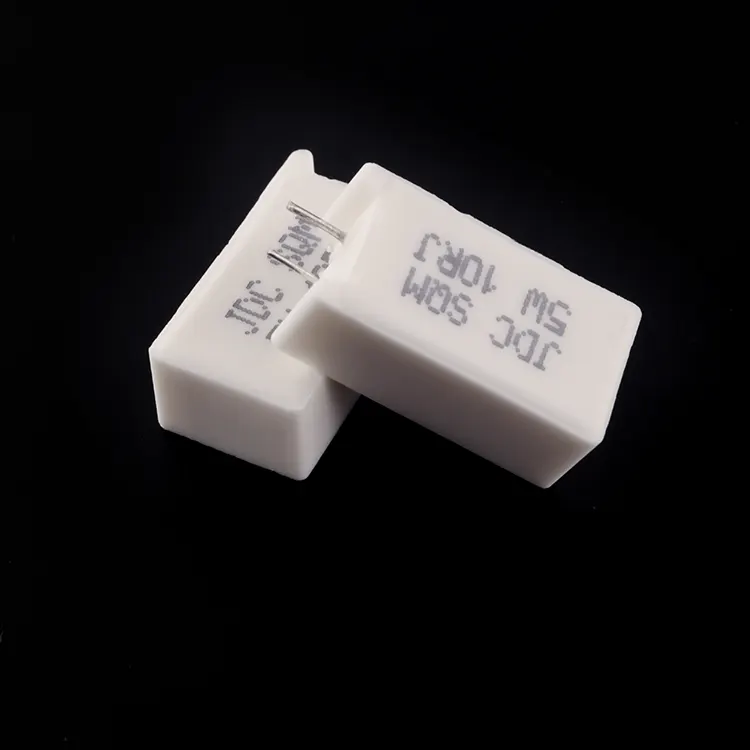

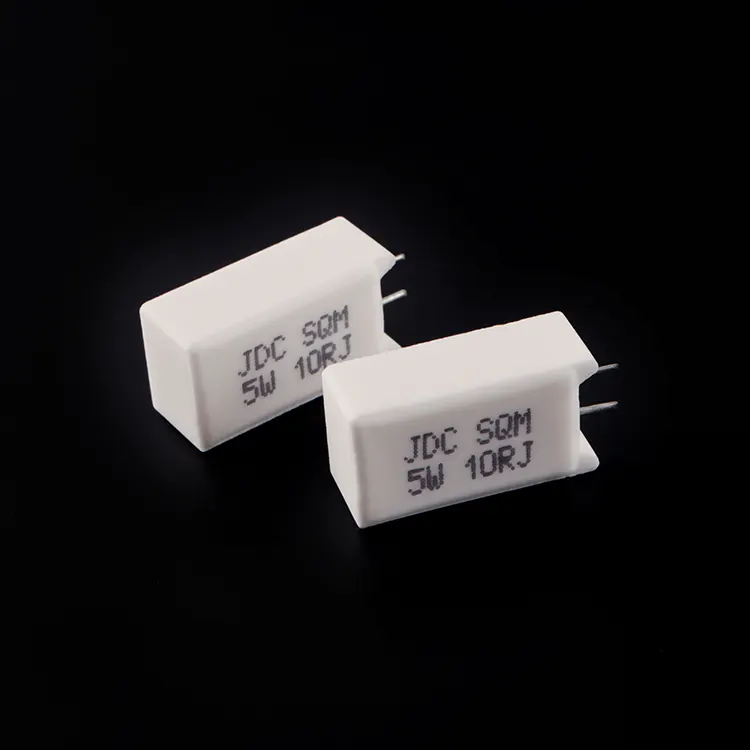

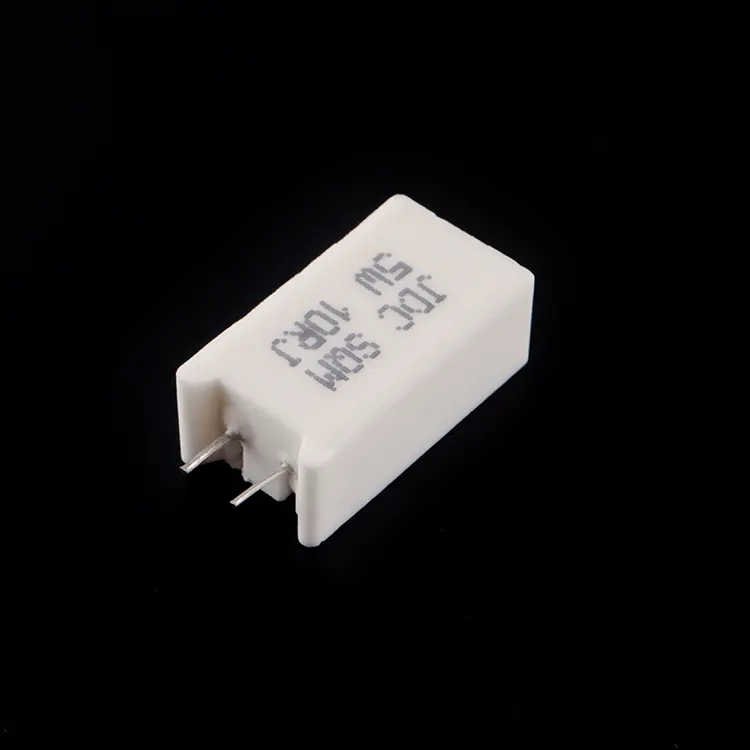

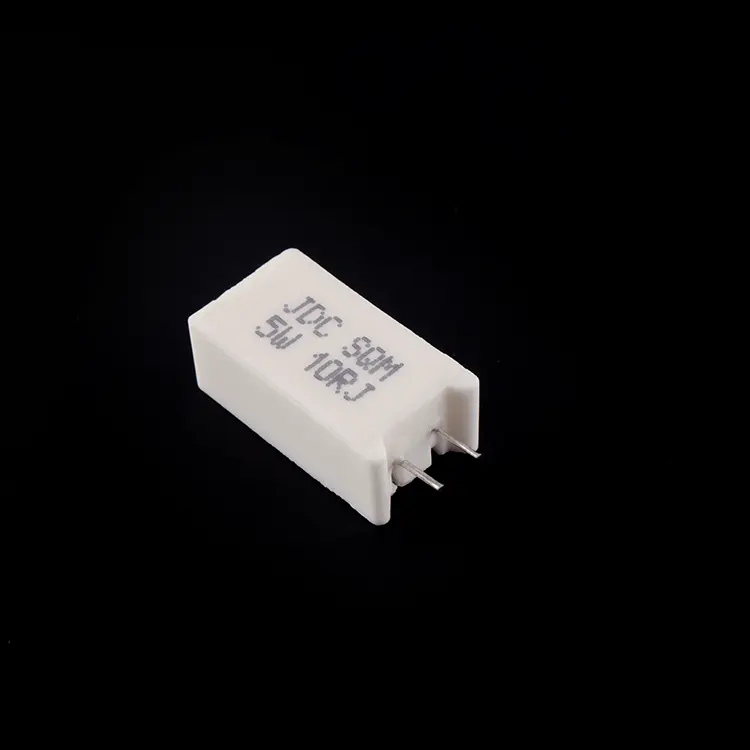

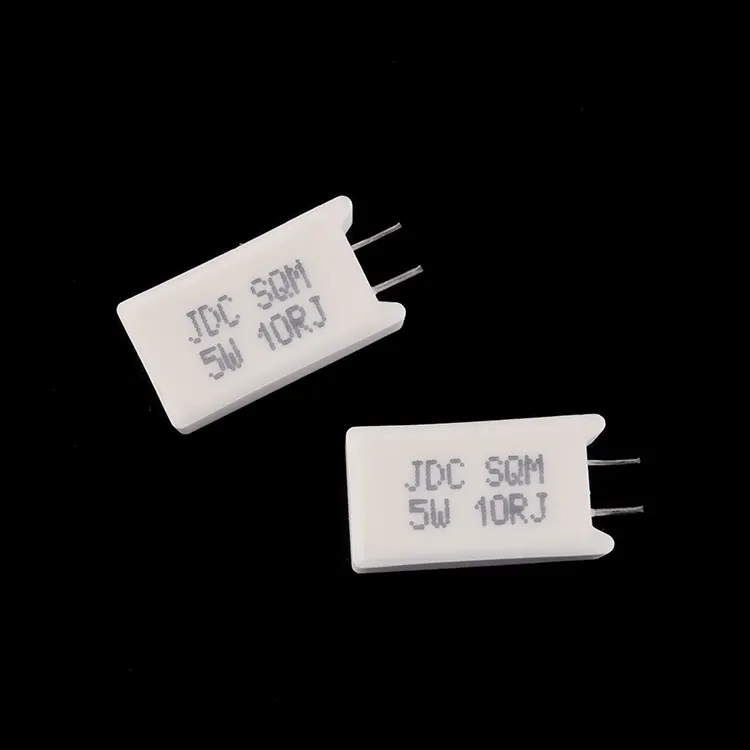

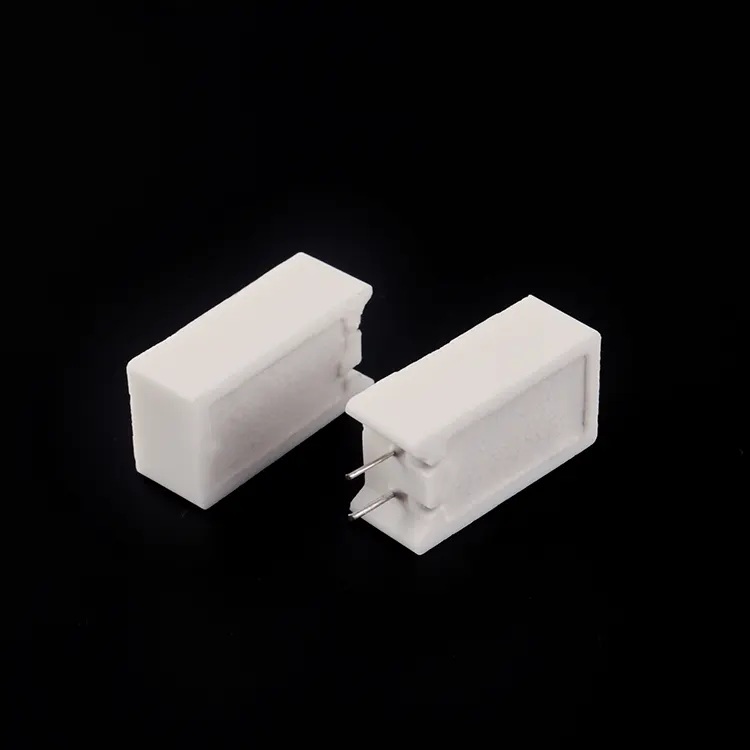

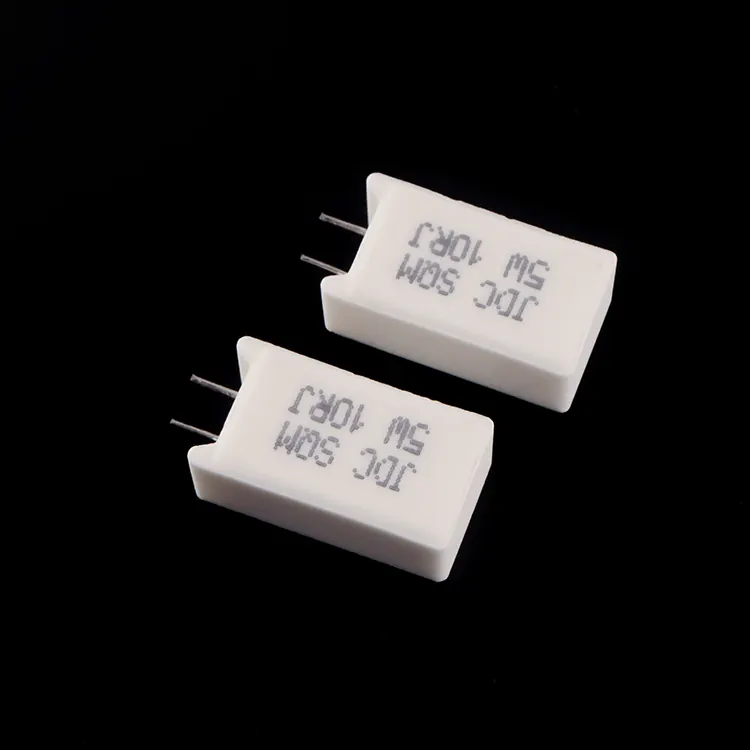

Vertikaler Keramik-Drahtwiderstand

Designvorteil

Der vertikale Keramik-Drahtwiderstand von RST Electric begegnet einer häufigen Herausforderung im modernen Elektronikdesign: der Bereitstellung einer hohen Verlustleistung bei begrenztem Platz auf der Platine. Im Gegensatz zu horizontalen Axialwiderständen, die viel lineare Platinenfläche beanspruchen, wird dieser Radialwiderstand vertikal montiert, wobei die Leitungen an einem Ende des rechteckigen Keramikkörpers austreten, sodass er aufrecht stehen kann. Diese Ausrichtung reduziert den PCB-Footprint um 50–70 % im Vergleich zu gleichwertigen axial bedrahteten Komponenten und eignet sich daher ideal für dicht gepackte Netzteile, Motorantriebe und Unterhaltungselektronik.

Konstruktion, Wärmemanagement und Konfigurationen

Bei der Konstruktion dieses mit Keramik ummantelten Widerstands stehen Wärmemanagement und mechanische Robustheit im Vordergrund. Das Widerstandselement – ​​erhältlich in drahtgewickelter Ausführung für hohe Impulsfähigkeit (bis zu 0,1 Ω) oder in Metallfolie für geringes Rauschen und hohen Widerstand (bis zu 100 kΩ) – ist in einem anorganischen Siliziumdioxid-Füllstoff eingekapselt und in einem flammhemmenden Keramikgehäuse untergebracht. Die vertikale Ausrichtung fördert auf natürliche Weise die konvektive Kühlung, während die radialen Anschlüsse eine sichere Durchsteckmontage mit ausgezeichneter Lötverbindungsfestigkeit ermöglichen. Die SQM-Serie umfasst Standard-Vertikalgehäuse sowie zwei spezielle Konfigurationen: WS (Wide-Body Slim) und WB (Wide-Body Extended Lead Spacing) und bietet Designflexibilität für unterschiedliche Montagelochmuster und Spannungsabstandsanforderungen.

Qualitätsvalidierung und Fertigungskompetenz

Jede Einheit wird einer umfassenden Validierung unterzogen. Lötbarkeitstests stellen eine Abdeckung von >90 % bei 260 ± 5 °C für 2 Sekunden sicher. Die dielektrische Festigkeit wird bei 500 VAC für 5 Sekunden ohne Durchschlag überprüft. Der Temperaturkoeffizient wird bei ≤ ±250 ppm/°C gehalten (besser als standardmäßige horizontale Äquivalente). Temperaturzyklen von -55 °C bis +200 °C bestätigen die strukturelle Integrität, während Dauertests bei Nennspannung über 1000 Stunden die langfristige Zuverlässigkeit bestätigen. Überlasttests bei 10-facher Nennleistung (drahtgewickelt) oder 5-facher Nennleistung (Metallfolie) bestätigen die Impulsfähigkeit. Als vertrauenswürdiger Hersteller von vertikalen Keramikwiderständen in China kombiniert RST Electric über 10 Jahre Erfahrung mit Leistungswiderständen mit Präzisionsfertigung, um Komponenten zu liefern, die den Platz auf der Platine optimieren, ohne die Leistung zu beeinträchtigen.

Technische Spezifikation

Produktmerkmale des vertikalen Keramik-Drahtwiderstands

1. Platzsparende vertikale Ausrichtung – Das Design mit radialen Anschlüssen ermöglicht eine aufrechte Montage und reduziert den Platzbedarf der Leiterplatte um 50–70 % im Vergleich zu Alternativen mit axialen Anschlüssen.

2.Dual-Element-Technologie – Drahtgewickelte Option für niedrigen Widerstand (0,1 Ω) und hohe Impulsfähigkeit; Metallfilmoption für geringes Rauschen und hohen Widerstand (100 kΩ).

3. Verbesserter Temperaturkoeffizient – ​​≤ ±250 ppm/°C bietet eine bessere Stabilität über den gesamten Betriebstemperaturbereich im Vergleich zu Standard-Keramikwiderständen.

4. Flammhemmendes Keramikgehäuse – eingekapselt in anorganischem Silikatfüllstoff in einem Keramikgehäuse für hervorragende Wärmeableitung, elektrische Isolierung und mechanischen Schutz.

5. Mehrere Gehäusearten – Standard-Vertikalkonfigurationen (SQM), Wide-Body-Slim-Konfigurationen (WS) und Wide-Body-Konfigurationen mit erweitertem Leitungsabstand (WB) für Designflexibilität.

6. Hochtemperaturbetrieb – Dauerbetrieb bis zu einer Oberflächentemperatur von +200 °C mit linearer Leistungsreduzierung für sicheren Einsatz.

7.Präzisionstoleranzen – Verfügbar von ±1 % bis ±10 %, um strenge Schaltungsanforderungen oder kostenempfindliche Designs zu erfüllen.

8.Robuste Bleifestigkeit – 10-N-Zugtest gewährleistet zuverlässige Durchsteckmontage und Vibrationsfestigkeit.

9.Standardisierter Leitungsabstand – einheitlicher Abstand (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) für gängige PCB-Layouts und automatische Einfügungsgeräte.

Produktanwendungen

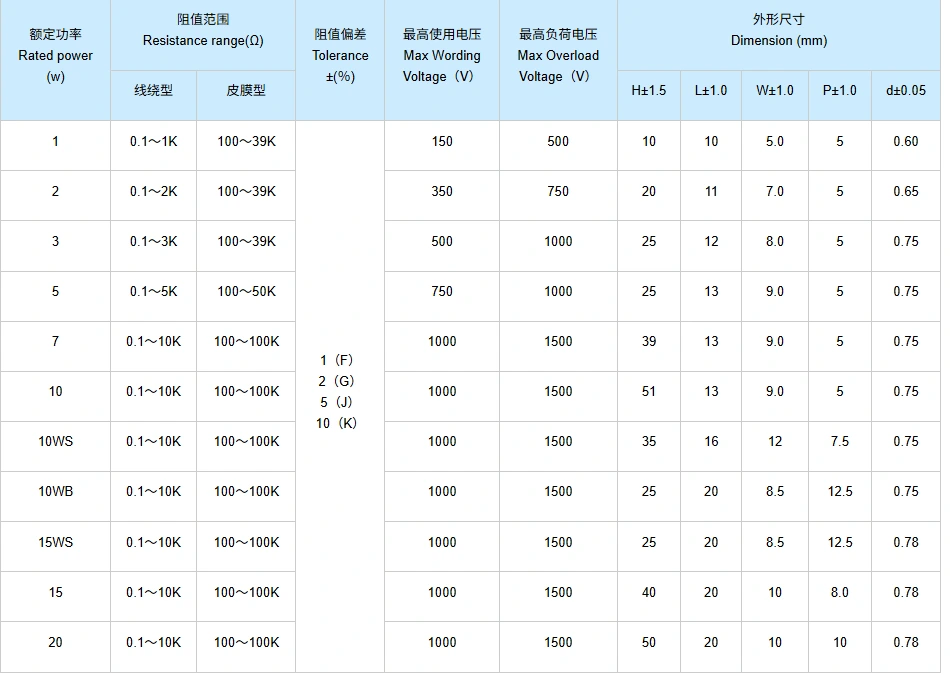

Zeichnung und Maße

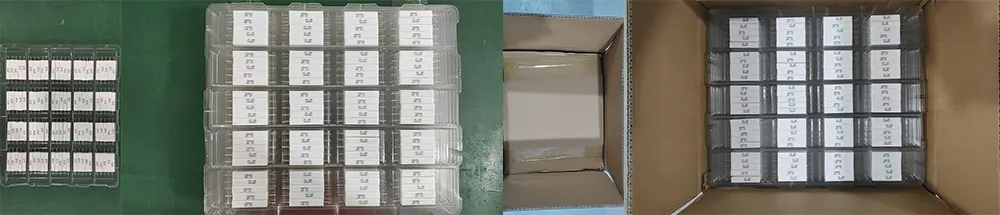

Paket und Versand

RST Electric gewährleistet die sichere Lieferung jedes vertikalen Keramik-Drahtwiderstands:

● Großverpackung: Widerstände werden in antistatische Plastiktüten mit Schaumstoffpolsterung verpackt und dann in Wellpappenkartons gelegt, um ein Verbiegen der Leitungen und Schäden an der Keramik zu verhindern.

● Leitungsschutz: Radiale Leitungen werden gerade gehalten und durch Schaumstoff-Endkappen geschützt.

● Dokumentation: Packlisten und Prüfbescheinigungen liegen jeder Sendung bei.

● Frachtoptionen: Expresskurier (DHL/FedEx/UPS) für kleine Mengen, Luftfracht für mittlere Mengen, Seefracht für Großbestellungen.

Alle Geräte werden vor dem Verpacken einer 100-prozentigen elektrischen Prüfung und Sichtprüfung unterzogen, um sicherzustellen, dass sie die angegebenen Widerstandswerte und kosmetischen Standards erfüllen.

Was uns betrifft

RST Electric ist ein gesetzlich zertifizierter Hersteller in China, der sich auf die Herstellung vertikaler Keramik-Drahtwiderstände spezialisiert hat. Wir konzentrieren uns darauf, das Hauptproblem des begrenzten PCB-Platzes im modernen Elektronikdesign anzugehen, und sind bestrebt, Kunden weltweit leistungsstarke und platzsparende Widerstandslösungen anzubieten. Wir sind ein professioneller Hersteller vertikaler Widerstände in der Branche.

Während des gesamten Produktionsprozesses erreichen wir eine vollständige Prozessselbstkontrolle. Von der Wicklung drahtgewickelter Komponenten über die Metallfilmabscheidung bis hin zur Verpackung und Endkontrolle wird alles von unserem internen Team erledigt. Dieses Selbstverwaltungsmodell für den gesamten Prozess gewährleistet die Stabilität der Produktqualität und beseitigt die ungleichmäßige Qualität, die durch die Auslagerung einzelner Phasen verursacht wird. Wir folgen dem Modell der Direktlieferung ab Werk mit transparenter Kostenstruktur und ohne Zwischenverbindungen, sodass Kunden hochwertige Widerstände zu günstigeren Preisen erwerben und gleichzeitig eine zuverlässige Qualitätssicherung genießen können.

Unsere Produktionsbasis verfügt über die ISO 9001-Zertifizierung und ist mit einer exklusiven Produktionslinie für radiale Bleikeramikwiderstände ausgestattet. Der Produktionsprozess ist standardisiert und streng kontrolliert. Jeder vertikale drahtgewickelte Keramikwiderstand wird einer 100-prozentigen elektrischen Prüfung unterzogen, die Kernindikatoren wie Widerstandswert, Spannungsfestigkeit und Isolationsleistung umfasst. Wir führen außerdem Stichprobentests gemäß der Norm IEC 60115 durch, einschließlich Temperaturwechsel-, Haltbarkeits- und Feuchtigkeitstests, um einen stabilen Produktbetrieb sicherzustellen. Unser Engineering-Team ist sehr erfahren und konzentriert sich auf Leistungswiderstandsanwendungen in Szenarien mit begrenztem Platzangebot, um unseren Kunden professionellen technischen Support zu bieten.

Mit stabiler Produktqualität und professionellen Dienstleistungen sind wir zu einem vertrauenswürdigen Lieferanten für globale Hersteller von Energieanlagen, OEMs von Haushaltsgeräten und Unternehmen für Industriesteuerungen geworden. Unsere Produkte werden in über 40 Länder exportiert, darunter Deutschland, die Vereinigten Staaten, Japan, Südkorea, Brasilien und Indien. Im Anwendungsbereich „große Leistungskapazität auf kleinem Leiterplattenraum“ verfügen wir über umfangreiche Branchenerfahrung und können umfassende kundenspezifische Dienstleistungen und zuverlässige Lieferunterstützung bieten. Wir bieten 12 Monate Garantie und professionellen Kundendienst und sind bestrebt, für Kunden weltweit einen langfristigen Mehrwert zu schaffen.
