Horizontaler Keramikwiderstand

Grundlegendes Design

Der horizontale Keramikwiderstand von RST Electric stellt eine klassische, äußerst vielseitige Komponentenfamilie dar, die Belastbarkeit, Zuverlässigkeit und Kosteneffizienz in Einklang bringt. Dieser Keramik-Leistungswiderstand ist in einem rechteckigen Keramikgehäuse mit axialen Anschlüssen untergebracht und für die Durchsteckmontage auf Leiterplatten oder die Chassismontage mithilfe von Halterungen konzipiert. Das Gehäusematerial – eine hochtemperaturbeständige, flammhemmende Keramik – bietet hervorragende Wärmeleitfähigkeit, elektrische Isolierung und mechanischen Schutz, sodass der Widerstand kontinuierlich bei Oberflächentemperaturen von bis zu +200 °C ohne Leistungseinbußen betrieben werden kann.

Interne Elementtechnologien und Strukturmerkmale

Intern bietet die SQP-Serie zwei unterschiedliche Elementtechnologien: drahtgewickelte Konstruktion für Anwendungen, die eine hohe Impulsfähigkeit und niedrige Widerstandswerte (bis zu 0,1 Ω) erfordern, und Metallfilmkonstruktion für Anwendungen, die geringeres Rauschen und höhere Widerstandswerte (bis zu 100 kΩ) erfordern. Beide Versionen sind mit anorganischem Silica-Füllstoff verkapselt, der eine effiziente Wärmeübertragung und Beständigkeit gegen Feuchtigkeit und Vibration gewährleistet. Die horizontale (axiale) Anschlusskonfiguration vereinfacht das PCB-Layout und das automatische Einsetzen, während die flache rechteckige Form eine stabile Montage und klare Markierung zur einfachen Identifizierung bietet.

Qualitätsvalidierung und Fertigungskompetenz

Jede Einheit wird einer strengen Qualitätsvalidierung unterzogen. Lötbarkeitstests gewährleisten eine Abdeckung von >90 % bei 260 ± 5 °C für 2 Sekunden. Die dielektrische Festigkeit wird bei 500 VAC für 5 Sekunden ohne Durchschlag überprüft. Der Temperaturkoeffizient wird innerhalb von ≤ ±300 ppm/°C gehalten. Temperaturzyklen von -55 °C bis +200 °C (3 Zyklen) bestätigen die mechanische Integrität, während Dauertests bei Nennspannung über 1000 Stunden die Langzeitstabilität gewährleisten. Überlasttests bei 5-facher oder 10-facher Nennleistung (abhängig vom Elementtyp) überprüfen die Impulsfähigkeit. Als vertrauenswürdiger Hersteller horizontaler Keramikwiderstände in China kombiniert RST Electric über 10 Jahre Erfahrung in der Widerstandstechnik mit Präzisionsfertigung, um Komponenten zu liefern, die den anspruchsvollen Anforderungen moderner Elektronik gerecht werden.

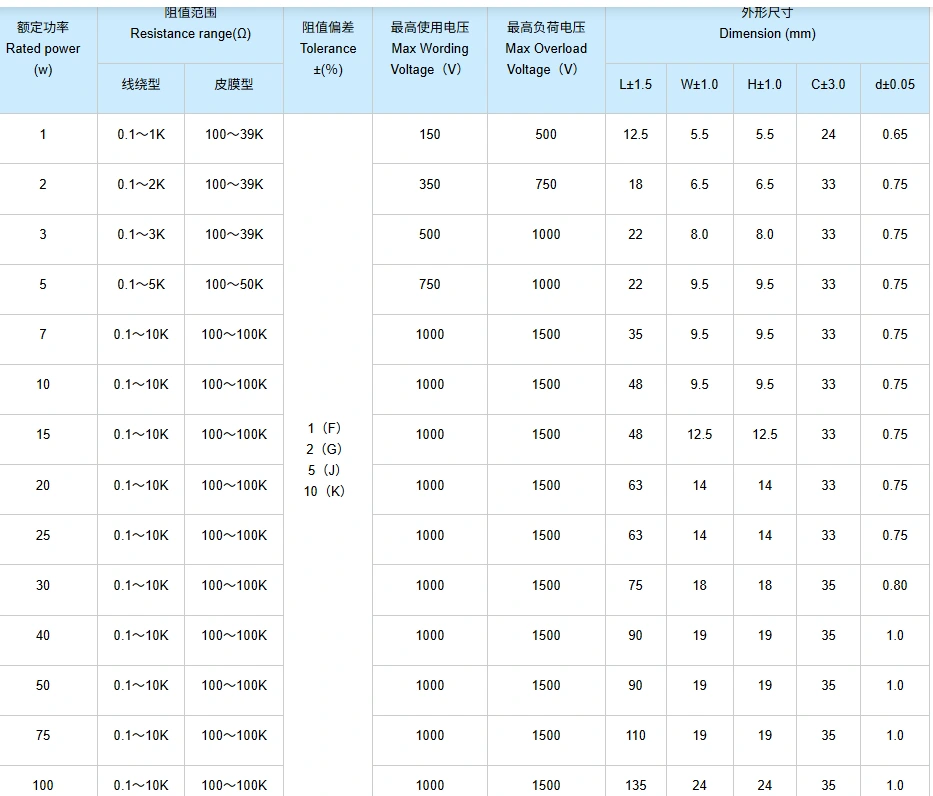

Technische Spezifikation

Produktmerkmale

1. Großer Leistungsbereich – von 1 W bis 100 W in einer einzigen Serie, deckt verschiedene Anwendungen von kleinen Signalschaltungen bis hin zu Hochleistungslasten ab.

2.Dual-Element-Technologie – Drahtgewickelte Option für geringen Widerstand und hohe Impulsfähigkeit; Metallfolienoption für geringe Geräuschentwicklung und hohe Widerstandsfähigkeit.

3.Flammhemmendes Keramikgehäuse – Eingekapselt in anorganischem Siliziumdioxid-Füllstoff in einem Keramikgehäuse, das eine hervorragende Wärmeableitung, elektrische Isolierung und mechanischen Schutz bietet.

4. Hochtemperaturbetrieb – Dauerbetrieb bis zu einer Oberflächentemperatur von +200 °C mit linearer Leistungsreduzierung für sicheren Einsatz.

5.Präzisionstoleranzen – Verfügbar von ±1 % bis ±10 %, um strenge Schaltungsanforderungen oder kostenempfindliche Designs zu erfüllen.

6. Robuste Anschlussfestigkeit – 10-N-Zugtest gewährleistet zuverlässige Durchsteckmontage und Integrität der Lötverbindung.

7. Strenge Qualitätsvalidierung – 100 %ige Prüfung der Lötbarkeit, Durchschlagsfestigkeit und Haltbarkeit gewährleistet die Zuverlässigkeit im Feldeinsatz.

8. Niedriger TCR – ≤ ±300 ppm/°C garantiert stabile Widerstandswerte über den gesamten Betriebstemperaturbereich.

9. Hervorragende Feuchtigkeitsbeständigkeit – Feuchte-Hitze-Tests bei 40 °C / 95 % relativer Luftfeuchtigkeit über 96 Stunden bestätigen die Leistung in feuchten Umgebungen.

10.Standardisierter Formfaktor – Konsistente Abmessungen über alle Leistungsstufen hinweg vereinfachen das PCB-Layout und die Einrichtung der automatischen Bestückungsausrüstung.

Produktanwendungen

Zeichnung und Maße

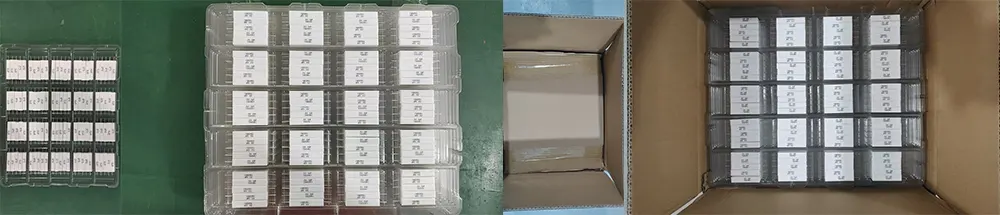

Paket und Versand

RST Electric gewährleistet die sichere Lieferung jedes horizontalen Keramikwiderstands:

● Großverpackung: Widerstände werden in antistatische Plastiktüten verpackt und dann in Wellpappenkartons mit Schaumstoffpolsterung gelegt, um ein Verbiegen der Leitungen und Schäden an der Keramik zu verhindern.

● Leitungsschutz: Leitungen werden gerade gehalten und mit Endkappen oder Schaumstoffstreifen geschützt.

● Dokumentation: Packlisten und Prüfbescheinigungen liegen jeder Sendung bei.

● Frachtoptionen: Expresskurier (DHL/FedEx/UPS) für kleine Mengen, Luftfracht für mittlere Mengen, Seefracht für Großbestellungen.

Alle Geräte werden vor dem Verpacken einer 100-prozentigen elektrischen Prüfung und Sichtprüfung unterzogen, um sicherzustellen, dass sie die angegebenen Widerstandswerte und kosmetischen Standards erfüllen.
