Die Einführung von Elektrofahrzeugen (EV) hängt von einer entscheidenden Infrastrukturkomponente ab: der Ladestation. In jedem Schnellladegerät, DC/DC-Wandler und Vorladeschaltkreis spielt eine kleine, aber feine Komponente – der Keramikwiderstand – eine große Rolle für Effizienz, Wärmemanagement und Zuverlässigkeit. Wenn die Ladeleistung von 50 kW auf über 350 kW steigt, müssen Widerstände höhere Energieimpulse, engere Toleranzen und extreme Temperaturschwankungen bewältigen. Dieser Artikel erklärt, wie modernKeramikwiderstandTechnologie steigert direkt die Ladeeffizienz von Elektrofahrzeugen und warum die Beschaffung von einem erfahrenen Hersteller sinnvoll istRST Electricbeseitigt häufige Feldausfälle.
Ein Keramikwiderstand ist eine passive Komponente, die den Strom begrenzt, die Spannung teilt und Energie als Wärme abführt. In Ladegeräten für Elektrofahrzeuge werden sie eingesetzt in:
Jede Anwendung erfordert eine hohe Impulsfestigkeit, niedrige Induktivität und einen stabilen Widerstand über einen weiten Temperaturbereich (–55 °C bis +275 °C). Ein schlecht ausgelegter Widerstand kann Energie als überschüssige Wärme verschwenden, die Ladegeschwindigkeit verringern oder sogar katastrophal ausfallen.
| Schmerzpunkt | Konsequenzen für das Laden von Elektrofahrzeugen | Wie ein hochwertiger Keramik-Resolver das Problem löst |
|---|---|---|
| Übermäßige Wärmeentwicklung | Geringere Effizienz, sperrige Kühlsysteme | Hohe Wärmeleitfähigkeit (Keramikkörper) leitet die Wärme schnell ab |
| Schlechte Pulsbehandlung | Durchbrennen des Widerstands während des Vorladens | Das drahtgewickelte Keramikdesign hält der 10-fachen Nennleistung für kurze Impulse stand |
| Lose Toleranz (z. B. ±10 %) | Ungenaue Strommessung, verringerte Energieübertragung | Eine enge Toleranz (±1 % oder ±5 %) gewährleistet eine präzise Steuerung |
| Probleme mit der Induktivität | Spannungsüberschreitung, EMI-Störung | Nichtinduktive Wicklung oder Ausführung mit niedriger Induktivität |
| Instabil bei Feuchtigkeit/Feuchtigkeit | Korrosion, Widerstandsdrift | Keramikbeschichtung + Aluminiumgehäuse (IP-zertifiziert) |
Ein Premium-Keramikwiderstand kann die Effizienz des Ladegeräts um 0,5–1,5 % verbessern – deutlich bei 350 kW, wo jeder Prozentpunkt Hunderte von kWh pro Jahr und Ladegerät einspart.
| Parameter | Typische Anforderungen an ein Ladegerät für Elektrofahrzeuge | Hochleistungs-Keramikwiderstandswert |
|---|---|---|
| Nennleistung (kontinuierlich) | 5 W – 100 W (Vorladung) | 10 W – 200 W (Aluminiumgehäuse) |
| Impulsenergie standhalten | Bis zu 50 J für 1 Sekunde | 80J – 200J (Keramik-Drahtwicklung) |
| Widerstandsbereich | 0,1 Ω – 100 kΩ | 0,01 Ω – 220 kΩ (benutzerdefiniert) |
| Toleranz | ±5 % (Standard), ±1 % (Erfassung) | ±1 %, ±2 %, ±5 % (präzise lasergetrimmt) |
| Temperaturkoeffizient (TCR) | ≤ ±200 ppm/°C | ≤ ±100 ppm/°C (stabil bis –55°C) |
| Betriebstemperatur | –40°C bis +125°C (Umgebung) | –55°C bis +275°C (Keramikkern) |
| Isolationswiderstand | ≥100 MΩ | ≥1000 MΩ (hochreine Keramik) |
| Montageart | Durchsteckmontage oder Chassismontage | Aluminiumgehäuse, Flanschmontage (einfache Kühlkörpermontage) |

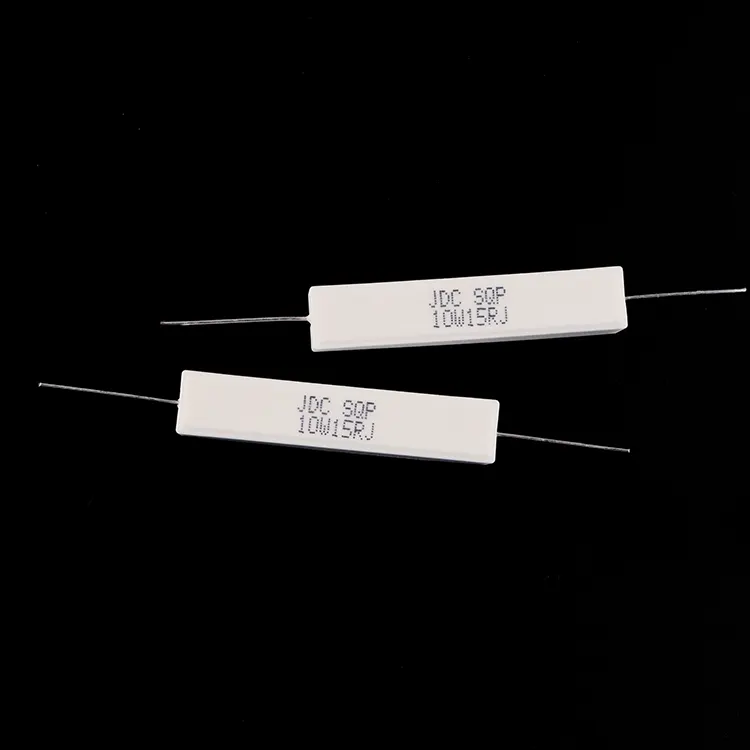

Im Gegensatz zu Dickschichtwiderständen auf Epoxidsubstraten aKeramikwiderstandverwendet einen Keramikkern (Steatit oder Aluminiumoxid) mit einer Wicklung aus Nickel-Chrom- oder Kupfer-Nickel-Legierung. Diese Konstruktion bietet drei effizienzsteigernde Vorteile:
Diese Eigenschaften führen direkt zu einem schnelleren und effizienteren Laden – weniger Energieverlust, da durch Wärme mehr Energie an die Batterie abgegeben wird.
Nicht alle Keramikwiderstandsprodukte sind gleich. Allzweckwiderstände für den Massenmarkt bestehen häufig aus minderwertiger Keramik, verlieren an Temperaturtoleranz und fallen nach einigen tausend Impulszyklen aus. Bei der Ladeinfrastruktur für Elektrofahrzeuge, die 10 Jahre lang mehr als 10 Zyklen pro Tag erleben kann, ist Zuverlässigkeit nicht verhandelbar.
Guangdong RST Electric begann vor über einem Jahrzehnt in Dongguan, China – einem Zentrum für Fertigungskompetenz – als Werkstatt für Leistungswiderstandstechnologie. Ihre Kernproduktlinie umfasst Keramikwiderstandstypen wie:
Jeder Widerstand ist auf industrielle Haltbarkeit ausgelegt, mit engem TCR, hohem Isolationswiderstand und strenger Qualitätskontrolle. Ruisites langfristiger Fokus auf Leistungswiderstände bedeutet, dass ihre Herstellungsprozesse genau auf die Parameter optimiert sind, die Ladegeräte für Elektrofahrzeuge erfordern.
Warum Ruisite wählen:
Bevor Sie eine Bestellung aufgeben, überprüfen Sie Folgendes:
Ruisite beantwortet alle fünf Fragen mit „Ja“, gestützt auf ein Jahrzehnt der Spezialisierung auf Leistungswiderstände.
Da sich das Laden von Elektrofahrzeugen in Richtung ultraschnelles Laden mit mehr als 350 kW und kabelloses Laden bewegt, kommt es auf die Effizienz jeder Komponente an. Die BescheidenenKeramikwiderstand– oft übersehen – wirkt sich direkt auf die Sicherheit vor dem Aufladen, die Genauigkeit der Stromerfassung und das Wärmemanagement aus. Durch die Wahl hochwertiger Widerstände mit Keramikdraht oder Aluminiumgehäuse mit engen Toleranzen und hervorragender Impulsverarbeitung können Ladegeräte-OEMs die Gesamtsystemeffizienz um 1–2 % steigern, den Kühlbedarf reduzieren und die Produktlebensdauer verlängern.
Behandeln Sie Widerstände nicht als Ware. Geben Sie Keramikwiderstandstypen mit überprüfbaren Impulsenergie- und TCR-Daten an. Arbeiten Sie mit einem engagierten Hersteller wie zusammenRST Electricdas über ein Jahrzehnt damit verbracht hat, die Leistungswiderstandstechnologie zu perfektionieren. Verwenden Sie die obige Parametertabelle als technischen Anhang in Ausschreibungen – und beobachten Sie, wie Ihre Ladegeräte für Elektrofahrzeuge kühler, schneller und länger laufen.
-
