Axialer Zement-Drahtwiderstand

Kerndesign- und Anwendungsvorteil

Der Axial-Zement-Drahtwiderstand von RST Electric bietet eine klassische, bewährte Lösung für Anwendungen, die eine robuste Leistungsbelastbarkeit in einer standardmäßigen Axialanschlusskonfiguration erfordern. Im Gegensatz zu radial bedrahteten oder am Gehäuse montierten Widerständen verfügt dieser Durchsteck-Leistungswiderstand über Leitungen, die von beiden Enden des rechteckigen Keramikkörpers ausgehen, sodass er horizontal auf Leiterplatten montiert oder mit Abstandshaltern für eine bessere Kühlung verwendet werden kann. Diese traditionelle axiale Ausrichtung vereinfacht das PCB-Layout, erleichtert das automatische Einsetzen und ermöglicht einen einfachen Austausch im Außendienst.

Strukturelle Konstruktion und vielseitiger Leistungsbereich

Die Konstruktion dieses mit Keramik ummantelten Widerstands legt Wert auf thermische Leistung und mechanische Integrität. Das Widerstandselement – ​​erhältlich in drahtgewickelter Bauweise für hohe Impulsfähigkeit und niedrige Widerstandswerte (bis zu 0,1 Ω) oder als Metallfilm für geringes Rauschen und hohe Widerstandswerte (bis zu 100 kΩ) – wird präzise auf ein Keramiksubstrat gewickelt oder abgeschieden, dann in einem anorganischen Siliziumdioxid-Füllstoff eingekapselt und in einem flammhemmenden Keramikgehäuse untergebracht. Das rechteckige Profil sorgt für eine stabile Platzierung, während die axialen Anschlüsse für einen starken Halt der Lötverbindung sorgen. Die SQZ-Serie deckt einen breiten Leistungsbereich ab – von 5 W für kompakte Netzteile bis 100 W für Industrieantriebe – und ist somit eine vielseitige Wahl für verschiedene Anwendungen.

Umfassende Qualitätssicherung und Fertigungskompetenz

Jede Einheit durchläuft eine umfassende Qualitätsvalidierung. Lötbarkeitstests gewährleisten eine Abdeckung von >90 % bei 260 ± 5 °C für 2 Sekunden. Die dielektrische Festigkeit wird bei 500 VAC für 5 Sekunden ohne Durchschlag überprüft. Der Temperaturkoeffizient wird bei ≤ ±250 ppm/°C gehalten. Temperaturzyklen von -55 °C bis +200 °C bestätigen die strukturelle Integrität, während Dauertests bei Nennspannung über 1000 Stunden die langfristige Zuverlässigkeit bestätigen. Überlasttests bei 10-facher Nennleistung (drahtgewickelt) oder 5-facher Nennleistung (Metallfolie) bestätigen die Impulsfähigkeit. Als vertrauenswürdiger Hersteller von axialen Zement-Drahtwiderständen in China kombiniert RST Electric über 10 Jahre Erfahrung in der Leistungswiderstandstechnik mit Präzisionsfertigung, um Komponenten zu liefern, die sowohl in der Massenproduktion als auch in der Feldwartung zuverlässige Leistung bieten.

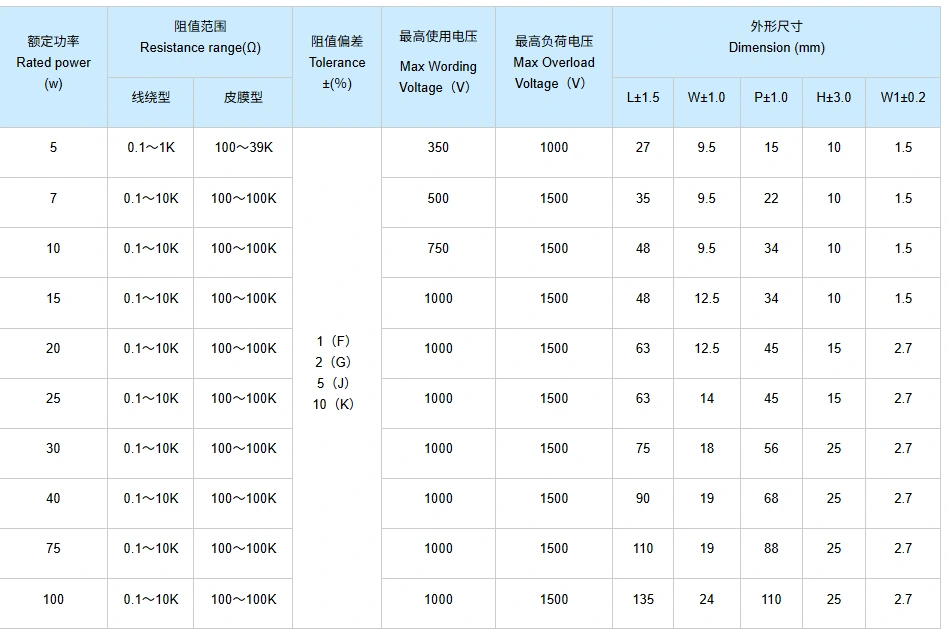

Technische Spezifikation

Produktvorteile

1.Standardkonfiguration der axialen Leitungen – Leitungen treten an beiden Enden des rechteckigen Gehäuses aus und ermöglichen so die Leiterplattendurchsteckmontage, die Abstandsmontage oder die buchsenbasierte Installation.

2. Großer Leistungsbereich – von 5 W bis 100 W in einer einzigen Serie, die verschiedene Anwendungen abdeckt, von kompakten Netzteilen bis hin zu Industrieantrieben.

3.Dual-Element-Technologie – Drahtgewickelte Option für hohe Impulsfähigkeit (10-fache Überlastung) und niedrigen Widerstand (0,1 Ω); Metallfilmoption für geringes Rauschen und hohen Widerstand (100 kΩ).

4.Flammhemmendes Keramikgehäuse – eingekapselt in anorganischem Siliziumdioxid-Füllstoff in einem Keramikgehäuse für hervorragende Wärmeableitung, elektrische Isolierung und mechanischen Schutz.

5. Hochtemperaturbetrieb – Dauerbetrieb bis zu einer Oberflächentemperatur von +200 °C mit linearer Leistungsreduzierung für sicheren Einsatz.

6. Niedriger Temperaturkoeffizient – ​​≤ ±250 ppm/°C sorgt für stabile Widerstandswerte über den gesamten Betriebstemperaturbereich.

7.Präzisionstoleranzen – Verfügbar von ±1 % bis ±10 %, um strenge Schaltungsanforderungen oder kostenempfindliche Designs zu erfüllen.

8.Robuste Bleifestigkeit – 10-N-Zugtest gewährleistet zuverlässige Durchsteckmontage und Lötstellenintegrität.

9. Umfassende Qualitätsvalidierung – 100 % Prüfung der Lötbarkeit, Durchschlagsfestigkeit und Haltbarkeit gemäß IEC 60115-Standards.

10.Standardisiertes Paket – Konsistente Abmessungen über alle Leistungsstufen hinweg vereinfachen das PCB-Layout und die Bestandsverwaltung.

Produktanwendungen

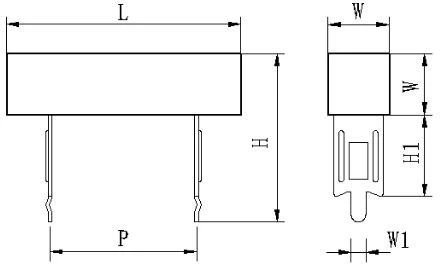

Zeichnung und Maße

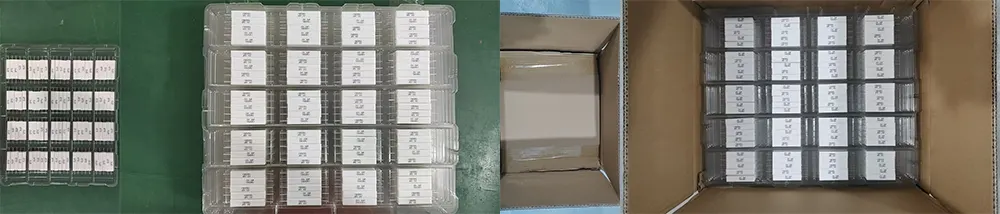

Paket und Versand

RST Electric gewährleistet die sichere Lieferung jedes Axial-Zement-Drahtwiderstands:

● Großverpackung: Widerstände werden in antistatische Plastiktüten mit Schaumstoffpolsterung verpackt und dann in Wellpappenkartons gelegt, um ein Verbiegen der Leitungen und Schäden an der Keramik zu verhindern.

● Leitungsschutz: Axiale Leitungen werden mit Endkappen oder Schaumstoffstreifen gerade gehalten.

● Dokumentation: Packlisten und Prüfbescheinigungen liegen jeder Sendung bei.

● Frachtoptionen: Expresskurier (DHL/FedEx/UPS) für kleine Mengen, Luftfracht für mittlere Mengen, Seefracht für Großbestellungen.

Alle Geräte werden vor dem Verpacken einer 100-prozentigen elektrischen Prüfung und Sichtprüfung unterzogen, um sicherzustellen, dass sie die angegebenen Widerstandswerte und kosmetischen Standards erfüllen.

Bezüglich RST Electric

Als professioneller Hersteller mit über zehn Jahren Erfahrung im Widerstandsbereich konzentriert sich RST Electric auf die Forschung und Produktion von axialen Zement-Drahtwiderständen. Mit seiner ausgereiften technologischen Anhäufung hat es sich zu einem zuverlässigen Lieferanten in der Branche entwickelt. Wir verfügen über völlig unabhängige Produktionskapazitäten und führen den gesamten Prozess von der Drahtwicklung über die Metallfilmabscheidung bis hin zur Verpackung und Prüfung unabhängig durch. Wir kontrollieren jeden Schritt streng, um eine stabile und einheitliche Produktqualität zu gewährleisten.

Wir verfügen über eine ISO 9001-zertifizierte Produktionsbasis, die mit einer speziellen Produktionslinie für axiale Bleikeramikwiderstände ausgestattet ist. Jeder Widerstand wird einer umfassenden elektrischen Prüfung unterzogen, die Kernindikatoren wie Widerstandswert, dielektrische Eigenschaften und Isolierung umfasst. Gleichzeitig werden relevante Tests wie Temperaturwechsel und Haltbarkeit in strikter Übereinstimmung mit der Norm IEC 60115 durchgeführt, um die Produktzuverlässigkeit sicherzustellen.

Wir übernehmen das Direktversorgungsmodell ab Werk, ohne Aufschlag auf mittlerer Ebene. Die Preisgestaltung ist transparent und angemessen, sodass Kunden qualitativ hochwertige Produkte zu einem günstigen Preis erhalten können. Mithilfe unserer umfangreichen Branchenerfahrung können wir flexible Anpassungsdienste anbieten, die verschiedene Parameter wie Leistung, Widerstandswert, Toleranz, TCR usw. abdecken. Darüber hinaus können wir je nach Kundenwunsch personalisierte Anpassungsoptionen wie Spulenwicklung ohne Induktoren und Leitungsdrahtformung anbieten.

Unsere Produkte werden weltweit in über 40 Ländern verkauft und bedienen verschiedene Bereiche wie Stromversorgung, Motorantrieb und Unterhaltungselektronik. Wir bieten außerdem 12 Monate Garantie, Ferndiagnose von Fehlern, Ersatzteilversorgung und professionellen technischen Support. Unser Expertenteam kann Sie bei der Produktintegration beraten, um den unterschiedlichen Anforderungen verschiedener Kunden vollständig gerecht zu werden. Mit Professionalität und Zuverlässigkeit haben wir uns bei Kunden auf der ganzen Welt Anerkennung erworben.
