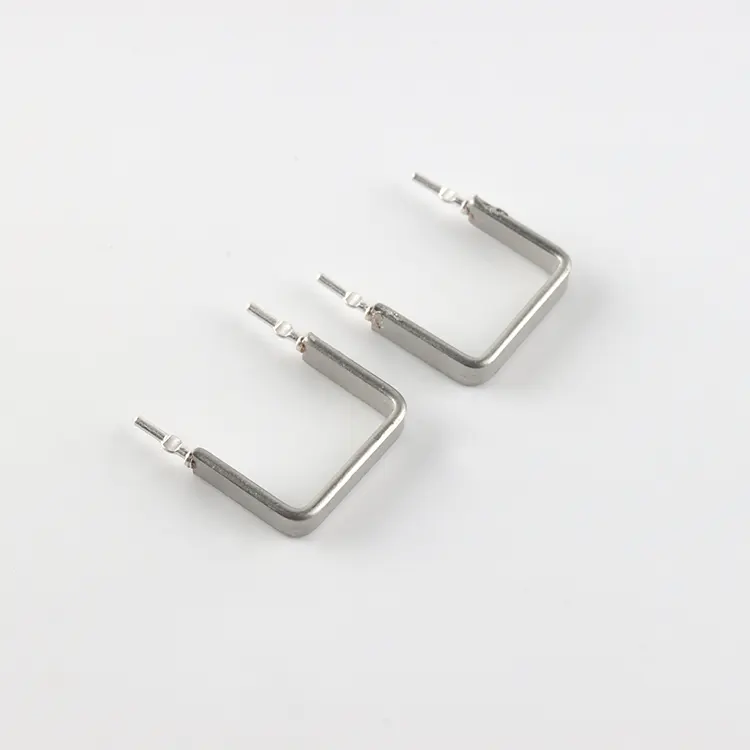

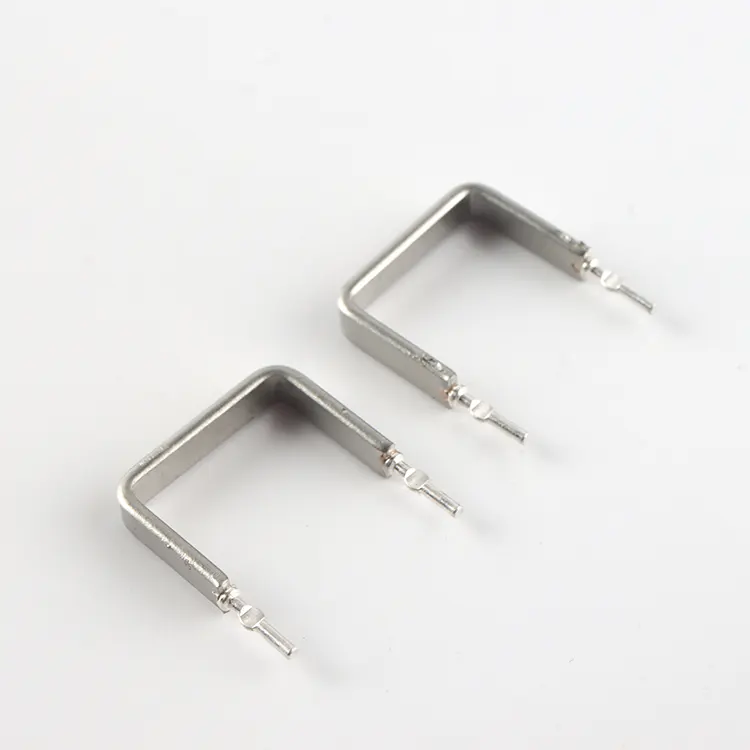

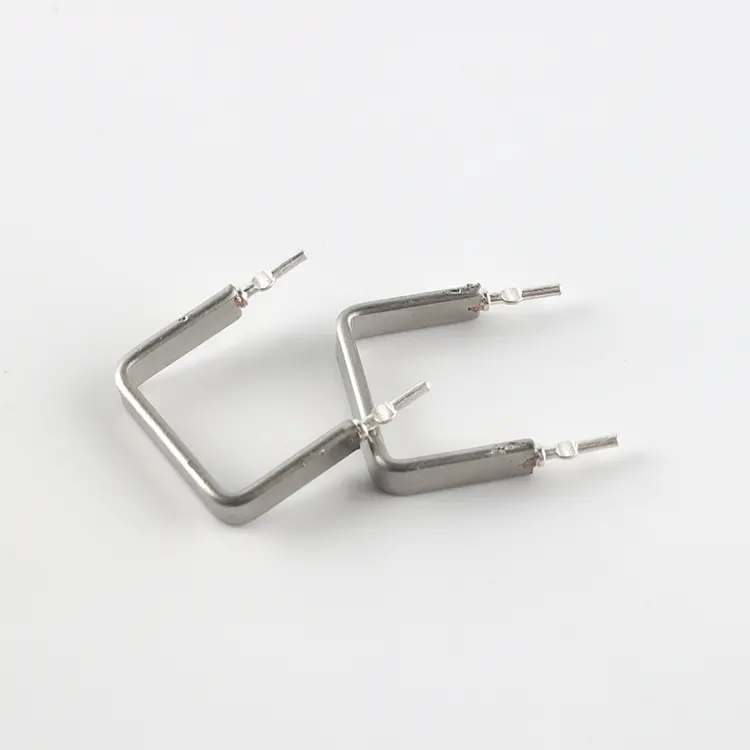

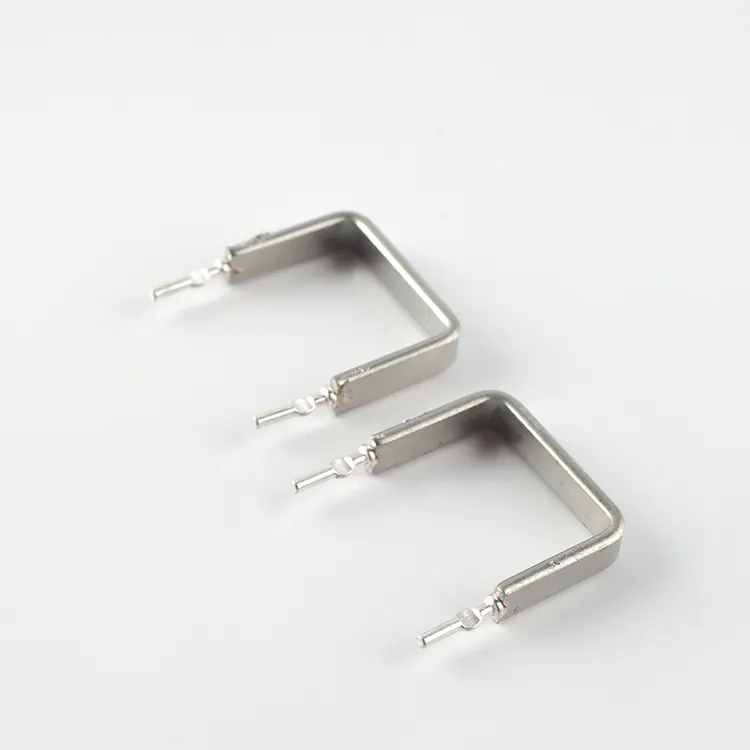

Offener Strommesswiderstand

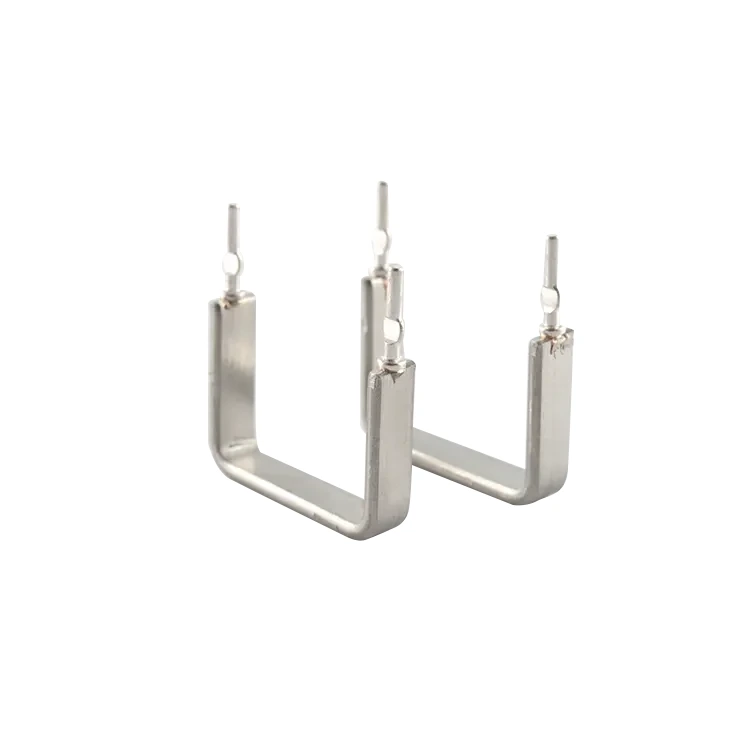

Open-Air-Design und thermischer Vorteil

Der Open-Air-Strommesswiderstand von RST Electric bietet eine spezielle Lösung für Ingenieure, die hohe Ströme in kompakten elektronischen Baugruppen genau messen müssen. Im Gegensatz zu herkömmlichen oberflächenmontierten Shunts, die die Wärme direkt in die Leiterplatte ableiten, verwendet dieser Freiluftwiderstand eine vertikale, radiale Anschlusskonfiguration, die das Sensorelement aus Metalllegierung über der Leiterplatte positioniert. Diese einzigartige Konstruktion erzeugt einen Luftspalt unter der Komponente, wodurch die Wärme durch natürliche Konvektion abgeleitet werden kann und die thermische Belastung benachbarter Leiterbahnen und Komponenten erheblich reduziert wird – ein entscheidender Vorteil bei dicht gepackten Leistungsstufen.

Kernkonstruktion und Leistung

Der Kern dieses niederohmigen Widerstands ist ein Präzisionsmetalllegierungselement (Konstantan oder Nichrom), das aufgrund seines stabilen Temperaturkoeffizienten (40 ppm/°C) und seiner Fähigkeit, die Genauigkeit auch bei Temperaturschwankungen beizubehalten, ausgewählt wurde. Das Element ist zu einer offenen Schleife geformt und wird von robusten verzinnten Kupferleitungen getragen, die auch als elektrischer Anschluss dienen. Dieses Design minimiert die parasitäre Induktivität und macht die OAR-Serie besonders geeignet für Hochfrequenz-Schaltkreise, bei denen herkömmliche Drahtwiderstände zu inakzeptablen Phasenverschiebungen führen würden. Die gesamte Baugruppe ist bleifrei und RoHS-konform, mit einer druckfesten Konstruktion, die strenge Sicherheitsanforderungen erfüllt.

Spezifikationen und Fertigungskompetenz der OAR-Serie

Die OAR-Serie deckt einen Widerstandsbereich von 5 mΩ bis 100 mΩ ab – ideal für die Erzeugung geringer Spannungsabfälle proportional zu Strömen von mehreren Ampere bis zu mehreren zehn Ampere. Standardtoleranzen von ±1 %, ±2 % und ±5 % eignen sich sowohl für Präzisionsinstrumente als auch für allgemeine Anwendungen. Die Leistungsstufen 1 W, 3 W und 5 W decken ein breites Anwendungsspektrum ab, von der Überwachung der CPU-Kernleistung bis zur Erkennung von Batterieentladung. Als vertrauenswürdiger Hersteller von Open-Air-Strommesswiderständen in China kombiniert RST Electric über 10 Jahre Präzisionswiderstandstechnik mit strenger Qualitätskontrolle, um Komponenten zu liefern, die eine genaue und zuverlässige Stromrückmeldung in anspruchsvoller Leistungselektronik bieten.

Technische Spezifikation

Produktmerkmale

Unser Open-Air-Strommesswiderstand wurde speziell für präzise Stromerkennungsszenarien entwickelt und erfüllt die strengen Anforderungen im Bereich der Leistungselektronik vollständig.

Wir verwenden ein offenes vertikales Strukturdesign, bei dem das Widerstandselement über die Leiterplatte gehoben wird, um einen unteren Luftspalt zu bilden. Dies ermöglicht eine schnelle Wärmeableitung durch natürliche Konvektion und reduziert effektiv die thermische Belastung benachbarter Schaltkreise und empfindlicher Komponenten. Dieses Design ist besonders bei dicht gepackten Leistungsmodulen von Vorteil und erhöht die Gesamtstabilität deutlich.

Der Widerstandswert des Produkts deckt einen extrem niedrigen Bereich von 5 mΩ bis 100 mΩ ab und ermöglicht so die Messung großer Ströme bei gleichzeitiger Reduzierung von Leistungsverlust und Spannungsabfall. Es ist mit einem niedrigen Temperaturkoeffizienten von 40 ppm/°C ausgestattet, der die Widerstandsstabilität in Umgebungen mit Temperaturschwankungen aufrechterhält und die Genauigkeit der Stromerkennung gewährleistet, geeignet für dynamische Arbeitsszenarien.

Das Produkt verfügt über eine nicht gewickelte Struktur mit offenem Regelkreis, die parasitäre Induktivität minimiert und sich an Hochfrequenz-Schaltkreise anpasst, wodurch Phasenverschiebungen vermieden werden. Die Kernkomponenten bestehen aus Präzisionslegierungen wie Kupfer-Nickel (CuNi) und Nickel-Chrom (NiCr), kombiniert mit einer vollständig verschweißten Struktur, die starke mechanische und elektrische Verbindungen gewährleistet, die Vibrationen und thermischen Belastungen standhalten und eine lange Lebensdauer haben.

Darüber hinaus ist das Produkt kompakt in der Größe und verfügt über ein vertikales Layout, das im Vergleich zu horizontalen axialen oder großen SMD-Shunt-Widerständen deutlich Platz auf der Leiterplatte einspart und die Anforderungen an ein dichtes Layout erfüllt. Radiale Leitungen können an standardmäßige PCB-Lochdurchmesser angepasst werden, sind kompatibel mit Wellenlöten und manueller Montage, gleichen Automatisierungsproduktions- und manuellen Betriebsanforderungen aus und erfüllen gleichzeitig die RoHS-Standards. Sie verfügen über eine feuerfeste Struktur, erfüllen die Sicherheits- und Umweltschutzanforderungen von Industrie- und Unterhaltungselektronik und haben Toleranzen von nur ± 0,5 %, geeignet für hochpräzise Erkennungsszenarien.

Produktanwendungen

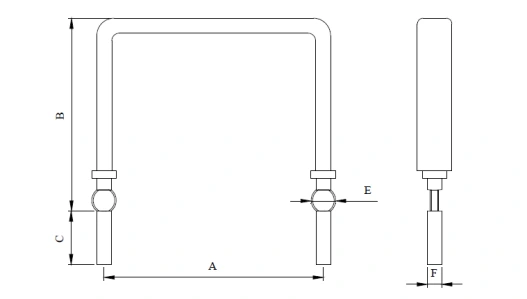

Zeichnung und Maße

Paket und Versand

RST Electric legt großen Wert auf die Transportsicherheit jedes Open-Air-Strommesswiderstands. Es hat einen umfassenden Verpackungs- und Lieferplan ausgearbeitet, um sicherzustellen, dass die Produkte unversehrt an die Kunden geliefert werden und ein Einkaufserlebnis gewährleistet ist.

Bei der Chargenverpackung wird jeder Widerstand in einen stoßfesten Beutel mit Schaumstoffpolsterung und dann in einen Karton aus Wellpappe gelegt. Dadurch wird wirksam verhindert, dass sich die Leitungen verbiegen und sich die Komponenten verformen, wodurch Schäden durch Kollisionen während des Transports vermieden werden. Für die Leitungsteile verwenden wir zur Fixierung Schaumstoff-Endkappen oder Leitungspositionierungspads aus Kunststoff, um sicherzustellen, dass die Leitungen gerade bleiben und die spätere Installation und Verwendung nicht beeinträchtigt werden.

Für jede Sendung legen wir der Ware eine Packliste und ein Prüfzertifikat bei, um die Annahme und Überprüfung durch den Kunden zu erleichtern und die Anforderungen der Compliance-Überprüfung zu erfüllen. Die Versandart wird flexibel an unterschiedliche Abnahmemengen angepasst: Kleinserienbestellungen werden mit internationalen Expressdiensten wie DHL, FedEx und UPS schnell geliefert; Für den Lufttransport werden mittlere Chargenbestellungen ausgewählt, wobei Lieferzeit und Kosten im Einklang stehen. Große Mengenbestellungen werden per Seetransport verschickt, wodurch die Transportkosten gesenkt und die Lieferzeitanforderungen der Kunden vollständig erfüllt werden.

Vor dem Verpacken aller Produkte werden 100 % elektrische Tests durchgeführt, wobei der Schwerpunkt auf der Ermittlung des Widerstandswerts und der Toleranz liegt. Außerdem werden visuelle Inspektionen des Erscheinungsbilds durchgeführt, um sicherzustellen, dass jedes Produkt den festgelegten Leistungsstandards entspricht und keine minderwertigen Produkte hergestellt werden.

Kernstärke unseres Unternehmens

Als gesetzlich zertifizierter Hersteller in China widmet sich RST Electric seit über 10 Jahren der Produktion von Open-Air-Strommesswiderständen. Durch die Konzentration auf den Spezialbereich hat das Unternehmen seine professionellen Fähigkeiten unter Beweis gestellt und ist zu einer vertrauenswürdigen Wahl für globale Kunden geworden.

RST Electric erreicht eine vollständige autonome Prozesssteuerung. Von der Materialauswahl der Metalllegierungen über die Bauteilumformung, das Schweißen bis hin zur Endproduktprüfung werden alle Aufgaben vom internen Team selbstständig erledigt. Jeder Schritt wird streng kontrolliert, um eine stabile und gleichmäßige Produktqualität zu gewährleisten. Wir folgen dem Modell der Direktlieferung ab Werk, mit transparenter Kostenstruktur und ohne zusätzliche Preiserhöhungen bei Zwischenverbindungen. Dadurch können Kunden hochwertige OAR-Serienwiderstände zu günstigeren Kosten erwerben.

RST Electric verfügt über eine ISO 9001-zertifizierte Produktionsbasis, die mit einer speziellen Produktionslinie für niederohmige Präzisionswiderstände ausgestattet ist. Jedes Produkt wird einer 100-prozentigen elektrischen Prüfung unterzogen. Darüber hinaus werden interne thermische Leistungs- und Zuverlässigkeitstests durchgeführt, um die Wirksamkeit der offenen Kühlung zu überprüfen. Ein erfahrenes Engineering-Team konzentriert sich auf aktuelle Detektionslösungen im Leistungselektronikbereich und kann Kundenbedürfnisse präzise erfüllen.

Die Produkte von RST Electric werden in über 40 Länder exportiert, darunter Deutschland, die Vereinigten Staaten, Japan, Südkorea und Brasilien. Es ist ein zuverlässiger Lieferant für globale Energiehersteller, Automobilelektronikunternehmen und Hersteller von Industrieantrieben. Das Unternehmen verfügt über umfassende Erfahrung in Anwendungen mit extrem niedrigem Widerstand und hochpräziser Stromerkennung.

RST Electric bietet vollständige Individualisierung. Leistung, Widerstandswert, Toleranz, Material, Drahtformung und Drahtbeschichtung können je nach Kundenwunsch individuell angepasst werden. Gleichzeitig bietet es eine flexible Lieferzeit von 10 bis 25 Werktagen, eine vollständige technische Dokumentation, 12 Monate Garantie sowie Fernfehlerdiagnose und technischen Support. Es stellt den gesamten Prozess der Kundenbeschaffung und Produktintegration sicher.
