Strommesswiderstand aus Metalllegierung

Designvorteile

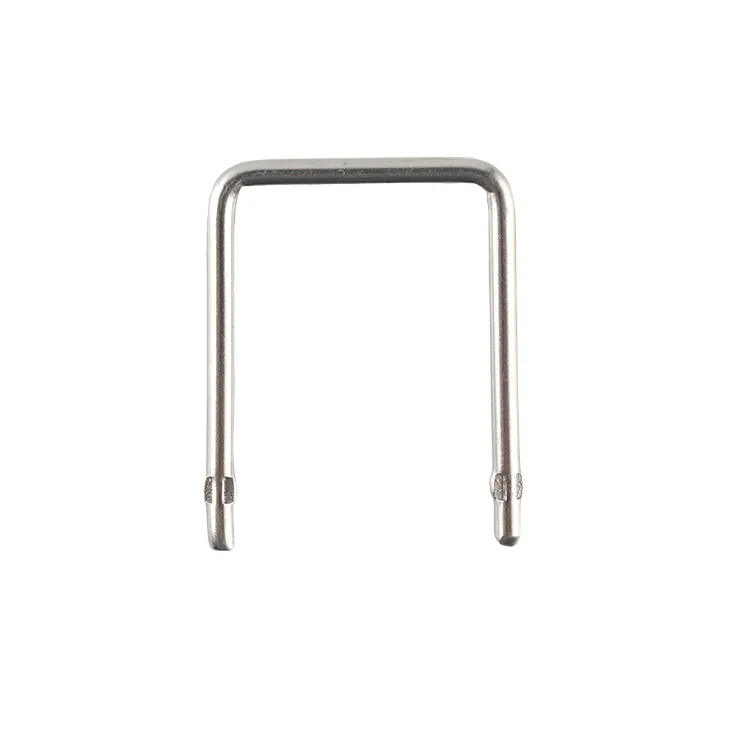

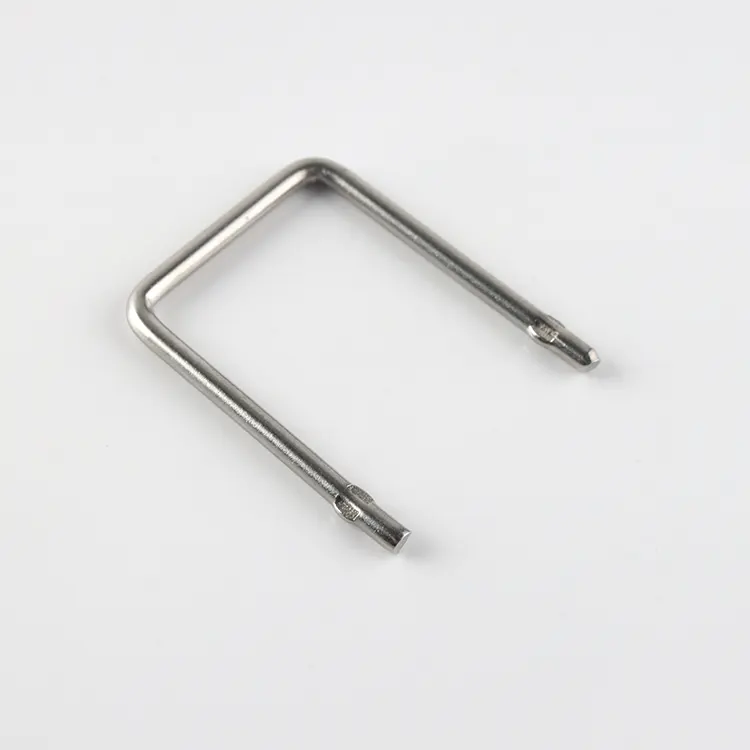

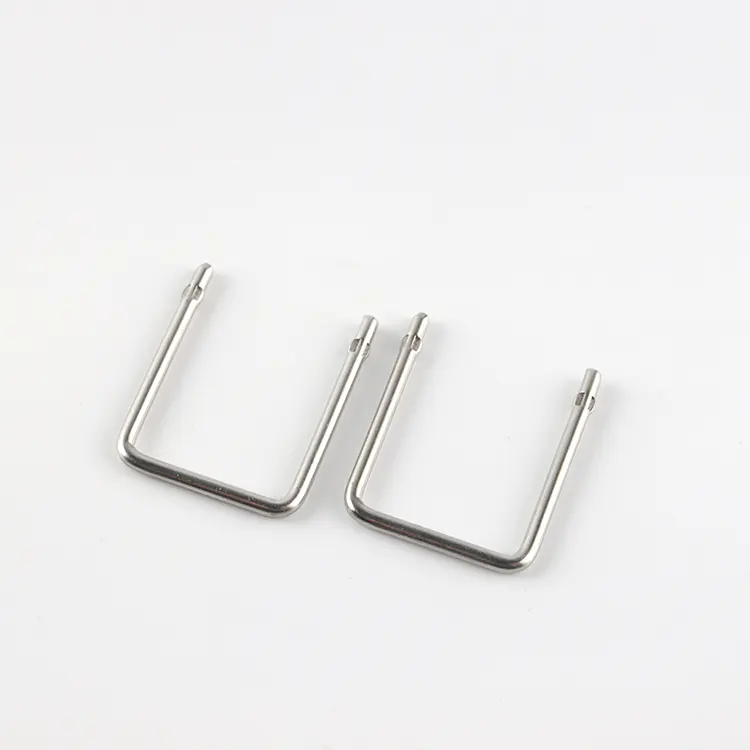

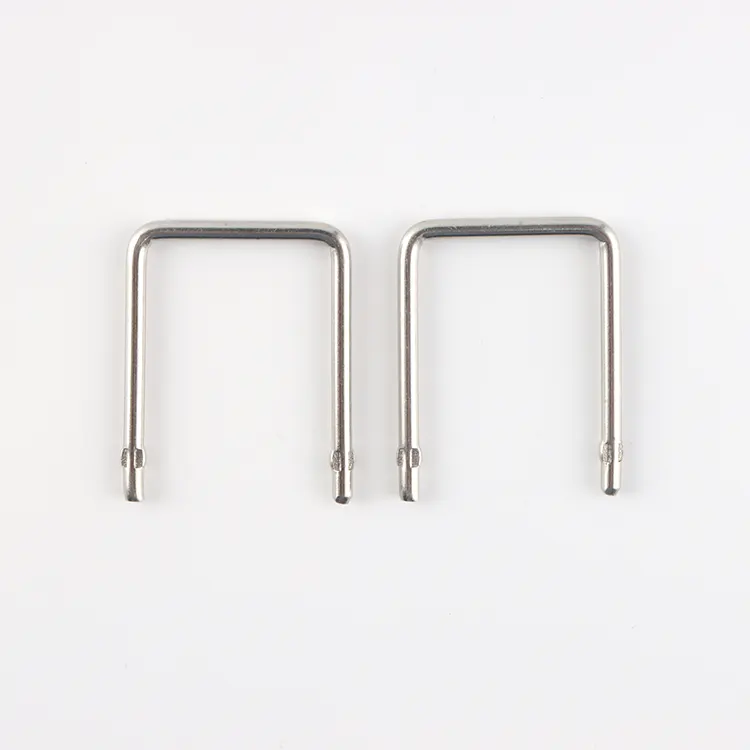

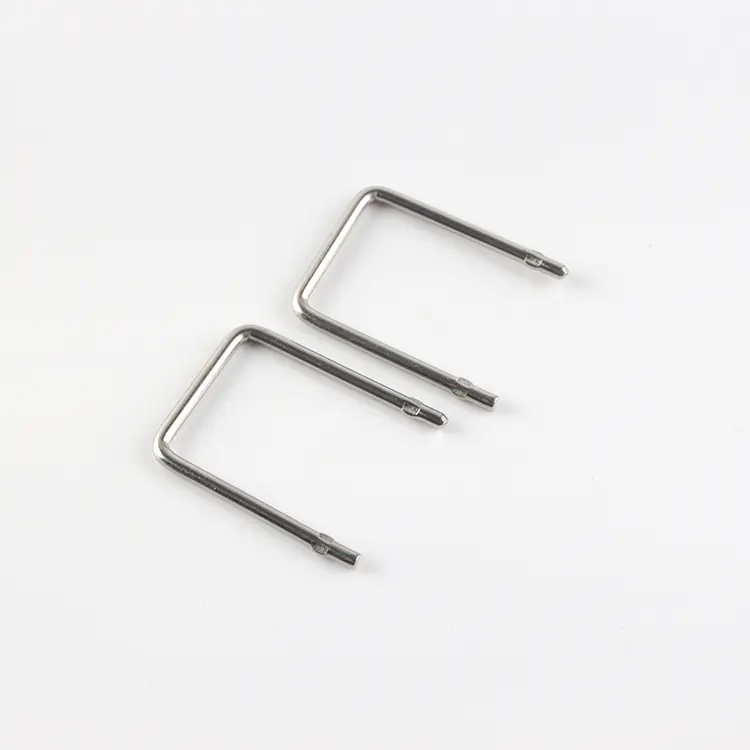

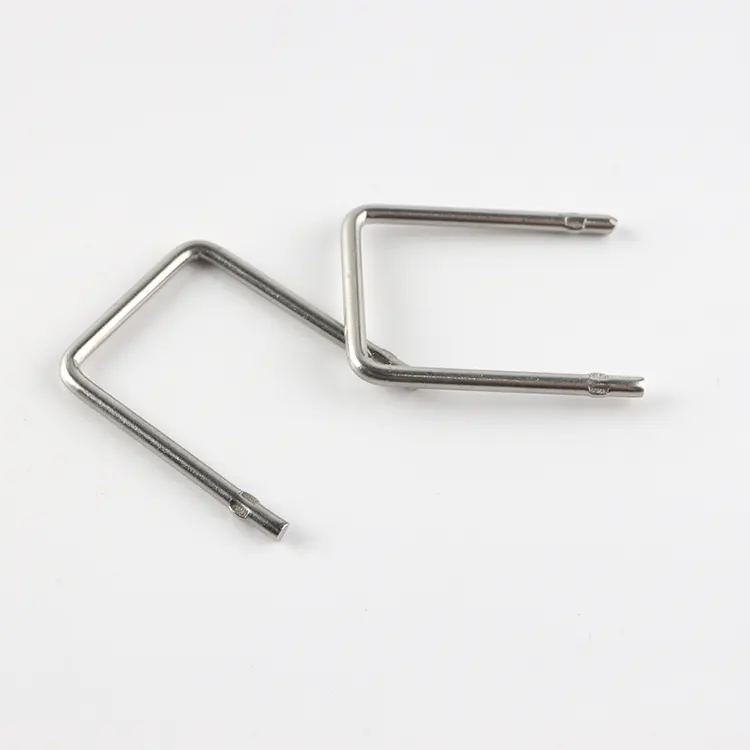

Der Strommesswiderstand aus Metalllegierung von RST Electric bietet eine äußerst stabile Lösung mit geringer Induktivität zur Messung von Gleich- und Wechselströmen in der modernen Leistungselektronik. Dieser Niederohm-Widerstand wurde speziell für Anwendungen entwickelt, bei denen der Platz auf der Platine begrenzt ist und die Genauigkeit von größter Bedeutung ist. Er nutzt ein Präzisionsmetalllegierungselement (Manganin oder ähnliches), das eine hervorragende Kombination aus niedrigem Temperaturkoeffizienten, hoher Überspannungsfestigkeit und Langzeitstabilität bietet. Das vertikale, radial bedrahtete Gehäuse ermöglicht es dem Widerstand, aufrecht zu stehen, was seinen Platzbedarf minimiert und gleichzeitig die natürliche Luftzirkulation um das Element herum fördert – ein entscheidender Vorteil bei dichten Anordnungen, bei denen die Wärmeableitung ein Problem darstellt.

Strukturoptimierung

Die Konstruktion dieses Metallelementwiderstands ist sowohl hinsichtlich der elektrischen Leistung als auch der mechanischen Zuverlässigkeit optimiert. Das Widerstandselement besteht aus einer hochstabilen Legierung mit einem Temperaturkoeffizienten von nur ±50 ppm/°C, wodurch sichergestellt wird, dass der Widerstandswert über den gesamten Betriebstemperaturbereich nahezu konstant bleibt. Das Element wird dann an verzinnte Kupferleitungen geschweißt und in ein flammhemmendes Gehäuse eingekapselt, das mechanischen Schutz bietet und gleichzeitig eine maximale Kühlung durch das Open-Air-Design ermöglicht. Die resultierende Komponente bietet eine extrem niedrige Induktivität und eignet sich daher für Hochfrequenz-Schaltkreise, in denen herkömmliche Drahtwiderstände zu unerwünschten Phasenverschiebungen oder Spannungsspitzen führen würden.

Spezifikationen für Widerstand und Nennstrom

Die FLQ53-Serie umfasst einen Widerstandsbereich von 2 mΩ bis 50 mΩ mit Nennströmen von 2,5 A bis 21 A, was typischen Spannungsabfällen von 50 mV bis 100 mV bei Vollausschlag entspricht – ideal für die direkte Schnittstelle mit Analog-Digital-Wandlern und Operationsverstärkern. Standardtoleranzen von ±1 %, ±2 % und ±5 % eignen sich sowohl für Präzisionsinstrumente als auch für allgemeine Anwendungen.

Als vertrauenswürdiger Hersteller von Metalllegierungs-Strommesswiderständen in China kombiniert RST Electric über 10 Jahre Präzisionswiderstandstechnik mit strenger Qualitätskontrolle, um Komponenten zu liefern, die eine genaue, driftfreie Stromrückmeldung in den anspruchsvollsten Umgebungen liefern.

Technische Spezifikation

Produktmerkmale

1. Extrem niedrige Widerstandswerte – von 2 mΩ bis 50 mΩ, was eine genaue Messung von Strömen von einigen Ampere bis über 20 A mit minimalem Leistungsverlust und geringem Spannungsabfall ermöglicht.

2. Niedriger Temperaturkoeffizient (TCR) – ±50 ppm/°C bis ±100 ppm/°C gewährleistet stabile Widerstandswerte über Temperaturschwankungen hinweg, entscheidend für die präzise Strommessung.

3. Extrem niedrige Induktivität – Die Metalllegierungskonstruktion eliminiert praktisch parasitäre Induktivitäten und ist somit ideal für Hochfrequenz-Schaltkreise und schnelles Einschwingverhalten.

4. Großer Strombereich – deckt 2,5 A bis 21 A in einer einzigen Serie ab und bietet Designflexibilität über mehrere Leistungsstufen hinweg.

5. Kompakte vertikale Grundfläche – Das aufrechte Design mit radialen Anschlüssen minimiert den Flächenverbrauch der Leiterplatte und ermöglicht eine dichte Platzierung der Komponenten.

6.Hohe Stabilität und Zuverlässigkeit – Das Präzisionselement aus Metalllegierung bietet hervorragende Langzeitstabilität und Beständigkeit gegen Temperaturwechsel.

7. Flammhemmende Beschichtung – eingekapselt in ein haltbares, flammhemmendes Material, das die Sicherheitsanforderungen für Industrie- und Unterhaltungselektronik erfüllt.

8.Präzisionstoleranzen – Erhältlich in ±1 %, ±2 %, ±5 % und ±10 %, um sowohl hochpräzise als auch kostensensible Designs zu ermöglichen.

9. Anpassbare Parameter – Spezielle Widerstandswerte, Leitungsformung und abgestimmte Paare für anwendungsspezifische Anforderungen verfügbar.

10. Einfache PCB-Integration – Standard-Radialleiterabstand (5 mm bis 50 mm je nach Nennstrom), kompatibel mit automatisierten Bestückungsgeräten.

Produktanwendungen

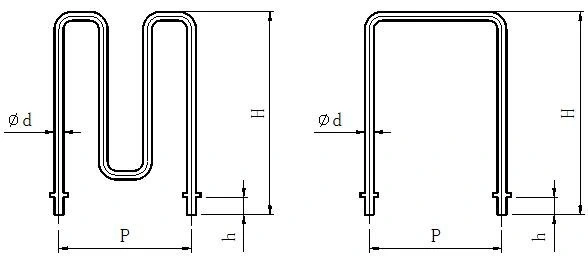

Zeichnung und Maße

Paket und Versand

RST Electric gewährleistet die sichere Lieferung aller Strommesswiderstände aus Metalllegierung:

● Großverpackung: Widerstände werden in antistatischen Beuteln mit Schaumstoffpolsterung verpackt und dann in Wellpappenkartons gelegt, um ein Biegen der Leitungen und eine Verformung der Elemente zu verhindern.

● Leitungsschutz: Leitungen werden mit Schaumstoff-Endkappen oder bleibildenden Abstandshaltern aus Kunststoff gerade gehalten.

● Dokumentation: Packlisten und Prüfbescheinigungen liegen jeder Sendung bei.

● Frachtoptionen: Expresskurier (DHL/FedEx/UPS) für kleine Mengen, Luftfracht für mittlere Mengen, Seefracht für Großbestellungen.

FAQ

F: Warum haben Sie sich für RST Electric entschieden?

A: Wir sind seit über 10 Jahren intensiv auf dem Gebiet der Stromerkennungswiderstände aus Metalllegierungen tätig. Wir verfügen über eine ISO 9001-zertifizierte Produktionsbasis. Wir kontrollieren jeden Schritt von der Legierungsauswahl über die Formung bis hin zur Erkennung während des gesamten Prozesses unabhängig und ohne Zwischenschritte. Dies sorgt für eine höhere Wirtschaftlichkeit. Darüber hinaus verfügt der Strommesswiderstand aus Metalllegierung über eine hohe Präzision und gute Wärmeableitung und eignet sich für verschiedene leistungselektronische Szenarien.

F: Welche Anpassungsdienste werden unterstützt?

A: Es wird eine vollständige dimensionale Anpassung unterstützt, einschließlich Nennstrom (2,5 A – 21 A), Widerstandswert (2 mΩ – 50 mΩ), Toleranz (bis zu ±0,5 %), Leitungsformung (einschließlich individueller Stützhöhe), Leitungsbeschichtung (Zinn-Blei, reines Zinn, Vergoldung) sowie personalisierte Anpassungen für Parameter wie Temperaturkoeffizient, TCR usw.

F: Welche Qualitätsgarantien gibt es?

A: Jeder Strommesswiderstand aus Metalllegierung wird einer 100-prozentigen elektrischen Prüfung (Widerstandswert, Toleranz, TCR) unterzogen, und es werden interne Zuverlässigkeitstests durchgeführt, um die Stabilität bei Temperaturwechsel und Stromwechsel zu überprüfen. Wir halten uns strikt an die Norm ISO 9001, um sicherzustellen, dass jedes Produkt den Qualitätsanforderungen in Industriequalität entspricht.

F: Welche Liefer- und Kundendienstgarantien gibt es?

A: Für Produkte mit Standardspezifikation beträgt die Lieferzeit 7-10 Tage; Bei kundenspezifischen Produkten beträgt sie 10-15 Tage. Komplette Prüfberichte, Materialzeugnisse etc. werden der Ware beigelegt. Wir bieten eine 12-monatige Garantie. Es werden Ferndiagnose, Ersatzteilversorgung und technischer Support angeboten. Es kann auch Unterstützung beim Abschluss der Produktintegration und beim Debuggen angeboten werden.
