Strommesswiderstand

Der Strommesswiderstand von RST Electric bietet eine hochpräzise, ​​verlustarme Lösung zum Messen von Strömen in Anwendungen, die eine Verlustleistung von 1 W bis 3 W erfordern – eine häufige Anforderung im Batteriemanagement, in der tragbaren Elektronik und in industriellen Regelkreisen. Dieser niederohmige Widerstand nutzt ein Präzisionsmetalllegierungselement (Manganin oder ähnliches), das eine außergewöhnliche Kombination aus niedrigem Temperaturkoeffizienten (±50 bis ±100 ppm/°C), hoher Stoßstromfestigkeit und Langzeitstabilität bietet. Das vertikale, radial bedrahtete Gehäuse ist für minimalen PCB-Footprint optimiert und hat eine Gehäusehöhe von nur 4,5 mm. Dadurch eignet es sich für schlanke Geräte, bei denen der Höhenabstand eine Einschränkung darstellt.

Produktmerkmale

Bei der Konstruktion dieses Strommesswiderstands wird sowohl auf elektrische Präzision als auch auf mechanische Robustheit Wert gelegt. Das Widerstandselement wird aus einer hochstabilen Legierung hergestellt, dann an verzinnte Kupferleitungen geschweißt und in eine flammhemmende Beschichtung eingekapselt, die Schutz bietet und gleichzeitig eine effiziente Wärmeableitung ermöglicht. Das Open-Air-Design führt in Kombination mit den niedrigen Widerstandswerten (3 mΩ bis 100 mΩ) zu einer minimalen Eigenerwärmung und praktisch keiner Induktivität – entscheidend für die Wahrung der Signalintegrität in Hochfrequenz-Schaltkreisen und Anwendungen zur schnellen Transientenerfassung.

Verwandte Serien

Die FLQ50-Serie bietet drei Standardleistungswerte (1 W, 2 W, 3 W), die jeweils einen Widerstandsbereich von 3 mΩ bis 100 mΩ abdecken. Dieser breite Bereich ermöglicht es Entwicklern, den optimalen Spannungsabfall (typischerweise 50 mV bis 300 mV bei Vollausschlag) für die direkte Anbindung an Analog-Digital-Wandler und Operationsverstärker auszuwählen. Standardtoleranzen von ±1 %, ±2 %, ±5 % und ±10 % eignen sich sowohl für Präzisionsmessungen als auch für allgemeine Anwendungen. Als vertrauenswürdiger Hersteller von Strommesswiderständen in China kombiniert RST Electric über 10 Jahre Präzisionswiderstandstechnik mit strenger Qualitätskontrolle, um Komponenten zu liefern, die eine stabile, driftfreie Stromrückkopplung in den anspruchsvollsten Umgebungen bieten.

Technische Spezifikation

Produktdetails zum Strommesswiderstand

1. Optimiert für einen Leistungsbereich von 1 W bis 3 W – speziell entwickelt für Sensoranwendungen mit niedriger bis mittlerer Leistung, die in batteriebetriebenen und tragbaren Geräten üblich sind.

2. Extrem niedrige Widerstandswerte – von 3 mΩ bis 100 mΩ, was eine genaue Strommessung mit minimalem Leistungsverlust und Spannungsabfall ermöglicht.

3. Außergewöhnliche Temperaturstabilität – Niedriger TCR (±20 ppm/°C bis ±100 ppm/°C) sorgt für minimale Widerstandsdrift über den Betriebstemperaturbereich, was für Präzisionsmessungen entscheidend ist.

4. Extrem niedrige Induktivität – Die Metalllegierungskonstruktion eliminiert praktisch parasitäre Induktivitäten und bewahrt die Signalintegrität in Hochfrequenz-Schaltkreisen.

5. Schlankes Profildesign – Die Gehäusehöhe von nur 4,5 mm ermöglicht die Montage in Gehäusen mit begrenztem Platzangebot und in Geräten mit niedrigem Profil.

6.Flexibler Leitungsabstand – Anpassbare Leitungsabstände von 10 mm bis 25 mm passen sich verschiedenen PCB-Lochmustern und Layout-Anforderungen an.

7.Präzisionstoleranzen – Verfügbar in ±1 %, ±2 %, ±5 % und ±10 %, um sowohl hohe Genauigkeit als auch kostensensible Designziele zu erfüllen.

8.Hohe Stabilität und Zuverlässigkeit – Das Präzisionselement aus einer Metalllegierung bietet hervorragende Langzeitstabilität und Beständigkeit gegen Temperaturwechsel.

9. Flammhemmende Beschichtung – eingekapselt in ein haltbares, flammhemmendes Material, das die Sicherheitsanforderungen für Industrie- und Unterhaltungselektronik erfüllt.

10.Anpassbare Parameter – Spezielle Widerstandswerte, Leitungsformung und abgestimmte Paare für anwendungsspezifische Anforderungen verfügbar.

Produktanwendungen

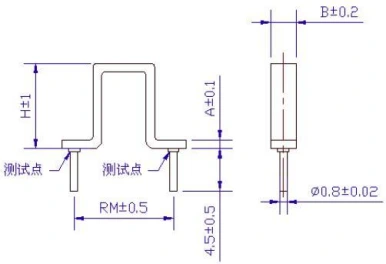

Zeichnung und Maße
