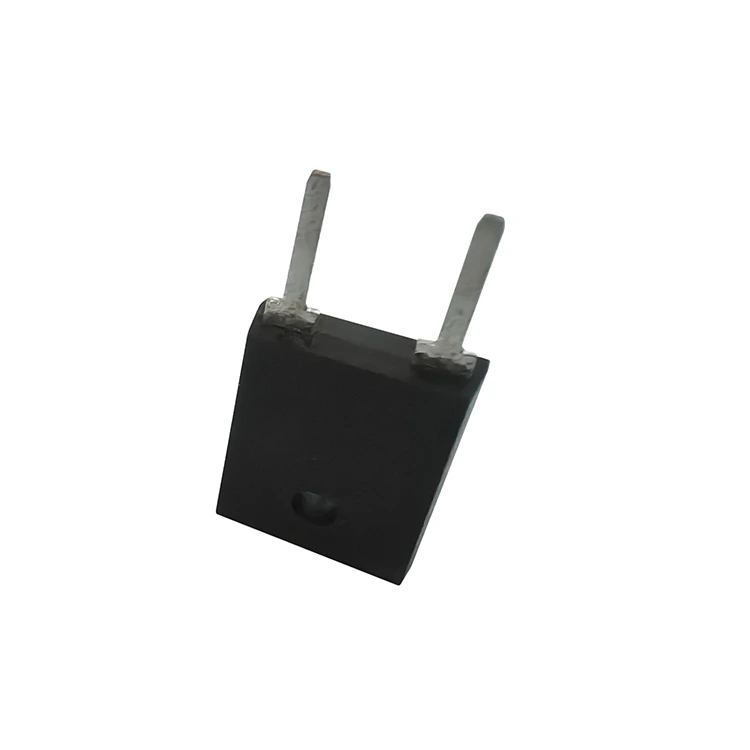

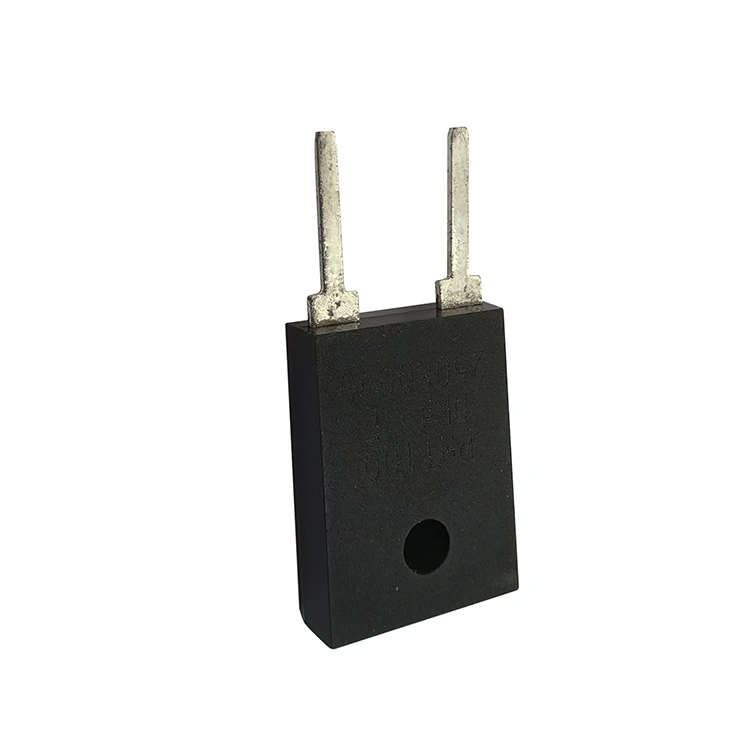

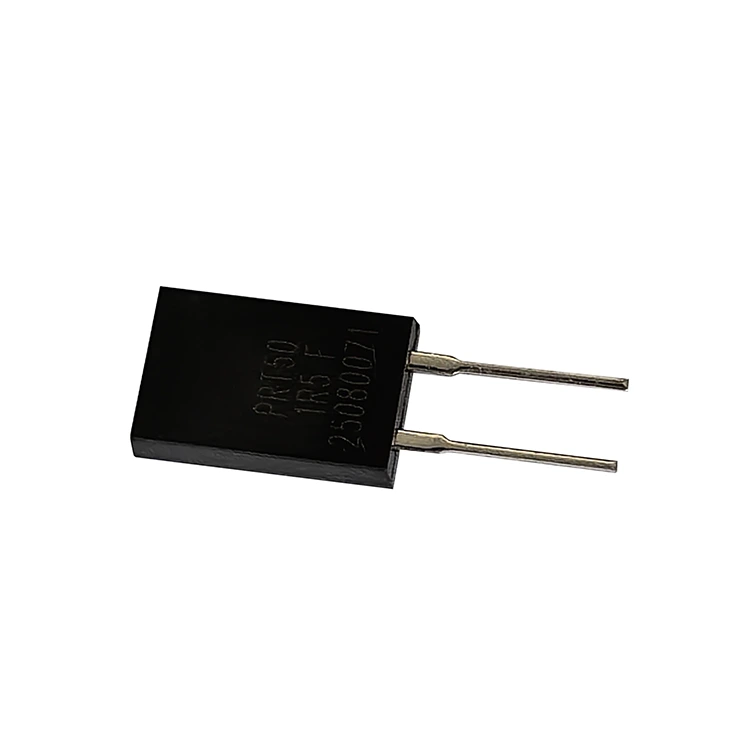

TO247 Dickschicht-Leistungswiderstand

Der Dickschicht-Leistungswiderstand TO247 von RST Electric stellt den nächsten Schritt bei der Verpackung von Leistungswiderständen dar und bietet eine deutlich höhere Belastbarkeit als herkömmliche TO220-Geräte und behält gleichzeitig einen vertrauten, einfach zu montierenden Formfaktor bei. Dieser auf einem Kühlkörper montierte Widerstand wurde für Anwendungen entwickelt, bei denen 35 W oder 50 W nicht ausreichen, größere am Gehäuse montierte Widerstände jedoch unpraktisch sind. Er liefert 100 W bei 25 °C Gehäusetemperatur (3,5 W ohne Kühlkörper) in einem kompakten TO247-Gehäuse. Die Ein-Schrauben-Montageschnittstelle vereinfacht die mechanische Integration und ermöglicht Ingenieuren die direkte Befestigung des Geräts an einem Kühlkörper oder Gehäuse mithilfe von thermischen Schnittstellenmaterialien für eine optimale Wärmeübertragung.

Optimierte Architektur

Der interne Aufbau dieses Hochleistungs-Dickschichtwiderstands ist sowohl hinsichtlich der elektrischen Leistung als auch der thermischen Effizienz optimiert. Auf einem Aluminiumoxidsubstrat wird eine hochstabile Widerstandsschicht abgeschieden, die dann mit dem Leiterrahmen drahtgebondet und in einem robusten geformten Kunststoffgehäuse eingekapselt wird. Diese Konstruktion bietet außergewöhnliche Isolationseigenschaften, hält 1800 VAC stand und hält einen Isolationswiderstand von mehr als 10 GΩ aufrecht. Die nichtinduktive Natur der Dickschichttechnologie gewährleistet eine minimale parasitäre Induktivität, wodurch sich der PRT100 für Hochfrequenz-Schaltkreise und schnelle Transientenanwendungen eignet.

Strikte Szenenanpassung

Die PRT100-Serie deckt einen breiten Widerstandsbereich von 0,2 Ω bis 1 MΩ ab, mit TCR-Optionen von ±50 ppm/°C (für Präzisionswerte >10 Ω) bis ±300 ppm/°C (für niederohmige oder hochohmige Bereiche). Die Standardtoleranzen umfassen ±1 %, ±5 % und ±10 % und eignen sich sowohl für hochpräzise Messgeräte als auch für allgemeine Leistungsanwendungen. Mit einem erweiterten Betriebstemperaturbereich von -65 °C bis +175 °C eignet sich dieser TO247-Widerstand gut für raue Umgebungen, in denen Zuverlässigkeit von größter Bedeutung ist. Als vertrauenswürdiger Hersteller von To247-Dickschicht-Leistungswiderständen in China kombiniert RST Electric über 10 Jahre Erfahrung im Dickschicht-Engineering mit Präzisionsfertigung, um Komponenten zu liefern, die eine zuverlässige, stabile Leistung in den anspruchsvollsten leistungselektronischen Schaltkreisen bieten.

Technische Spezifikation

Standardspezifikation

Elektrische Leistung

● Anschlussdrahtmaterialien: Verzinntes Kupfer

● Maximales Drehmoment: 0,9 Nm

● Die Nennleistung des PRT100 bei 25 °C beträgt 3,5 W ohne Kühlkörperplatte.

● Die Leistungsgrenze hängt von der Oberflächentemperatur des Gehäuses ab.

● Wärmeableitende Creme muss korrekt aufgetragen werden

Was sind die Vorteile unseres To247-Dickschicht-Leistungswiderstands im Vergleich zu denen unserer Mitbewerber?

1.Hohe Leistungsdichte – 100 W bei 25 °C Gehäusetemperatur, was kompakte Hochleistungsdesigns ermöglicht, ohne dass sperrige, am Gehäuse montierte Widerstände erforderlich sind.

2.TO247-Industriestandardpaket – Vertrauter Footprint mit Einzelschraubenmontage vereinfacht die mechanische Integration und das Wärmemanagement.

3.Erweiterter Temperaturbereich – Betrieb von -65 °C bis +175 °C, geeignet für raue Industrie-, Automobil- und Luft- und Raumfahrtumgebungen.

4. Hochspannungsfähigkeit – 700 V maximale Arbeitsspannung und 1800 VAC Spannungsfestigkeit gewährleisten einen sicheren Betrieb in Hochspannungskreisen.

5. Großer Widerstandsbereich – von 0,2 Ω bis 1 MΩ in einer einzigen Serie, der Anwendungen von der Hochstrommessung bis zur Spannungsteilung mit hoher Impedanz abdeckt.

6. Nicht-induktive Konstruktion – Die Dickschichttechnologie minimiert parasitäre Induktivität und ist somit ideal für Hochfrequenz-Schalt- und Snubber-Anwendungen.

7.Präzisionstoleranzen – Erhältlich in ±1 %, ±5 % und ±10 %, um sowohl hohe Genauigkeits- als auch Allzweckanforderungen zu erfüllen.

8. Optionen mit niedrigem TCR – So niedrig wie ±50 ppm/°C für Präzisionswerte >10 Ω, was eine stabile Leistung über Temperaturschwankungen hinweg gewährleistet.

9. Hervorragende Isolierung – Hält 1800 VAC mit einem Isolationswiderstand von >10 GΩ stand und gewährleistet so die Sicherheit in Hochspannungskreisen.

10.Robuste Konstruktion – Das geformte Kunststoffgehäuse schützt das Widerstandselement vor mechanischer Belastung, Feuchtigkeit und Verunreinigungen.

Produktanwendungen

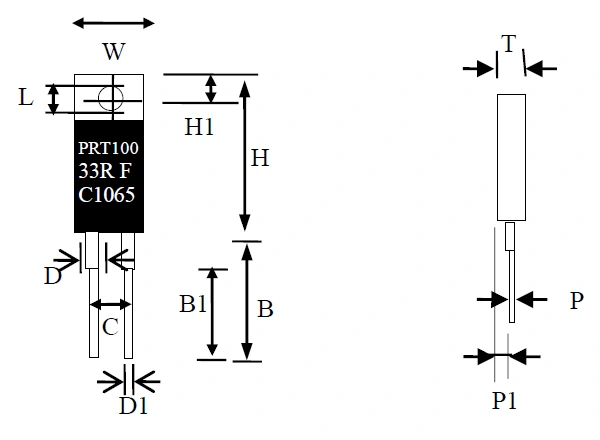

Zeichnung und Abmessungen:
