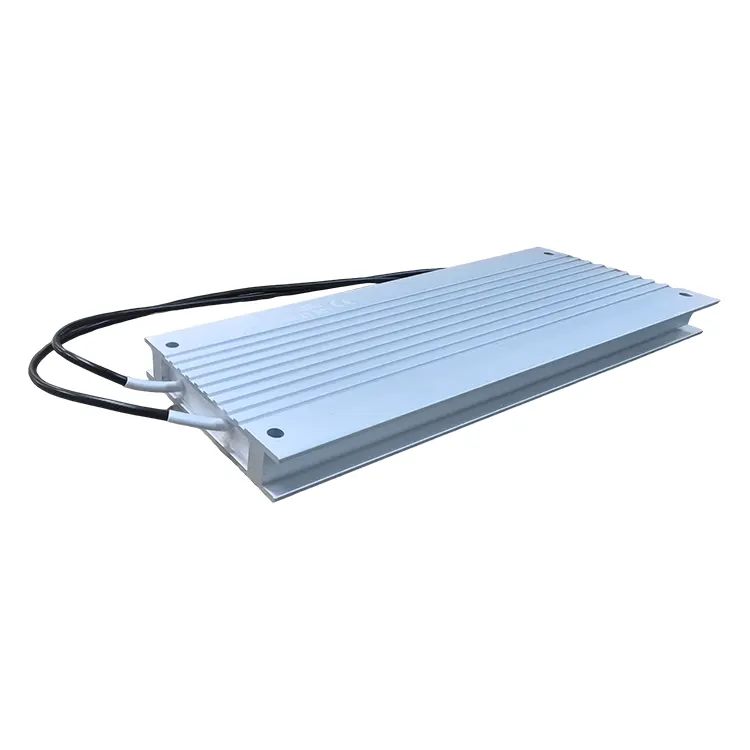

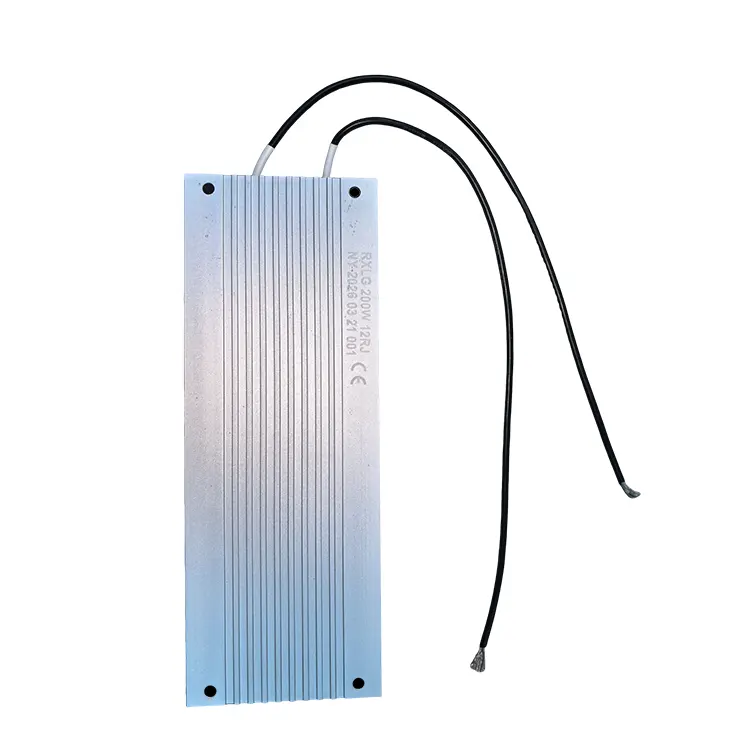

Metallbeschichteter Widerstand

Der Metal Clad Resistor von RST Electric stellt eine fortschrittliche Lösung für Anwendungen dar, die eine hohe Impulsfähigkeit in einem kompakten, flachen Gehäuse erfordern. Im Gegensatz zu herkömmlichen Leistungswiderständen verfügt dieser Low-Profile-Widerstand über ein spezielles drahtgewickeltes Element, das in einem robusten, metallummantelten Gehäuse eingekapselt ist und speziell für die Kühlkörpermontage entwickelt wurde, um eine verbesserte Verlustleistung zu erreichen. Bei Montage auf einem geeigneten Kühlkörper verdoppelt sich die Nennleistung – beispielsweise liefert der RXLT150 150 W ohne Kühlkörper und 300 W mit Kühlkörper und bietet Ingenieuren so eine außergewöhnliche Designflexibilität, die Platz- und Wärmeanforderungen in Einklang bringt.

Bei der Konstruktion liegt der Schwerpunkt auf Zuverlässigkeit unter extremen Bedingungen: Jede Einheit hält 5 Sekunden lang Impulsüberlastungen mit dem Zehnfachen der Nennleistung stand und eignet sich daher ideal für die Erfassung regenerativer Energie in Bremskreisen und das Überstehen vorübergehender Überspannungen in Wechselrichteranwendungen. Standardkabel für 600 V vereinfachen die Feldverkabelung und gewährleisten einen sicheren Betrieb in industriellen Mittelspannungsumgebungen. Der flache Formfaktor – mit deutlich geringeren Höhen im Vergleich zu herkömmlichen Rohr- oder Chassismontage-Widerständen – ermöglicht den Einbau in flache Gehäuse, Motorklemmenkästen oder die direkte Befestigung am Antriebschassis.

Die elektrische Leistung wird durch strenge Tests validiert: Der Isolationswiderstand übersteigt 10 GΩ bei 500 V und die dielektrische Festigkeit wird bei 4000 V Wechselstrom überprüft, um einen sicheren Betrieb in Hochspannungssystemen zu gewährleisten. Der Temperaturkoeffizient wird innerhalb von ≤ ±150 ppm/°C gehalten, was stabile Widerstandswerte über den gesamten Betriebsbereich bis zu einer Oberflächentemperatur von +250 °C garantiert. Als vertrauenswürdiger Hersteller von metallverkleideten Widerständen in China kombiniert RST Electric über 10 Jahre Erfahrung in der Leistungswiderstandstechnik mit Präzisionsfertigung, um Komponenten zu liefern, die den anspruchsvollen Anforderungen moderner Leistungselektronik gerecht werden.

Technische Spezifikation

Produktmerkmale

1.Hohe Impulsfähigkeit – Widersteht Impulsüberlastungen von 10 × Nennleistung für 5 Sekunden, ideal für die Erfassung regenerativer Energie in Bremskreisen und zum Überstehen vorübergehender Überspannungen.

2. Flaches Design – Der kompakte Formfaktor ermöglicht die Installation in flachen Gehäusen, Motorklemmenkästen und Antriebssystemen mit begrenztem Platzangebot.

3.Flexible Leistungswerte – Zwei Wattwerte (mit/ohne Kühlkörper) bieten Designflexibilität; Die Leistung verdoppelt sich, wenn der Kühlkörper richtig montiert ist.

4.Hochspannungskabel – Standardkabel für 600 V vereinfachen die Feldverkabelung und gewährleisten einen sicheren Betrieb in industriellen Mittelspannungsanwendungen.

5. Hervorragende Isolierung – Isolationswiderstand ≥ 10 GΩ bei 500 V und dielektrische Festigkeit von 4000 V AC garantieren sicheren Betrieb in Hochspannungssystemen.

6. Niedriger TCR – Temperaturkoeffizient ≤ ±150 ppm/°C gewährleistet stabile Widerstandswerte über den gesamten Betriebsbereich bis zu +250 °C.

7. Optimiert für Brems- und Wechselrichter-Apps – Speziell entwickelt für dynamische Bremskreise, Wechselrichter-/Wandlerschutz und Motorantriebsanwendungen.

8.Robuste metallbeschichtete Konstruktion – Das Gehäuse aus Aluminiumlegierung bietet mechanischen Schutz und effiziente Wärmeübertragung auf die Montagefläche.

9. Großer Widerstandsbereich – von 2,2 Ω bis 1,1 kΩ, deckt verschiedene Anforderungen an Strommessung und Energieableitung ab.

Produktanwendungen

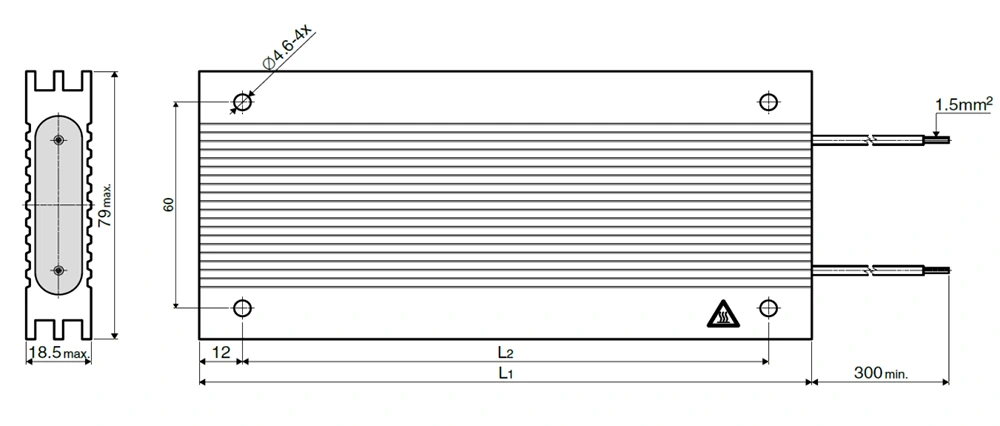

Zeichnung und Maße

Typ   L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Paket und Versand

Unabhängige Verpackung

RST Electric legt großen Wert auf die Sicherheit des Produkttransports. Jeder metallbeschichtete Widerstand ist einzeln verpackt. Es wird zunächst mit einer antistatischen elektrischen Luftpolsterfolie umwickelt und dann in eine unabhängige Verpackungsbox gelegt. Dies bietet umfassenden Schutz für das Metallgehäuse und die Kabelanschlüsse und vermeidet Schäden durch Reibung und Kollision beim Transport.

Verschiedene Verpackungsdesigns

Die Kabel werden aufgerollt, sortiert und mit Kabelbindern gesichert, um Beschädigungen beim Transport zu vermeiden; Bei Großbestellungen werden Wellpappkartons zur Verpackung verwendet, in deren Inneren sich Schaumstofftrennwände befinden, um zu verhindern, dass die Widerstände miteinander kollidieren.

Flexible Frachtdienstleistungen

Jede Warencharge wird von einer Packliste und einem Prüfzertifikat begleitet, was den Kunden die Überprüfung der Einhaltung der Vorschriften erleichtert. Die Frachtmethoden sind flexibel: DHL/FedEx/UPS-Express für kleine Chargen, Luftfracht für mittlere Chargen und Seefracht für große Chargen, um unterschiedlichen Anforderungen gerecht zu werden.

Strenge Tests

Alle Produkte werden vor dem Verpacken einer 100-prozentigen elektrischen Prüfung unterzogen. Zu den wichtigsten Prüfungen gehören Widerstandswert, Isolierung und Spannungsfestigkeit. Erst nach Erfüllung der Leistungsstandards werden sie versendet, um den stabilen Betrieb der Produkte sicherzustellen.

Warum RST Electric wählen?

Wenn es auf Impulsfähigkeit und kompaktes Design ankommt, liefert RST Electric.

Direkte Fabrik, Spezialisten für Metallverkleidungen

● Wir sind ein zertifizierter Hersteller mit Sitz in China, der sich seit über 10 Jahren auf die Produktion von metallbeschichteten Widerständen spezialisiert hat.

● Vollständige interne Kontrolle über die Herstellung drahtgewickelter Elemente, die Herstellung von Metallgehäusen und die Endmontage – Gewährleistung einer gleichbleibenden Qualität.

● Preisgestaltung direkt ab Werk für jeden Low-Profile-Widerstand, mit transparenter Kostenstruktur und ohne Zwischenhändler.

Professionelle Fertigung und Qualitätssicherung

● ISO 9001-zertifizierte Einrichtungen mit speziellen Produktionslinien für Hochimpulswiderstände.

● 100 % elektrische Prüfung (Widerstand, Isolierung, Dielektrizität) an jeder Einheit.

● Durch die Impulsüberlastvalidierung wird sichergestellt, dass jeder Widerstand die 10-fache Nennleistungsfähigkeit erreicht.

● Erfahrenes Ingenieurteam, spezialisiert auf Brems- und Wechselrichteranwendungen.

🌍Globale Erfahrung, vertrauenswürdiger Lieferant

● Bewährter Lieferant für Hersteller von Motorantrieben, Wechselrichterherstellern und Systemintegratoren für erneuerbare Energien weltweit.

● Erfolgsbilanz beim Export in über 40 Länder, darunter Deutschland, USA, Japan, Südkorea und Italien.

● Umfangreiches Fachwissen in Anwendungen, die eine hohe Impulsverarbeitung und ein kompaktes Design erfordern.

Endlose Anpassung

● Nennleistungen: 150 W bis 600 W (höher in benutzerdefinierten Konfigurationen verfügbar).

● Widerstandswerte: 2,2 Ω bis 1,1 kΩ (Sonderwerte verfügbar).

● Toleranz: ±5 % (kundenspezifische Toleranzen auf Anfrage erhältlich).

● Kabellängen: Standard- oder kundenspezifische Längen verfügbar.

● Anschlüsse: 600-V-Kabel / kundenspezifische Steckverbinder / freie Leitungen.

● Montage: Standard-Kühlkörpermontage / kundenspezifische Halterungen.

Zuverlässige Lieferung und lebenslanger Support

● Standardvorlaufzeit: 7–10 Tage für Standardbewertungen; 15–20 Tage für benutzerdefinierte Konfigurationen.

● Umfassende Dokumentation: Prüfberichte, Materialzertifizierungen, RoHS/CE-Erklärungen.

● Technischer Support für die Integration in Antriebe, Wechselrichter und Bremssysteme verfügbar.
