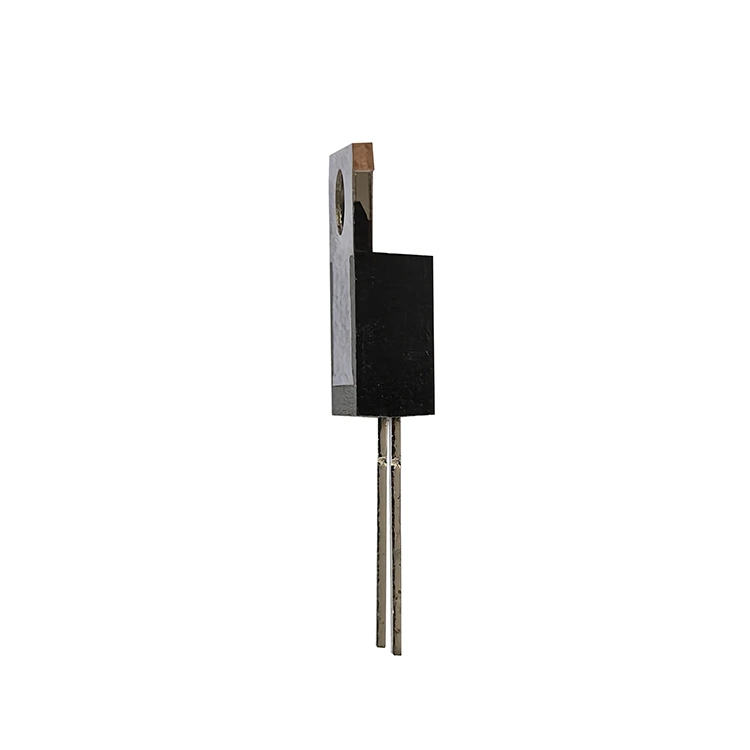

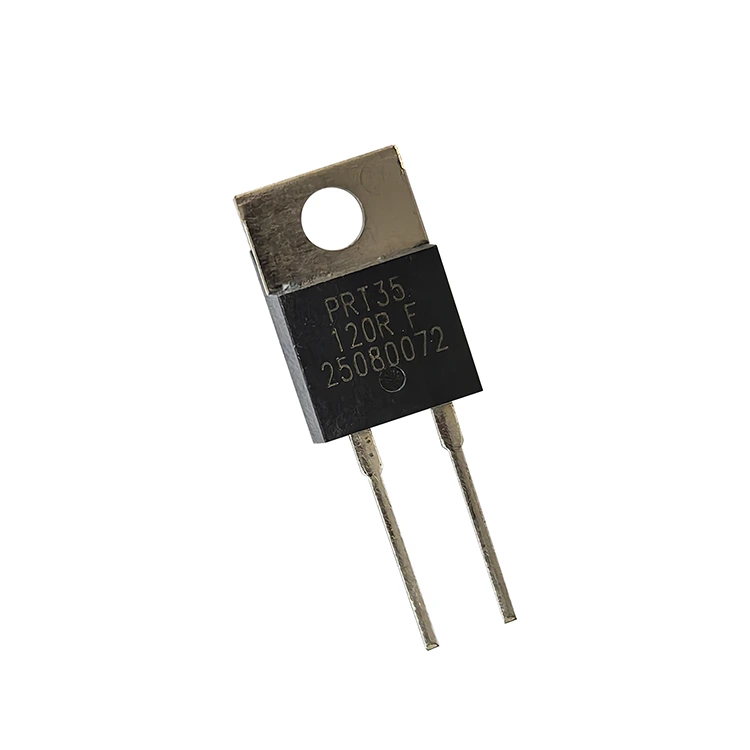

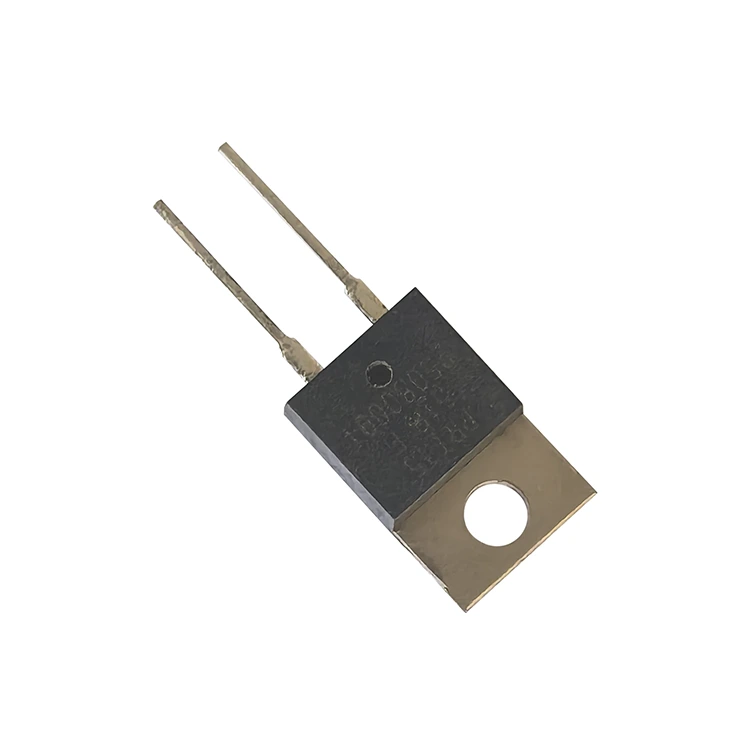

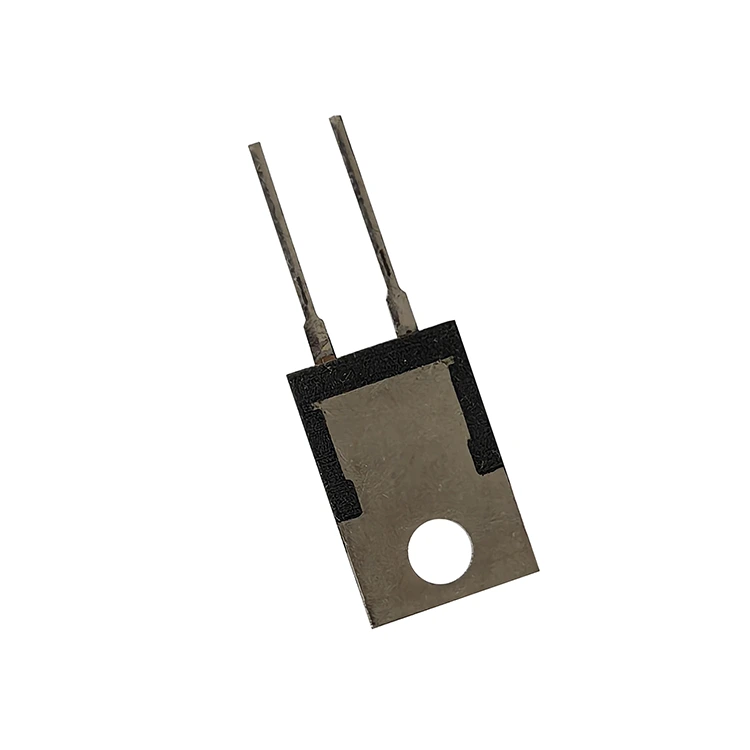

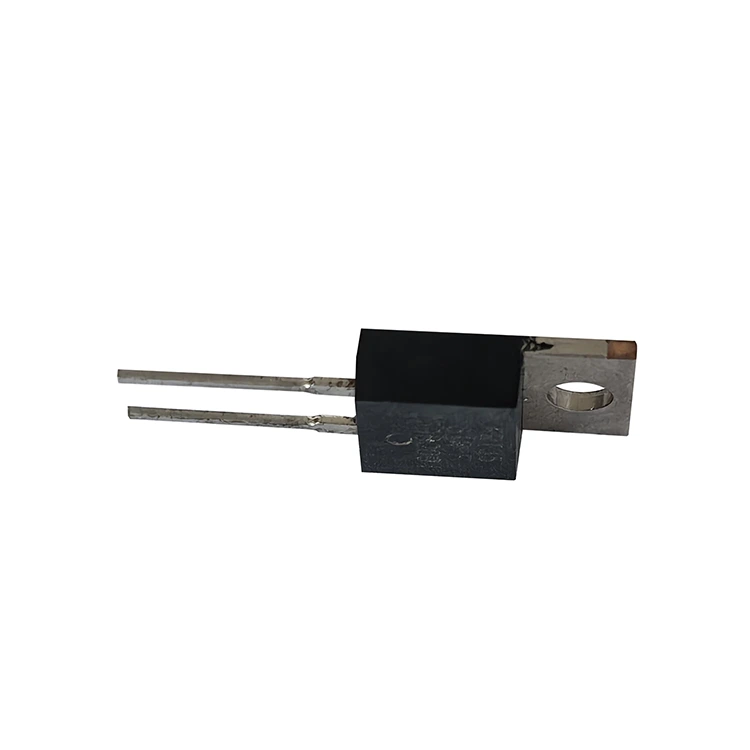

TO220 Dickschicht-Leistungswiderstand

Der TO220-Dickschicht-Leistungswiderstand von RST Electric schließt die Lücke zwischen herkömmlichen Durchsteck-Leistungswiderständen und fortschrittlichen oberflächenmontierbaren Geräten und bietet die thermische Leistung einer auf einem Kühlkörper montierbaren Komponente in einem bekannten TO220-Footprint. Dieser auf einem Kühlkörper montierte Widerstand ist für Anwendungen konzipiert, bei denen der Platz auf der Platine knapp ist, die Anforderungen an die Verlustleistung jedoch die Belastbarkeit von SMD-Komponenten übersteigen. Das TO220-Gehäuse ermöglicht die Installation mit nur einer Schraube direkt auf einem Gehäuse oder Kühlkörper und nutzt thermische Schnittstellenmaterialien, um die Wärme effizient vom Widerstandselement abzuleiten.

Interne Struktur

Der interne Aufbau dieses leistungsstarken Dickschichtwiderstands besteht aus einer hochstabilen Widerstandsschicht, die auf einem Aluminiumoxidsubstrat abgeschieden wird, das dann mit dem Leiterrahmen drahtgebunden und in einem geformten Kunststoffgehäuse eingekapselt wird. Diese Konstruktion bietet hervorragende Isolationseigenschaften, hält Spannungen von bis zu 1800 VAC stand und hält einen Isolationswiderstand von mehr als 10 GΩ aufrecht. Die nichtinduktive Natur der Dickschichttechnologie gewährleistet eine minimale parasitäre Induktivität, wodurch sich die PRT-Serie für Hochfrequenz-Schaltkreise eignet, bei denen drahtgewickelte Widerstände zu einer unzulässigen Phasenverschiebung führen würden.

Nennleistung

Die PRT-Serie ist in zwei Leistungsstufen erhältlich:

● PRT35 – 35 W bei 25 °C Gehäusetemperatur (2,5 W ohne Kühlkörper)

● PRT50 – 50 W bei 25 °C Gehäusetemperatur (3 W ohne Kühlkörper)

Die Widerstandswerte reichen von 0,1 Ω bis 1 MΩ, mit TCR-Optionen von ±50 ppm/°C (für Präzisionswerte über 10 Ω) bis ±300 ppm/°C (für niederohmige oder hochohmige Bereiche). Die Standardtoleranzen umfassen ±0,5 %, ±1 %, ±5 % und ±10 % und eignen sich sowohl für hochpräzise Instrumente als auch für allgemeine Leistungsanwendungen. Als vertrauenswürdiger Hersteller von To220-Dickschicht-Leistungswiderständen in China kombiniert RST Electric über 10 Jahre Erfahrung im Dickschicht-Engineering mit Präzisionsfertigung, um Komponenten zu liefern, die eine zuverlässige, stabile Leistung in anspruchsvollen leistungselektronischen Schaltkreisen bieten.

Technische Spezifikation

TCR nach Widerstandsbereich

Elektrische Leistung

● Anschlussdrahtmaterialien: Verzinntes Kupfer

● Maximales Drehmoment: 0,9 Nm

● Die Leistungsgrenze hängt von der Oberflächentemperatur des Gehäuses ab.

● Temperaturmessung erforderlich, um die Mitte der Kühlkörperplatte zu messen.

● Wärmeableitende Creme muss korrekt aufgetragen werden

Was sind die Hauptvorteile des To220-Dickschicht-Leistungswiderstands?

1.TO220-Standardpaket – Industriestandard-Footprint mit Einzelschraubenmontage vereinfacht die mechanische Integration und das Wärmemanagement.

2.Hohe Leistungsdichte – 35 W (PRT35) oder 50 W (PRT50) bei 25 °C Gehäusetemperatur, was kompakte Leistungsstufendesigns ermöglicht.

3. Großer Widerstandsbereich – von 0,1 Ω bis 1 MΩ in einer einzigen Serie, der Anwendungen von der Strommessung bis zur hochohmigen Spannungsteilung abdeckt.

4. Hervorragende Isolierung – Widersteht einer Durchschlagsfestigkeit von 1800 VAC mit einem Isolationswiderstand von >10 GΩ und gewährleistet so die Sicherheit in Hochspannungskreisen.

5. Nicht-induktive Konstruktion – Dickschichttechnologie minimiert parasitäre Induktivität, ideal für Hochfrequenz-Schaltanwendungen.

6.Präzisionstoleranzen – Erhältlich in ±0,5 %, ±1 %, ±5 % und ±10 %, um sowohl hohe Genauigkeits- als auch Allzweckanforderungen zu erfüllen.

7. Optionen mit niedrigem TCR – So niedrig wie ±50 ppm/°C für Präzisionswerte >10 Ω, was eine stabile Leistung über Temperaturschwankungen hinweg gewährleistet.

8. Einfache Montage – Montage mit einer M3-Schraube mit einem maximalen Drehmoment von 0,9 Nm; Für zuverlässige Lötverbindungen sind die Leitungen verzinnt.

9. Vielseitige Anwendungen – Geeignet für Schaltnetzteile, Überspannungsschutzschaltungen, Leistungsverstärker, Spannungsregelung und Impulsbelastung.

10.Robuste Konstruktion – Das geformte Kunststoffgehäuse schützt das Widerstandselement vor mechanischer Belastung und Umweltverschmutzung.

Produktanwendungen

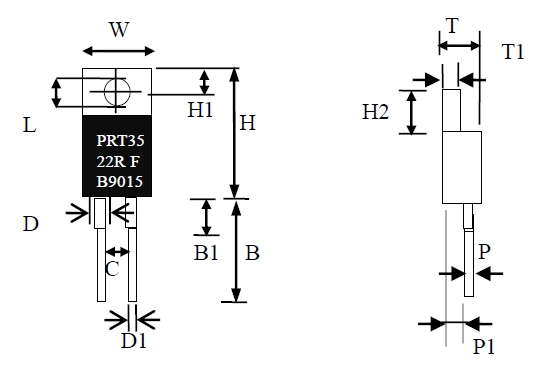

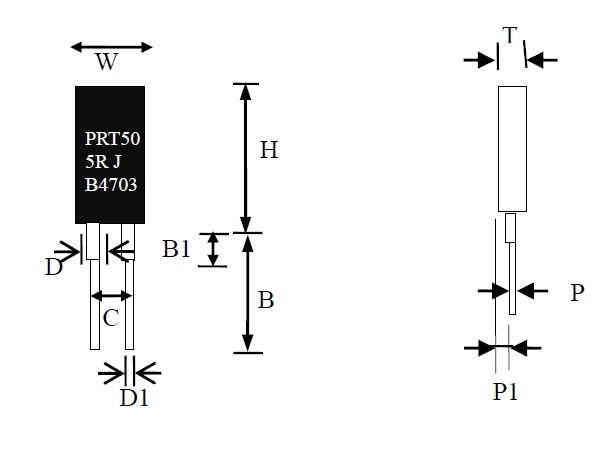

Zeichnung und Maße

Verpackungs- und Transportanweisungen

Unser Unternehmen kontrolliert jeden Transportschritt streng, um sicherzustellen, dass der To220-Dickschicht-Leistungswiderstand sicher ankommt.

Beim Massentransport werden antistatische Rohre oder Paletten als Verpackung verwendet. Jeder Widerstand ist unabhängig in einem antistatischen Beutel versiegelt und verfügt über eine Schaumstoffpolsterung, die ein Verbiegen der Stifte und eine Beschädigung der Komponenten wirksam verhindert. Am Stiftende ist zusätzlicher Schaumstoff angebracht, um Stöße beim Transport zu vermeiden. Es werden auch kundenspezifische Verpackungsdienstleistungen angeboten, die eine Anpassung der Verpackungsspezifikationen an die Einkaufsanforderungen ermöglichen.

Bevor jeder Widerstand das Werk verlässt, wird er einer 100-prozentigen elektrischen Prüfung unterzogen. Nur wer den Test besteht, wird verpackt. Im Lieferumfang sind eine Packliste, ein Inspektionsbericht und weitere vollständige Materialien enthalten. Die Versandart ist flexibel. Kleinserienbestellungen werden von internationalen Kurierdiensten wie DHL oder FedEx, mittlere Chargenbestellungen per Luftfracht und Großserienbestellungen per Seefracht transportiert, wobei Effizienz und Kosten im Einklang stehen. Die Lagerung sollte in einer gut belüfteten und trockenen Umgebung und fern von ätzenden Substanzen erfolgen, um eine Beeinträchtigung der Produktleistung zu vermeiden.

Vorteil der Direktlieferung ab Werk

Als Hersteller, der sich auf die Forschung und Produktion von To220-Dickschicht-Leistungswiderständen spezialisiert hat, verfügen wir über mehr als 10 Jahre Branchenerfahrung und erreichen eine vollständige Prozessselbstkontrolle von der Legierungsauswahl über die Dickschichtabscheidung bis hin zur Produktinspektion ohne Zwischenschritte. Durch das Direktlieferungsmodell ab Werk entfällt die von Zwischenhändlern erhobene Prämie, sodass Käufer qualitativ hochwertige Produkte zu günstigeren Preisen erhalten können. Gleichzeitig können wir eine maßgeschneiderte Produktion entsprechend den Anforderungen anbieten, die genau auf die tatsächlichen Nutzungsszenarien hinsichtlich Widerstandswert, Leistung und Pin-Spezifikationen abgestimmt ist.

Wir verfügen über ein komplettes Produktionssystem und haben die Qualitätszertifizierung ISO 9001 erhalten. Jedes Produkt wird strengen Tests unterzogen und erfüllt die Automobil- und Industriestandards. Wir verfügen außerdem über ein professionelles Engineering-Team, das technischen Support und Lösungsoptimierung leisten und Käufern dabei helfen kann, die Produktintegration effizient abzuschließen.

FAQ

1.Frage: Wie wirksam ist der Verpackungsschutz?

Antwort: Wir verwenden eine antistatische Verpackung und Schaumstoffpolsterung. Für den Massentransport verwenden wir spezielle Kartons. An den Stiften befinden sich zusätzliche Fixierungen, die Stöße und Beschädigungen beim Transport wirksam verhindern können. Gleichzeitig wird der Ware ein Prüfbericht beigefügt, um die Unversehrtheit der Produkte sicherzustellen.

2. Frage: In welchen Szenarien kann der Dickschicht-Leistungswiderstand To220 eingesetzt werden?

Antwort: Es eignet sich hauptsächlich für Szenarien wie Stromversorgung, Industriesteuerung und Automobilelektronik. Es unterstützt eine volldimensionale Anpassung, einschließlich Leistung, Widerstandswert, Pin-Spezifikationen, Anschlusstyp usw. Es kann entsprechend den tatsächlichen Anforderungen angepasst werden, um verschiedenen Nutzungsszenarien gerecht zu werden.

3. Frage: Ist die Produktqualität gewährleistet?

Antwort: Das Produkt wurde strengen Tests unterzogen und erfüllt die Zuverlässigkeitsstandards auf Automobilebene. Es gibt eine 12-monatige Garantie. Darüber hinaus werden Fehlerdiagnosen aus der Ferne und Nachschubservices für Ersatzteile angeboten. Dem Produkt liegen ein vollständiger Testbericht und Qualifizierungsdokumente bei, sodass ein sorgenfreier Kauf während des gesamten Prozesses gewährleistet ist.

4. Frage: Wie lang ist der Lieferzyklus?

Antwort: Wir bieten Direktlieferungen ab Werk an, was eine flexible Anpassung des Produktionszyklus ermöglicht. Bei Standardmodellen beträgt die Lieferzeit 10-15 Werktage. Bei kundenspezifischen Modellen beträgt die Lieferzeit 15–25 Werktage. Die Lieferzeit kann entsprechend den Einkaufsanforderungen angepasst werden und es wird auch technischer Support bereitgestellt.
