Nichtlineare Lastbank

RCD-Lastbank: Nichtlineare Lastsimulation in der Praxis

Die nichtlineare RCD-Lastbank von RST Electric stellt einen Paradigmenwechsel gegenüber herkömmlichen rein ohmschen Lasttests dar. Diese nichtlineare Lastbank wurde für Ingenieure und Forscher entwickelt, die reale elektrische Lasten – komplett mit Blindleistungskomponenten und unterschiedlichen Leistungsfaktoren – simulieren müssen. Sie integriert drei verschiedene Lasttypen: Resistiv (R) für die reine Wirkleistungssimulation, kapazitiv (C) für Spitzenleistungsfaktorbedingungen und Induktiv (L) für nacheilende Leistungsfaktorszenarien. Durch die Kombination dieser Elemente kann die RCD-Lastbank die elektrischen Eigenschaften von Motoren, Netzteilen, USV-Systemen und netzgebundenen Wechselrichtern genau nachbilden und so eine umfassende Leistungsvalidierung unter realistischen Betriebsbedingungen ermöglichen.

Hochpräzises Laden und flexible Leistungsfaktorsteuerung

Die Lastschrittauflösung beträgt branchenweit führende 0,1 kW für den Widerstandsmodus und 0,1 kVA für den RCD-Modus und ermöglicht so eine präzise Feinabstimmung der Testparameter. Die Ladegenauigkeit wird bei ±3 % gehalten und gewährleistet so wiederholbare und zuverlässige Testergebnisse. Das Gerät unterstützt zwei unterschiedliche Betriebsmodi: R-Lastmodus (rein ohmsch) und RCD-Lastmodus (kombiniert ohmsch, kapazitiv und induktiv), ausgewählt über die intuitive Touchscreen-Oberfläche. Der Leistungsfaktor kann im Bereich von 0,65 bis 1,0 (nacheilend oder voreilend) stufenlos angepasst werden und bietet so volle Flexibilität für die Prüfung der Einhaltung von Standards.

Dual-Mode-Steuerung und Fernkommunikation für intelligente Tests

Die Steuerung erfolgt im Dual-Modus: Die lokale Bedienung über einen hochauflösenden 7-Zoll-Touchscreen zeigt Spannung, Strom, Leistung, Frequenz und Leistungsfaktor in Echtzeit sowie Live-Trendkurven für jeden Parameter an. Datenprotokollierung und -export sind integriert, sodass Ingenieure Testergebnisse zur Analyse erfassen können. Für automatisierte Testsequenzen unterstützt die Lastbank die RS485/Modbus-RTU-Fernkommunikation und ermöglicht so die Integration mit PC-basierter Software für Fernladen, Datenerfassung und Berichterstellung. Als vertrauenswürdiger Hersteller nichtlinearer Lastbänke in China kombiniert RST Electric über 10 Jahre Erfahrung im Leistungstest mit Präzisionstechnik, um Lösungen zu liefern, die die Produktentwicklung beschleunigen und die Einhaltung internationaler Standards sicherstellen.

Technische Spezifikation

Produktmerkmale der nichtlinearen Lastbank

1. Nichtlineare RCD-Lastsimulation – Integriert ohmsche, kapazitive und induktive Elemente, um reale Lasten mit einstellbarem Leistungsfaktor von 0,65 bis 1,0 (nacheilend oder voreilend) genau zu emulieren.

2. Dreiphasige unabhängige Steuerung – Jede Phase kann separat geladen werden, was unsymmetrische Lasttests für dreiphasige Wechselrichter, USV-Systeme und Netzteile ermöglicht.

3. Ultrafeine Lastauflösung – Schrittweiten von 0,1 kW (ohmsch) und 0,1 kVA (RCD) ermöglichen eine präzise Simulation realer Lastschwankungen.

4. Duale Betriebsmodi – Umschaltbar zwischen reinem Widerstandsmodus (R) und kombiniertem RCD-Modus, um verschiedene Testanforderungen zu unterstützen.

5. Hochpräzise Messung – Multifunktionsgerät der Klasse 0,5 mit ±3 % Lastgenauigkeit sorgt für zuverlässige, wiederholbare Testergebnisse.

6.Intuitive Touchscreen-Schnittstelle – 7-Zoll-HMI mit Echtzeit-Parameteranzeige, Trendkurven, Datenprotokollierung und Exportfunktionen – für grundlegende Tests ist kein PC erforderlich.

7. Bereit für Fernautomatisierung – RS485/Modbus-RTU-Kommunikation ermöglicht die Integration mit PC-Software für automatisierte Testsequenzen und Datenerfassung.

8. Leiser, laborfreundlicher Betrieb – Zwangsluftkühlung mit Lüftern mit variabler Drehzahl sorgt für einen Geräuschpegel von ≤65 dB, geeignet für Labor- und Büroumgebungen.

9.Kompaktes und mobiles Design

10. Umfassende Sicherheit – Übertemperatur-, Überspannungs-, Überstrom- und Not-Aus-Schutzfunktionen gewährleisten einen sicheren Betrieb bei unbeaufsichtigten Tests.

Produktanwendungen

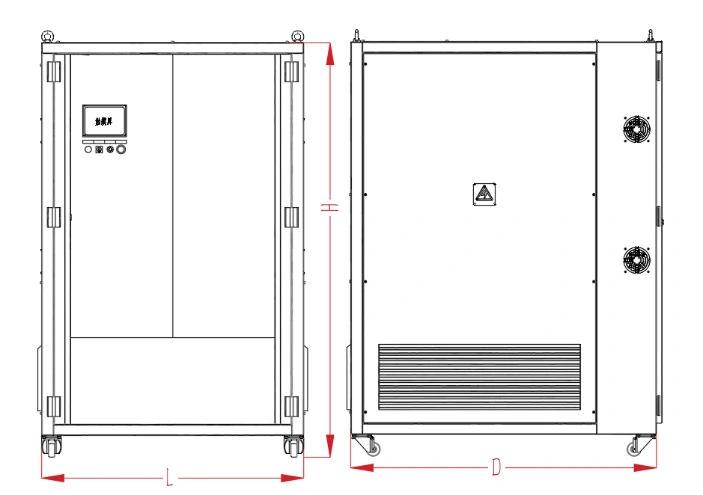

Zeichnung und Maße

Paket und Versand

RST Electric gewährleistet die sichere Lieferung jeder nichtlinearen RCD-Lastbank:

● Robuste Kiste: Das Gerät ist auf einer verstärkten Holzkufe mit Schaumstoffpolsterung montiert und für den internationalen Versand in einer maßgeschneiderten Sperrholzkiste eingeschlossen.

● Vibrationsschutz: Kritische Komponenten werden durch zusätzliche Verstrebungen gesichert, um Schäden während des Transports zu verhindern.

● Dokumentation: Packlisten, Werkstestberichte und Bedienungsanleitungen enthalten.

● Frachtoptionen: FCL-Seefracht, Luftfracht oder Tür-zu-Tür-Express verfügbar.

Alle Geräte werden vor dem Versand einer Werksabnahmeprüfung (FAT) unterzogen, einschließlich Volllast-Burn-In, Kalibrierungsüberprüfung und Kommunikationsprotokollvalidierung.

Warum RST Electric wählen?

Die Direktversorgung ab Werk ist gewährleistet

RST Electric ist ein offiziell zertifizierter Hersteller in China. Das Unternehmen widmet sich seit über 10 Jahren der Forschung und Produktion nichtlinearer Lastbänke und ist ein erfahrener Hersteller, der sich auf RCD-Lastkastenprodukte spezialisiert hat. Von der Konstruktion und Montage von Widerständen, Kondensatoren und Induktivitäten bis hin zur Endproduktinspektion wird der gesamte Prozess ohne jegliche Auslagerung unabhängig gesteuert. Dies gewährleistet von Anfang an eine stabile und einheitliche Qualität jedes Geräts. Durch das Direktlieferungsmodell ab Werk entfällt jeglicher Zwischenhändleraufschlag, sodass der Preis transparent und nachvollziehbar ist. Dies ermöglicht es Käufern, hochwertige nichtlineare Ladeboxen, die internationalen Standards entsprechen, zu einem günstigeren Preis zu erwerben, was die Beschaffungseffizienz und Kosteneffizienz deutlich verbessert.

Strenge Qualitätskontrolle

Wir verfügen über eine ISO 9001-zertifizierte Produktionsbasis, die mit speziellen Produktionslinien ausgestattet ist. Bevor jedes Gerät das Werk verlässt, wird es einer 100-prozentigen Alterung unter Volllast, einer Überprüfung des Leistungsfaktors, einer Kalibrierung des Kommunikationsprotokolls und anderen strengen Tests unterzogen, um sicherzustellen, dass keine minderwertigen Produkte auf den Markt kommen. Unser professionelles Engineering-Team ist auf die Prüfung von Leistungselektronik und die Einhaltung von Standards spezialisiert und kann jedes Detail des Produkts präzise steuern, um sicherzustellen, dass die Ausrüstung in verschiedenen Testszenarien stabil funktioniert und die Anforderungen verschiedener Anwendungen wie Forschung und Entwicklung, Produktion und Tests erfüllt.

Globale Kooperationserfahrung

Mit solider Produktqualität und professionellen Dienstleistungen sind wir zu einem zuverlässigen Lieferanten für globale Forschungs- und Entwicklungslabore, Hersteller von Leistungselektronik und Testinstitute für erneuerbare Energien geworden. Unsere Produkte werden in über 40 Länder und Regionen exportiert, darunter Deutschland, die Vereinigten Staaten und Japan. Wir sind auf dem Gebiet der nichtlinearen Lastsimulation tätig und kennen die Prüfnormen und Einkaufsanforderungen unterschiedlicher Branchen und Regionen. Wir können verschiedene Szenarien präzise abbilden und anpassungsfähigere Produktlösungen für globale Käufer bereitstellen.

Volldimensionale Anpassung

Wir können umfassende Anpassungsdienste anbieten. Der Leistungsbereich reicht von 30 kVA bis 300 VA+ und die Spannung unterstützt Standardspezifikationen wie 380 V und 400 V sowie kundenspezifische Anforderungen. Als Lasttyp kann zwischen reinem Widerstand, RCD-Mischung oder individuellem RLC-Verhältnis gewählt werden. Schrittgenauigkeit, Steuerungsmethode und Kommunikationsschnittstelle können je nach Bedarf angepasst werden. Dies entspricht perfekt den exklusiven Testanforderungen verschiedener Käufer und kann ohne zusätzliche Anpassungen in Betrieb genommen werden.

Garantierter Kundendienst

Wir bieten flexible Lieferzeiten. Standardmodelle werden innerhalb von 20–25 Tagen geliefert, maßgeschneiderte Modelle innerhalb von 30–45 Tagen. Wir können uns flexibel an die Produktions- und Prüfpläne der Einkäufer anpassen. Der Ware liegen vollständige Prüfberichte, Kalibrierzertifikate, Bedienungsanleitungen und weitere Materialien bei. Alle Produkte genießen eine 12-monatige Garantie. Während der Garantiezeit bieten wir Ferndiagnose von Fehlern, Ersatzteillieferungen sowie technischen Support wie Testprozessformulierung und Fehlerbehebung vor Ort. Wir sind dem Schutz der Käufer während des gesamten Prozesses voll und ganz verpflichtet.
