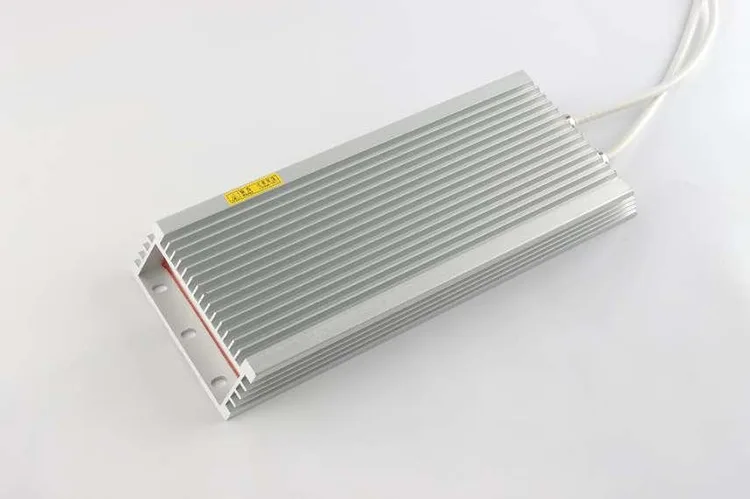

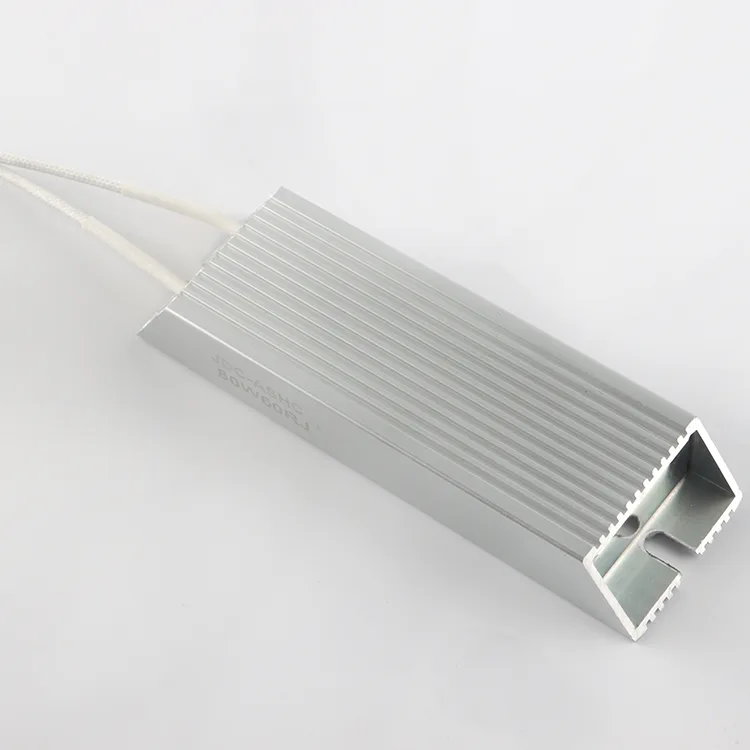

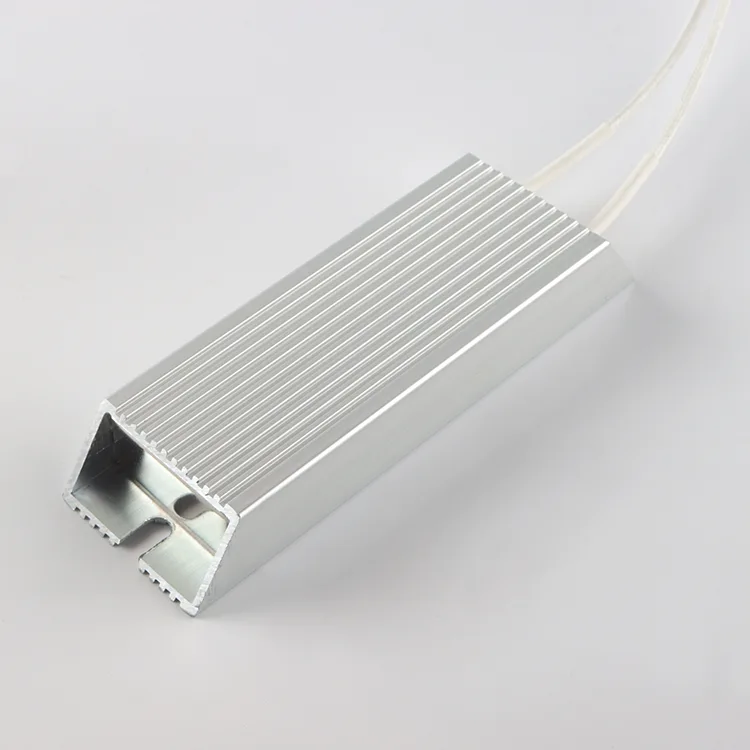

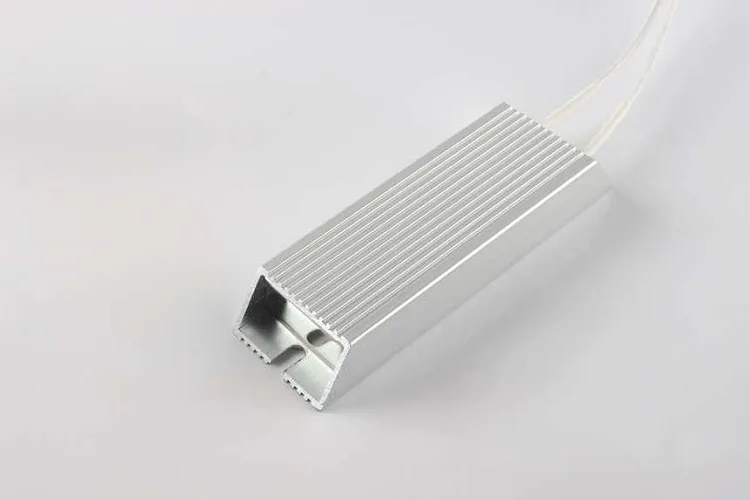

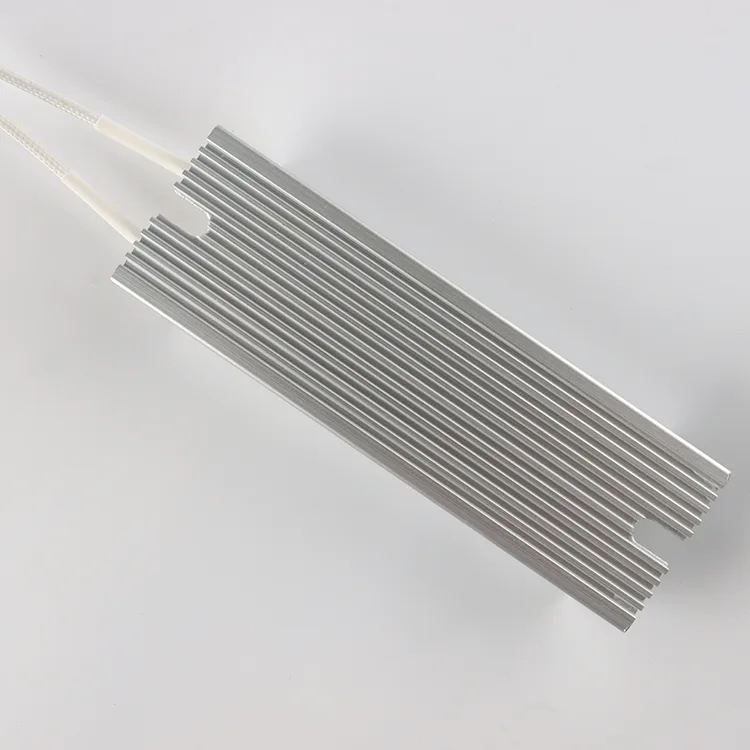

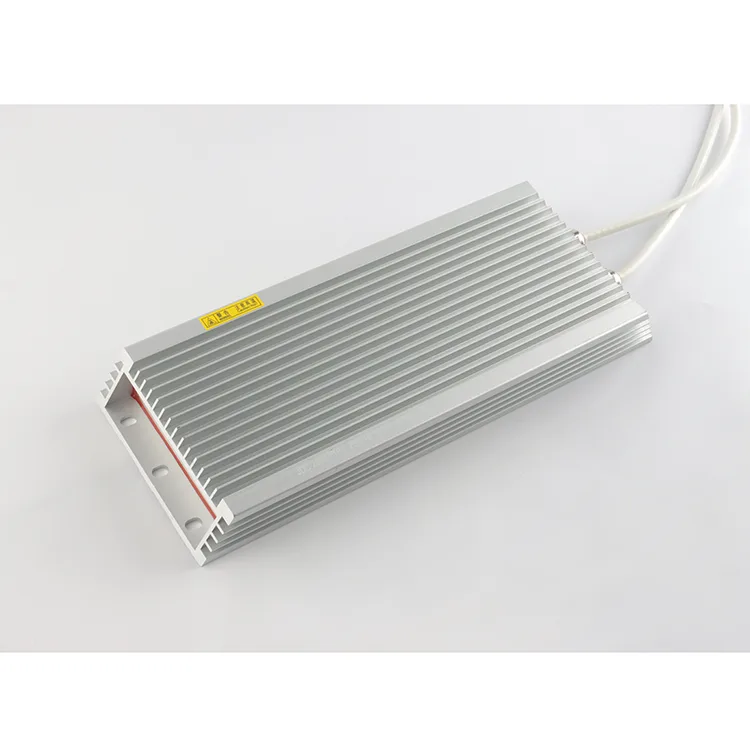

Widerstand im Aluminiumgehäuse

Der drahtgewickelte Bremswiderstand mit Aluminiumgehäuse der RXLG-Serie ist ein leistungsstarker industrieller dynamischer Bremswiderstand, der von RST Electric entwickelt und hergestellt wird, einem professionellen Widerstandslieferanten mit über 10 Jahren Erfahrung in Forschung, Entwicklung und Produktion. Der Widerstand mit Aluminiumgehäuse wurde speziell entwickelt, um die häufigen Mängel herkömmlicher offener Drahtwiderstände und keramischer Rohrwiderstände zu beheben, wie häufige Überhitzung, schwache Vibrationsbeständigkeit und kurze Lebensdauer unter kontinuierlichen dynamischen Bremsbedingungen.

Der RXLG-Bremswiderstand verfügt über ein integriertes Gehäuse aus extrudierter Aluminiumlegierung als All-in-One-Kühlkörper und einen Hochtemperatur-Keramikkern, der mit hochstabilem Widerstandsdraht aus Legierung umwickelt ist. Er verfügt über eine kompakte Struktur, eine hervorragende Wärmeableitungsleistung und eine starke Anti-Schock-Fähigkeit.

Sein Leistungsbereich reicht von 60 W bis 2000 W, mit Widerstandswerten von 0,1 Ω bis 10 kΩ. Es unterstützt zwei Widerstandstoleranzen (±1 % / ±5 %) und mehrere Temperaturkoeffizientenoptionen. Zur Anpassung an unterschiedliche Arbeitsumgebungen stehen drei Schutzarten (Standard IP20, optional IP54 und IP65) zur Verfügung.

Alle Produkte entsprechen den internationalen Zertifizierungsstandards CE und RoHS. Die Widerstände der RXLG-Serie sind weitgehend auf Frequenzumrichter (VFD), Servomotoren, Aufzüge, Kräne, USV-Stromversorgungen, Schweißgeräte und Stromerzeugungssysteme für erneuerbare Energien abgestimmt und eignen sich ideal für dynamisches Bremsen, regenerative Energieableitung und Lasttests. Wir unterstützen vollständige OEM- und ODM-Anpassungen in Bezug auf Leistung, Widerstand, Anschlusstyp und Installationsabmessungen und beliefern globale Lieferanten von Automatisierungsgeräten und Systemintegratoren.

Technische Spezifikationen

Standardabmessungen und -gewichte

Einzigartiges Strukturdesign und zentrale Wettbewerbsvorteile

Highlights des Tragwerksdesigns

Gerilltes Gehäuse aus extrudiertem Aluminium. Im Vergleich zu flachen Aluminiumgehäusen vergrößert das gerillte Design die Wärmeaustauschfläche um 42 %. Es realisiert eine passive natürliche Wärmeableitung ohne zusätzliche Kühlventilatoren, wodurch interne Hotspots effektiv reduziert und lokale Überhitzung bei längerem Dauerbetrieb vermieden werden.

1. Keramikkern-Wicklungsstruktur. Der hochtemperaturbeständige anorganische Keramikkern fixiert den Legierungswiderstandsdraht fest. Selbst bei langfristiger Gerätevibration verschiebt oder lockert sich der Widerstandsdraht nicht, wodurch die Widerstandsabweichung innerhalb des Standardtoleranzbereichs bleibt und eine stabile elektrische Leistung gewährleistet wird.

2. Vorgestanzte Montagebasis. Vorreservierte Standard-Montagelöcher an der Bodenschale ermöglichen eine schnelle Installation in Geräteschränken. Die Installation mit engem Kontakt verbessert die Wärmeleitungseffizienz um mehr als 30 % und maximiert so den Wärmeableitungsvorteil des Aluminiumgehäuses.

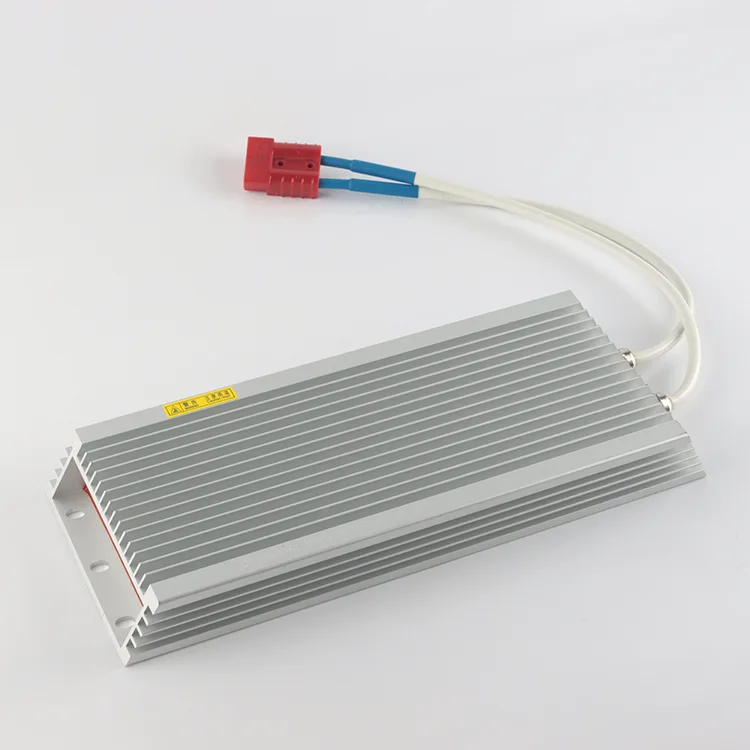

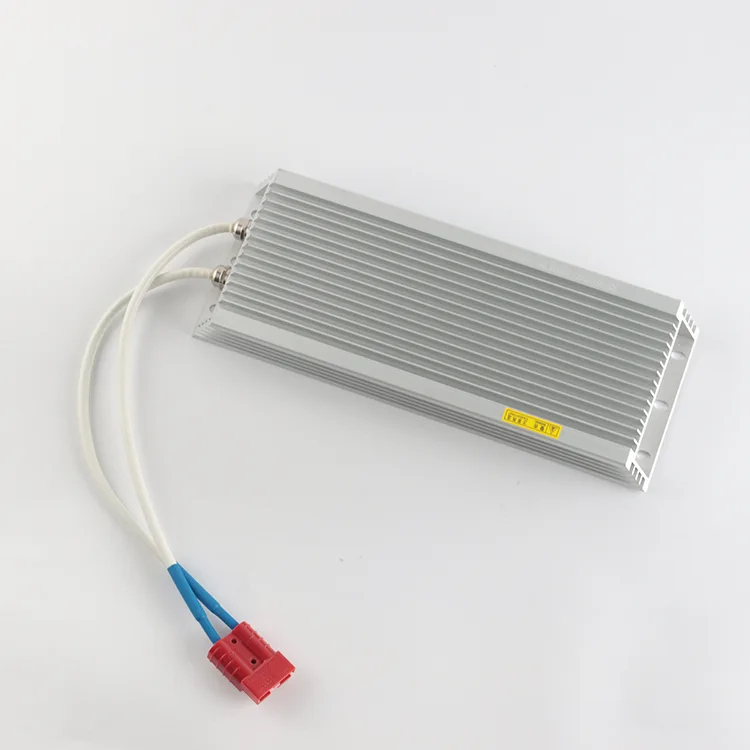

3. Mehrere optionale Terminals. Es stehen drei Anschlusstypen (Schraubanschluss, freiliegendes Kabel, kundenspezifischer Steckverbinder) zur Verfügung, um den Verkabelungsgewohnheiten verschiedener Automatisierungsintegratoren und Gerätehersteller gerecht zu werden und die Verkabelungseffizienz vor Ort zu verbessern.

Hauptproduktvorteile

1. Hervorragende Wärmeableitung und hohe Leistungsdichte

2. Starke mechanische und Umweltbeständigkeit

3. Einfache und flexible Installation

4. Zuverlässige elektrische Sicherheit.

5. Vollständige Spezifikationsabdeckung

6. Lange Lebensdauer

7. Flexible Anpassung

Vielfältige Anwendungsszenarien und Arbeitsprinzipien

Aluminiumgehäusewiderstände werden häufig in der industriellen Automatisierung, Leistungselektronik, Hebemaschinen, neuen Energien und anderen Bereichen eingesetzt. Die Kernfunktion ist das dynamische Bremsen und die regenerative Energiedissipation.

1. Frequenzumrichter (VFDs)

2. Netzteile und USV

3. Motorsteuerung und Automatisierung

4. Schweißausrüstung

5. Kräne und Aufzüge

Installationsspezifikationen und abgestufte tägliche Wartungsanleitung

Abgestufte Standards für die regelmäßige Wartung

1. Tägliche Stichprobe: Prüfen Sie, ob das Gehäuse verfärbt ist und ob die Anschlüsse beim Starten des Geräts einen ungewöhnlichen Geruch aufweisen. Beenden Sie die Verwendung sofort, wenn der Widerstand ungewöhnlich überhitzt.

2. Monatliche Routinewartung. Entfernen Sie Staub und Ölschmutz in den Aluminium-Wärmeableitungsnuten. Staubansammlungen sind die Hauptursache für einen Widerstandsüberhitzungsausfall.

3. Vierteljährliche Tiefenwartung: Unterbrechen Sie die Stromversorgung, ziehen Sie die Anschlussschrauben fest und testen Sie den tatsächlichen Widerstandswert mit einem Multimeter. Ersetzen Sie den Widerstand rechtzeitig, wenn der Widerstand den Toleranzbereich überschreitet.

4. Langfristige Wartung im Leerlauf. Lagern Sie Produkte in einem trockenen und belüfteten Lager. Schalten Sie das Gerät ein und lassen Sie es alle 3 Monate 30 Minuten lang laufen, um Feuchtigkeit aus dem Inneren zu entfernen und eine Verschlechterung der Isolationsleistung zu verhindern.

Echte Projektfälle mit quantifizierten Daten

Wir wählen vier typische globale Kundenfälle mit echten Schwachstellen, Lösungen und messbaren Verbesserungsdaten aus, um die Produktleistung unter tatsächlichen Arbeitsbedingungen zu zeigen.

Fall 1: Europäische OEM-Fabrik für Aufzüge (Spanien)

● Kundenproblem: Die ursprünglichen rohrförmigen Bremswiderstände überhitzten häufig und mussten drei bis fünf Mal pro Monat gewartet werden, was zu hohen Kundendienstkosten führte.

● Angenommene Lösung: Ersetzt durch RXLG 1000 W IP20-Bremswiderstand mit Aluminiumgehäuse.

● Betriebsdaten: Die Widerstände liefen 27 Monate lang ununterbrochen, ohne dass es zu Ausfällen durch Überhitzung kam. Die monatlichen Wartungskosten werden um 83 % reduziert und der Platz im Schrank wird um fast 35 % eingespart.

Fall 2: Südostasiatischer Kranhersteller (Vietnam)

● Customer Pain Point: Die Werkstatt liegt in einem Küstengebiet mit hoher Luftfeuchtigkeit und starken Vibrationen. Gewöhnliche Widerstände erleiden jedes Jahr in der Regenzeit häufig Kurzschlussausfälle.

● Angenommene Lösung: Maßgeschneiderte versiegelte RXLG 1500W IP54-Bremswiderstände.

● Betriebsdaten: Nach 22 Monaten Dauerbetrieb in der feuchten Werkstatt traten weder Wassereinbrüche noch Kurzschlussschäden auf. Durch Widerstandsfehler verursachte Geräteausfallzeiten werden von 12 Tagen pro Jahr auf weniger als 2 Tage pro Jahr reduziert.

Fall 3: Off-Grid Solar System Integrator (Australien)

● Kundenproblem: Herkömmliche Lastwiderstände können sich nicht an große Temperaturunterschiede im Freien anpassen, altern schnell und verlieren die Dump-Load-Funktion, was zu einer Überladung der Batterie führt.

● Angenommene Lösung: Maßgeschneiderter RXLG 500W IP65 vollständig wasserdichter Widerstand als redundante Solarstrom-Dump-Last.

● Betriebsdaten: Stabiler Außenbetrieb für 19 Monate. Die Anzahl der Batterieüberladungsfehler wird um 90 % reduziert.

Fall 4: Inländische CNC-Automatisierungsanlage

● Kundenproblem: Häufige Notstopps von Servomotoren führen zu einer schnellen Alterung gewöhnlicher Widerstände, die alle 3 bis 6 Monate ausgetauscht werden müssen.

● Angenommene Lösung: Angewandte RXLG 200W-Bremswiderstände mit Aluminiumgehäuse.

● Betriebsdaten: Die Widerstände halten täglich tausenden Bremsvorgängen stand und die Lebensdauer eines einzelnen Satzes verlängert sich auf mehr als 2 Jahre.

Verpackung und globaler Versand

Professioneller Verpackungsschutz

1. Jeder einzelne Aluminiumgehäusewiderstand ist mit einer kratzfesten PE-Folie umwickelt und in einem separaten kleinen Karton verpackt, um Kratzer auf dem Aluminiumgehäuse zu vermeiden.

2. Alle Anschlussstifte und Leitungen sind mit isolierenden Gummikappen abgedeckt, um eine Verformung der Leitungen und einen Kurzschluss beim Transport über große Entfernungen zu vermeiden.

3. Bei Großbestellungen werden im Umkarton Schaumstofftrennwände angebracht, um Kollisionen und Vibrationen abzufedern.

4. Vollständige Dokumente, einschließlich Werksinspektionsbericht, CE- und RoHS-Zertifikate und Packliste, sind jeder Warencharge beigefügt.

Globale Versandlösungen

1. Kleine Muster- und Testbestellungen: DHL, FedEx, UPS International Express, Lieferung innerhalb von 3–7 Werktagen.

2. Mittelgroße Batch-Bestellungen: Luftfracht, Gleichgewicht zwischen Zeit und Kosten.

3. Große Großbestellungen: Seefracht, die kostengünstigste Lösung für die Massenbeschaffung.

Inspektion vor dem Versand

Alle Widerstände der RXLG-Serie durchlaufen vor der Auslieferung eine 100 % vollständige Werksprüfung, einschließlich Widerstandsprüfung, Hochspannungsfestigkeitsprüfung und Wärmebilderkennung, um qualifizierte Produkte zu gewährleisten.

Häufig gestellte Fragen

F1: Kann der Standard-IP20-Widerstand in offenen Außenbereichen verwendet werden?

A: Nein. Die Schutzart IP20 schützt nur vor großen Feststoffpartikeln und ist nicht wasser- und feuchtigkeitsbeständig. Für Außenbereiche, feuchte oder spritzwassergefährdete Umgebungen wählen Sie bitte maßgeschneiderte IP54- oder IP65-versiegelte Widerstände, um interne Kurzschlüsse durch Wasserdampf zu vermeiden.

F2: Was führt dazu, dass der Widerstand nach Kurzzeitbetrieb schnell überhitzt?

A: Es gibt vier Hauptgründe:

① Der umgebende Raum ist blockiert, was zu einer schlechten Wärmeableitung führt;

② Staub sammelt sich und verstopft die Aluminium-Wärmeableitungsnuten;

③ Die tatsächliche momentane Bremsleistung übersteigt die Nennleistung des Widerstands;

④  Lose Anschlüsse verursachen einen übermäßigen Kontaktwiderstand.

F3: Können Widerstände in Reihe oder parallel geschaltet werden, um Leistung und Widerstand zu kombinieren?

A: Ja. Unterstützt werden Reihen- und Parallelschaltung. Unser professionelles technisches Team kann gezielte Serien-Parallel-Verdrahtungslösungen entsprechend Ihren erforderlichen Leistungs- und Widerstandsparametern bereitstellen, um eine kombinierte Hochleistungslast zu realisieren.

F4: Wie lauten Ihre Garantiebestimmungen?

A: Bei korrekter Installation und normalen Betriebsbedingungen gewähren wir eine weltweite Garantie von 12 Monaten. Mittlerweile bieten wir lebenslange kostenlose technische Beratung zur Parameterauswahl, Installation und Fehlerbehebung.

F5: Unterstützen Sie benutzerdefinierte Parameter und Erscheinungsbilder?

A: Auf jeden Fall. Wir können Nennleistung, Widerstandswert, Toleranz, IP-Schutzart, Anschlusstyp, Montagegröße und Gehäusefarbe gemäß Zeichnungen oder Anforderungen anpassen. OEM- und ODM-Dienste sind vollständig verfügbar.

F6: Was ist der Betriebstemperaturbereich dieses Widerstands?

A: Die normale Betriebsumgebungstemperatur reicht von -55 ℃ bis +200 ℃ und passt sich an Werkstätten mit hohen Temperaturen und Außenumgebungen mit niedrigen Temperaturen in verschiedenen Regionen an.
