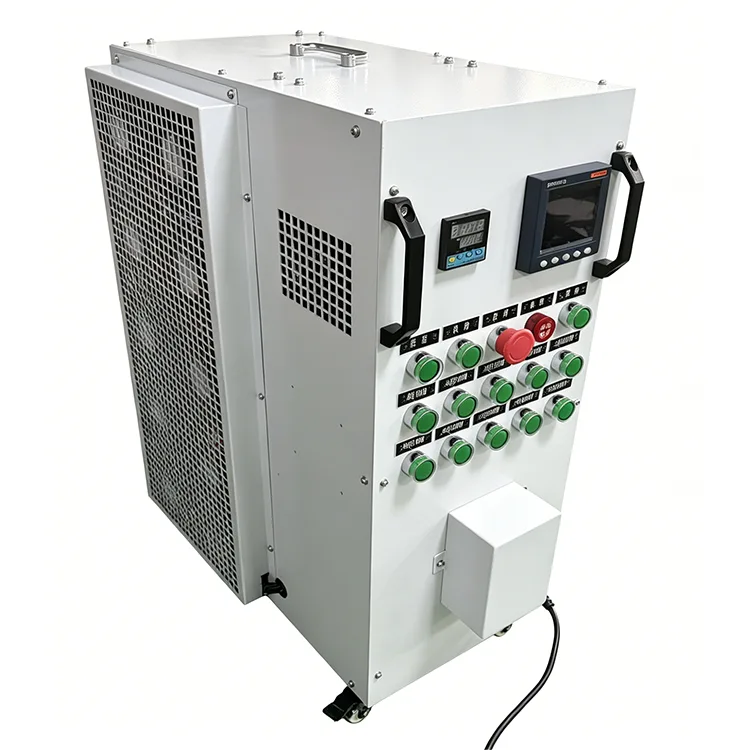

120 kW-200 VAC Lastbank

3. Kernkomponentenmaterial und Prozesseinführung

3.1 Lastwiderstandseinheit

1. Widerstandsdraht aus Fe-Cr-Al-Legierung mit hoher Temperaturbeständigkeit, Oxidationsbeständigkeit und ausgezeichneter thermischer Stabilität

2. Gleichmäßige Wärmeentwicklung, keine Verformung oder Alterung bei langfristigem Volllastbetrieb, geringe Widerstandsdrift

3. Optimiert für 400-Hz-Zwischenfrequenz-Arbeitsbedingungen, geringe Blindverluste und stabile reine Widerstandseigenschaften

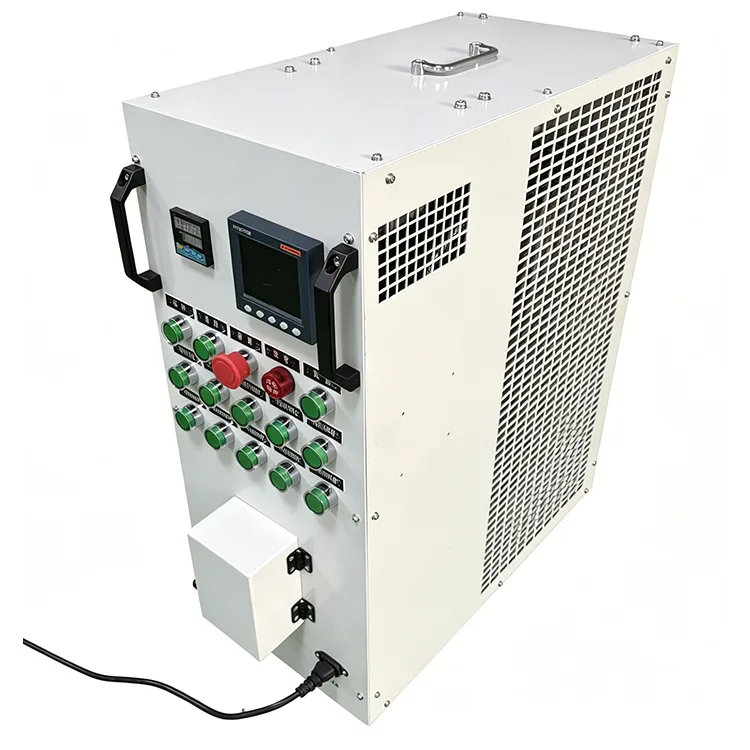

3.2 Kühlventilatorsystem

1. Die tragbare 120-kW-200-V-Wechselstrom-Lastbank ist mit speziellen geräuscharmen Axialventilatoren, hoher Festigkeit, Korrosionsbeständigkeit und langer Lebensdauer ausgestattet

2. Großes Luftvolumen und großer Luftdruck, um die Wärme schnell von den Lademodulen abzuleiten

3. Mehrere mechanische Temperatursensoren im Ladebereich und Luftauslass installiert; Automatischer Lastabwurf und Alarm bei Übertemperatur

4. Lüfterverriegelungslogik: Die Last kann erst eingeschaltet werden, wenn der Lüfter normal läuft, um ein Durchbrennen durch Überhitzung zu vermeiden

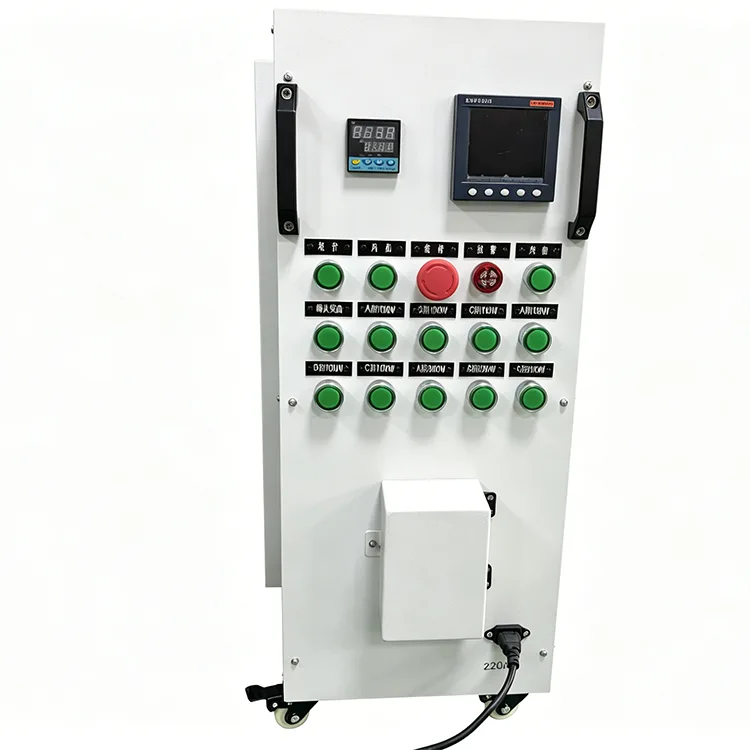

3.3 Kernteile der elektrischen Steuerung und Datenerfassung

1. Schütz: Schneider LC1D-Serie, Kontakt-Anti-Ablation und zuverlässige Wirkung

2. Niederspannungs-Steuerteile: Chint/Schneider-Leistungsschalter, Drucktasten und Anzeigeleuchten

3. Datenerfassung: Qingzhi-Multifunktionsmessgerät zur genauen Echtzeiterfassung von Spannung, Strom, Leistung und Frequenz

4. Leitfähige Teile: Sammelschiene aus reinem Kupfer, geringe Wärmeentwicklung und ausgezeichnete Oxidationsbeständigkeit

4. Standard-Bedienungsanleitung

4.1 Inspektion vor dem Betrieb

1. Aufstellung: Auf ebenem Boden im Innenbereich aufstellen; Reservieren Sie ≥30 cm Belüftungsraum am seitlichen Lufteinlass/-auslass. Blockieren Sie keine Luftkanäle

2. Prüfung des Erscheinungsbilds: Keine Schäden am Gehäuse; Rollen fest arretiert; Luftfahrtsteckdose intakt und dicht

3. Schaltkreisprüfung: Keine Alterung der internen Verkabelung; Klemmen gut befestigt; Messgerät und Anzeigen in gutem Zustand

4. Umweltprüfung: Von brennbaren Materialien und starken elektromagnetischen Störungen fernhalten; Entfeuchten Sie die Luft vorher in einer Umgebung mit hoher Luftfeuchtigkeit

4.2 Verkabelung und Einschaltvorgang

1. Lastverkabelung: Mit speziellem Luftfahrtstecker an Generator/Stromversorgung anschließen; kein Hot-Plugging erlaubt

2. Schalten Sie die Steuerspannung 220 V/50 Hz ein. Das Gerät wechselt in den Selbsttest- und Standby-Modus, wobei das Bedienfeld aufleuchtet

3. Bestätigen Sie, dass kein Fehleralarm vorliegt, und setzen Sie den Not-Aus-Knopf auf den Normalzustand zurück

4.3 Lasttestvorgang

1. Last schrittweise über den lokalen Drehknopf erhöhen: 0→25 % → 50 % → 75 % → 100 %; Schalten Sie nicht direkt auf Volllast um

2. Unterstützen Sie einen plötzlichen Lastanstieg und -abfall, um tatsächliche Leistungsauswirkungsszenarien zu simulieren

3. Beobachten Sie Spannung, Strom, Frequenz und Leistung in Echtzeit auf dem Bedienfeld und prüfen Sie das Laufgeräusch des Lüfters

4.4 Abschalt- und Abschlussverfahren

1. Last schrittweise auf Null reduzieren; Lassen Sie den Lüfter 3 bis 5 Minuten lang laufen, um die Wärme abzuleiten

2. Nach vollständiger Abkühlung die Steuerspannung abschalten und dann den Luftfahrtstecker abziehen

3. Entfernen Sie Staub und Feuchtigkeit von der Schrankoberfläche, verriegeln Sie die Rollen und lagern Sie sie ordnungsgemäß

5. Täglicher Wartungsleitfaden nach Zyklus

5.1 Sofortige Wartung nach jedem Gebrauch

1. Entfernen Sie Staub und Schmutz von der Gehäuseoberfläche und dem seitlichen Lufteinlass/-auslass, um den Luftkanal frei zu halten

2. Überprüfen Sie das Einsetzen und Herausziehen des Luftfahrtsteckers. Stellen Sie sicher, dass es an den Anschlüssen keine Überhitzung oder Oxidation gibt

3. Überprüfen Sie den Lüfterbetrieb auf ungewöhnliche Geräusche oder blockierte Rotation. Not-Aus-Taste zurücksetzen

4. Wischen Sie Feuchtigkeit vom Gehäuse ab, decken Sie die Schnittstelle mit einer Staubkappe ab und ordnen Sie die Begleitdokumente

5.2 Monatliche regelmäßige Wartung

1. Befreien Sie die Lüfterblätter und Lademodule gründlich von Staub

2. Überprüfen Sie die Schütze und Leistungsschalter von Schneider auf Kontaktablösung oder Schwärzung

3. Befestigen Sie die internen Kupferschienen und Verkabelungsklemmen, um ein Lösen durch langfristige Vibrationen zu verhindern

4. Kalibrieren Sie die Messgenauigkeit durch Vergleich mit einem Standardinstrument. Sofort kalibrieren, wenn die Abweichung den Standard überschreitet

5.3 Vierteljährliche/jährliche professionelle Wartung

1. Überprüfen Sie den Gesamtisolationswiderstand bei ausgeschaltetem Gerät mit einem Megaohmmeter. Halten Sie dabei den Isolationsstandard der Klasse F ein

2. Testen Sie nacheinander alle Schutzfunktionen, einschließlich Übertemperatur, Überspannung, Lüfterverriegelung und Not-Aus

3. Überprüfen Sie den Widerstandsdraht auf Verformung, Alterung oder teilweise Verfärbung

4. Führen Sie 1 Stunde lang einen Dauertest unter Volllast durch, zeichnen Sie Parameter, Temperatur und Alarmstatus auf und bewahren Sie die Testdateien auf

5. Die unteren Rollen schmieren, um eine reibungslose Bewegung zu gewährleisten

5.4 Wartung der Langzeitlagerung

1. In einem trockenen, belüfteten und schattigen Lagerhaus bei einer Umgebungstemperatur von 0℃~40℃ lagern

2. Alle 3 Monate 30 Minuten lang einschalten, um den Lüfter laufen zu lassen und die Feuchtigkeit aus dem Inneren zu entfernen

3. Bringen Sie Staubkappen an der Luftfahrtsteckdose und den Schnittstellen an. Halten Sie den Schrank feuchtigkeits- und rostfrei

4. Stellen Sie keine schweren Gegenstände darauf, um eine Verformung des Gehäuses und eine Verschiebung interner Komponenten zu vermeiden

6. Vollständige Analyse der Sicherheitsschutzfunktionen

1. Überspannungsschutz: Automatisches Entladen und Auslösen eines Alarms, wenn die Eingangsspannung den Sicherheitsschwellenwert überschreitet, wodurch sowohl das getestete Netzteil als auch die tragbare 120-kW-200-V-Wechselstrom-Lastbank geschützt werden

2. Übertemperaturschutz: Mehrpunkt-Temperatursensoren überwachen die Temperatur des Lademoduls in Echtzeit; Automatischer Lastabwurf, um ein Durchbrennen des Widerstands zu verhindern

3. Notstopp-Schutz: Manuelle Zwangsentladung mit einem Klick; Ladefunktion bei Not-Aus-Sperre gesperrt; Der Lüfter bleibt für eine kontinuierliche Wärmeableitung eingeschaltet

4. Lüfter-Verriegelungsschutz: Der Lastkreis wird gesperrt, wenn der Lüfter nicht startet oder ungewöhnlich stoppt, wodurch Schäden durch hohe Temperaturen ohne Kühlung vermieden werden

5. Adaptiver Überlastschutz: Das Stufengetriebedesign vermeidet sofortige Überlastungsauswirkungen und passt sich an verschiedene Schwankungen der 400-Hz-Stromversorgungsspannung an

7. Häufig gestellte Fragen

1. Normalerweise einschalten, aber nicht laden?

Überprüfen Sie drei Punkte:

① Lüfter nicht gestartet, Lüfterverriegelung sperrt Ladefunktion;

② Not-Aus-Taste nicht zurückgesetzt;

③ Schlechter Luftfahrt-Steckerkontakt oder unzureichende Steuerspannung.

2. Häufiger Übertemperaturalarm während des Betriebs?

① Seitlicher Lufteinlass/-auslass verstopft oder verstaubt;

② Umgebungstemperatur über +55 ℃ in geschlossenen Hochtemperaturräumen;

③ Lüfter altert bei unzureichender Geschwindigkeit;

④ Langfristiger Volllast-Dauerbetrieb ohne Pause.

3. Große Abweichung bei der Spannungs- und Leistungsmessung?

① Schlechter Verdrahtungskontakt mit großem Kontaktwiderstand;

② Parameterschwankung durch schnelle Lastumschaltung;

③ Messgerät ist für längere Zeit nicht kalibriert. Erneut verbinden und neu kalibrieren; Wenn der Fehler weiterhin besteht, wenden Sie sich an den Hersteller, um die Aufnahmeeinheit zu überprüfen.

4. Parallelverbindung zur Kapazitätserweiterung unterstützen?

Ja, die 1+N-Parallelschaltung wird für die Prüfung von Hochleistungsgeneratoren vollständig unterstützt. Behalten Sie die gleiche Spannung, Frequenz und synchrone Gangeinstellung bei, um einen stabilen kombinierten Lastbetrieb zu gewährleisten.

5. Geeignet für den langfristigen Einsatz in Umgebungen mit hoher Luftfeuchtigkeit und Salznebel an der Küste?

 Das Gerät kann ursprünglich einer relativen Luftfeuchtigkeit von über 95 % standhalten. IP20 eignet sich für Maschinenräume an der Küste im Innenbereich. Reinigen Sie den Salznebel monatlich und führen Sie regelmäßige Isolationstests durch, um die Lebensdauer erheblich zu verlängern.

6. Nur für 400-Hz-Gerätetests?

 Hauptsächlich für 400-Hz-Zwischenfrequenz ausgelegt, auch kompatibel mit 50-Hz-Netzfrequenzgeräten für ohmsche Lastprüfungen mit gültigen Anzeige- und Schutzfunktionen.

7. Kann die tragbare AC-Lastbank mit 120 kW und 200 V im Freien verwendet werden, wenn sie den Elementen ausgesetzt ist?

Nicht empfohlen. Dies ist ein IP20-Modell für den Innenbereich ohne regen-, sonnen- und staubdichtes Design für den Außenbereich. Bei Verwendung im Freien kommt es leicht zu Kondenswasserbildung und internen elektrischen Schäden.

8. Wie erfolgt ein Reset nach einem Fehleralarm?

Zuerst auf Null entladen, Steuerstrom abschalten, Temperatur-/Spannungs-/Lüfterfehler beheben; Starten Sie die Stromversorgung neu, nachdem versteckte Gefahren beseitigt wurden. Die Schutzlogik wird automatisch zurückgesetzt.

8. Echte Anwendungsfälle und Kundenrezensionen

Fall 1: Hersteller militärischer Mittelfrequenzenergie

1. Anforderung: Werksseitiger Volllast- und plötzlicher Lasttest für 400-Hz-Militärgeneratorsätze gemäß GJB-Militärstandardabnahme.

2. Anwendungseffekt: 120-kW-Schrittladung mit genauer Genauigkeit und einem stabilen tatsächlichen Fehler von ±2 %; Vierfachschutz vermeidet Kurzschluss- und Übertemperaturschäden am Prototyp; Das eingebaute Messgerät macht externe Prüfgeräte überflüssig.

3. Effizienzverbesserung: Alte Split-Load-Ausrüstung ersetzt; Ein-Personen-Bedienung möglich; tägliche Inspektionskapazität um 45 % erhöht, kein Hardwareausfall innerhalb von drei Jahren.

4. Kundenbewertung: Kompakte Größe mit Rollen für flexible Werkstattbewegungen, genaue Parameter und vollständigen Schutz, erfüllt vollständig die Abnahmeanforderungen militärischer Fabriken und ermöglicht eine einfache tägliche Wartung.

Fall 2: Coastal Marine Electrical Operation & Maintenance Company

1. Nachfrage: Jährliche Inspektion und Belastbarkeitsprüfung für dreiphasige 200-V-Dieselgeneratorsätze für die Schifffahrt in einer Umgebung mit hoher Luftfeuchtigkeit, Salznebel und großen Temperaturunterschieden.

2. Anwendungseffekt: Breite Temperaturanpassung von -20℃ bis +55℃, stabiler Dauerbetrieb ohne Kondensation oder Auslösung bei hoher Luftfeuchtigkeit; Stabile Zwangsluftkühlung ohne Übertemperaturauslösung nach 4-stündigem Volllastbetrieb.

3. Behobene Problempunkte: Ersetzen Sie die alte, sperrige Ladung mit geringer Präzision und leichter Überhitzung. Messgenauigkeit verdoppelt, jährlicher Wartungsausfall um 80 % reduziert, bessere Alterungsbeständigkeit durch Salznebel.

Fall 3: Aviation Ground Power Laboratory

1. Bedarf: F&E-Test der 400-Hz-Wechselrichter-Stromversorgung in universitären Forschungsinstituten, der häufiges Lastschalten und die Aufzeichnung elektrischer Daten erfordert.

2. Anwendungseffekt: Reibungslose Gangschaltung, unterstützt wiederholte plötzliche Lastwechsel, um tatsächliche Arbeitsbedingungen zu simulieren; Schneider Electric-Steuerungskomponenten mit hoher Start-Stopp-Lebensdauer, keine Kontaktablösung nach Hunderten von täglichen Schaltvorgängen; Echtzeit-Panel-Parameter sparen Kosten für die externe Datenerfassung.

Fall 4: Abnahmeprojekt für Standby-Generatoren im Industriepark

1. Nachfrage: Lastabnahmetest im Werk und vor Ort einer industriellen 200-V-Notstromversorgung, die Portabilität und schnelle Bereitstellung erfordert.

2. Anwendungseffekt: Nur 45 kg mit Rollen für einfache Bewegung, keine professionelle Installation erforderlich, Plug-and-Play; Die sanfte Stufenbelastung erkennt effektiv den Spannungsabfall und die Frequenzstabilität des Generators. Testdaten können direkt zur Abnahme eingereicht werden.

9. Hauptvorteile der tragbaren AC-Lastbank mit 120 kW und 200 V

1. Vollständige Standardkonformität: Konform mit nationalen, militärischen und industriellen Standards, geeignet für militärische, maritime, Luftfahrt-, industrielle und wissenschaftliche Forschungsszenarien

2. Erstklassige Markenkonfiguration: Kernkomponenten von Schneider, Chint und Qingzhi, Sammelschiene aus reinem Kupfer und hochwertiger Fe-Cr-Al-Widerstandsdraht für extreme Haltbarkeit

3. Leichtes und tragbares Design: 45-kg-Körper mit Universalrollen, einfacher Transport durch eine Person und jederzeitiger Einsatz im Innenbereich

4. Umfassender Sicherheitsschutz: Vierfachschutz gegen Überspannung, Übertemperatur, Not-Aus und Lüfterverriegelung, automatischer Alarm und Lastabwurf für sicherere Tests

5. Hohe Präzision und Stabilität: Hohe elektrische Mess- und Belastungsgenauigkeit, geringe Widerstandsdrift für Langzeitbetrieb; Prüfdaten gültig für die offizielle Abnahme

6. Flexible Erweiterung: 5 fest einstellbare Gänge plus parallele Unterstützung mehrerer Einheiten, die sowohl Feinprüfungen mit geringer Präzision als auch kombinierte Tests mit hoher Leistung erfüllen

7. Geringe Wartungskosten: Modulare Schrankstruktur mit universell austauschbaren Teilen; Die tägliche Wartung erfordert lediglich Staubreinigung und Klemmenbefestigung, was kostensparend und einfach zu warten ist

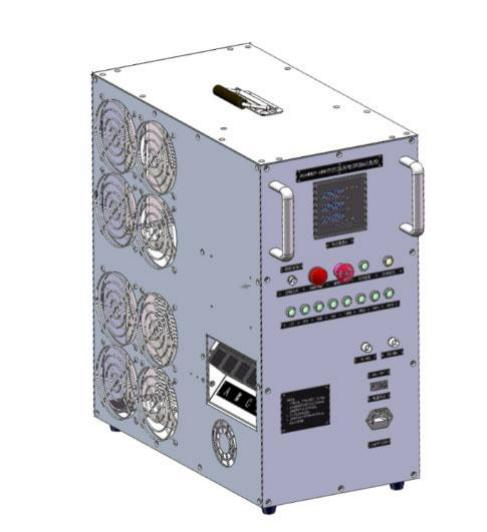

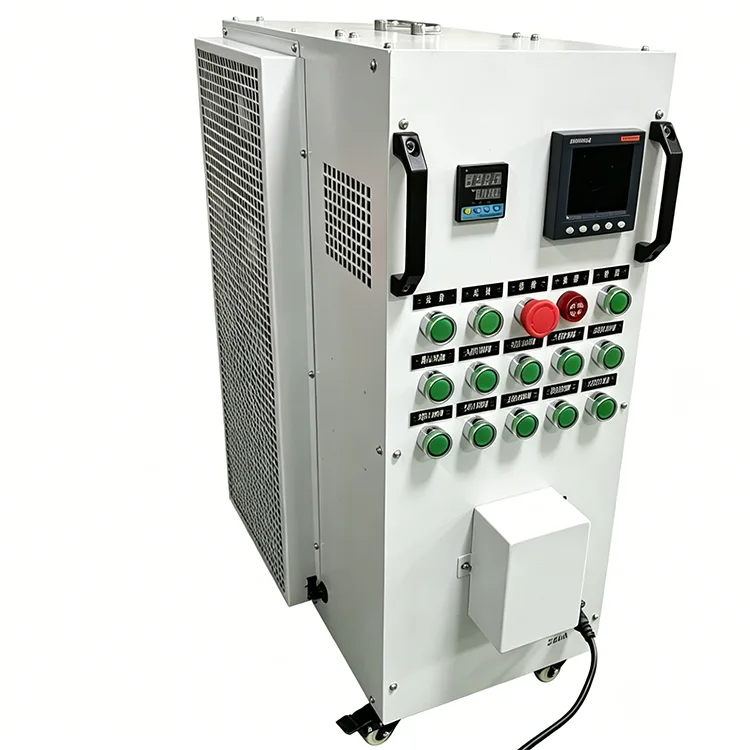

10. Kabinettsstruktur
