Neutraler Erdungswiderstand

Produktfunktion

Der Neutralerdungswiderstand von RST Electric spielt in modernen Mittelspannungsnetzen eine unverzichtbare Rolle. In fest geerdeten oder ungeerdeten Netzen können einphasige Erdschlüsse zerstörerische Ströme erzeugen, die Transformatoren, Kabel und rotierende Maschinen beschädigen und gleichzeitig gefährliche Tritt- und Berührungspotentiale erzeugen. Dieser Stromsystemwiderstand begegnet diesen Risiken, indem er einen genau berechneten Widerstand zwischen dem Neutralpunkt des Systems und der Erde einfügt und so den Erdschlussstrom auf ein beherrschbares Maß begrenzt – typischerweise zwischen 10 A und 2000 A – und gleichzeitig ausreichend Strom für empfindliche Erdschlussrelais zur Erkennung und Isolierung des betroffenen Stromkreises zulässt.

Produktleistung

Die technische Philosophie hinter diesem neutralen Erdungswiderstand legt Wert auf Langlebigkeit und Leistung unter extremen Bedingungen. Das Widerstandselement verfügt über eine gitterartige Konfiguration aus hochwertigen Edelstahllegierungen (SUS430 und SUS304), die aufgrund ihrer außergewöhnlichen Korrosionsbeständigkeit, ihres stabilen Temperaturkoeffizienten und ihrer Fähigkeit, wiederholten Temperaturwechseln bei Fehlerereignissen ohne mechanische Verschlechterung standzuhalten, ausgewählt wurden. Diese Elemente sind in robusten Gehäusen montiert, die in mehreren Materialoptionen erhältlich sind: Edelstahl SUS304 für den Standardeinsatz im Freien, SUS316 für Meeres- und Offshore-Umgebungen, die eine hervorragende Salzsprühbeständigkeit erfordern, oder lackierter verzinkter Stahl für kostengünstige Inneninstallationen.

Die elektrische Leistung wird durch umfassende Testprotokolle überprüft. Der Isolationswiderstand übersteigt 100 MΩ, während die dielektrischen Widerstandstests je nach Systemspannung eine Minute lang bei Werten von 32 kV bis 95 kV durchgeführt werden. Die BIL-Nennwerte (Basic Impulse Level) reichen von 60 kV bis 170 kV und stellen sicher, dass der Widerstand Blitzeinschläge und Schalttransienten ohne Isolationsfehler überstehen kann. Zeitwerte von 5 bis 60 Sekunden ermöglichen verschiedene Schutzsysteme, wobei der Widerstand so ausgelegt ist, dass er die volle Fehlerenergie absorbiert und dabei innerhalb der Temperaturgrenzen bleibt. Als vertrauenswürdiger Hersteller von neutralen Erdungswiderständen in China kombiniert RST Electric über 10 Jahre Erfahrung in der Leistungswiderstandstechnik mit einem tiefen Verständnis globaler Erdungspraktiken, um Komponenten zu liefern, die den strengen Anforderungen von Versorgungsunternehmen, Industrieanlagen und Entwicklern erneuerbarer Energien weltweit gerecht werden.

Technische Spezifikation

Produktmerkmale

1. Hohe Temperaturbeständigkeit – Gitterelemente aus Edelstahl, die so konstruiert sind, dass sie den extremen thermischen Belastungen von Fehlerstrombedingungen ohne Verformung, Durchhängen oder wesentliche Widerstandsänderungen standhalten.

2.Stabile Widerstandseigenschaften – Eine Legierung mit niedrigem TCR stellt sicher, dass der Widerstand während Fehlerzyklen innerhalb enger Toleranzen bleibt und eine genaue Strombegrenzung gewährleistet ist.

3.Robuste mechanische Konstruktion – Hochleistungsgitter aus rostfreiem Stahl mit verstärkten Stützen widerstehen Vibrationen, Stößen und magnetischen Kräften bei Störungen.

4.Integrierte Überwachungsoptionen – Optionale Stromwandler für die Fernmessung des Stroms, Wärmesensoren für den Übertemperaturschutz und Alarmkontakte für die SCADA-Integration.

5.IEEE32- und IEC-Konformität – Entwickelt und getestet, um internationale Standards für neutrale Erdungsgeräte zu erfüllen und zuverlässige Leistung und Bedienersicherheit zu gewährleisten.

6. Breiter Anwendungsbereich – Geeignet für Systeme von 6,3 kV bis 35 kV mit Fehlerströmen von 10 A bis 2000 A und für verschiedene Schutzphilosophien.

7.Flexible Zeitbewertungen – Verfügbar von 5 Sekunden bis 60 Sekunden, um spezifische Anforderungen an die Relaiskoordination und Fehlerbeseitigung zu erfüllen.

8. Korrosionsbeständige Gehäuse – Auswahl an Materialien, einschließlich SUS304, SUS316 und lackiertem verzinktem Stahl für optimale Haltbarkeit in jeder Umgebung.

9. Hohe Isolations- und Impulswerte – BIL-Nennwerte bis 170 kV und Netzfrequenzfestigkeit bis 95 kV gewährleisten das Überleben von Blitzeinschlägen und Schaltüberspannungen.

10. Kundenspezifische technische Möglichkeiten – Spezielle Spannungswerte, Widerstandswerte, Gehäusekonfigurationen und Überwachungspakete für einzigartige Anwendungen verfügbar.

Produktanwendungen

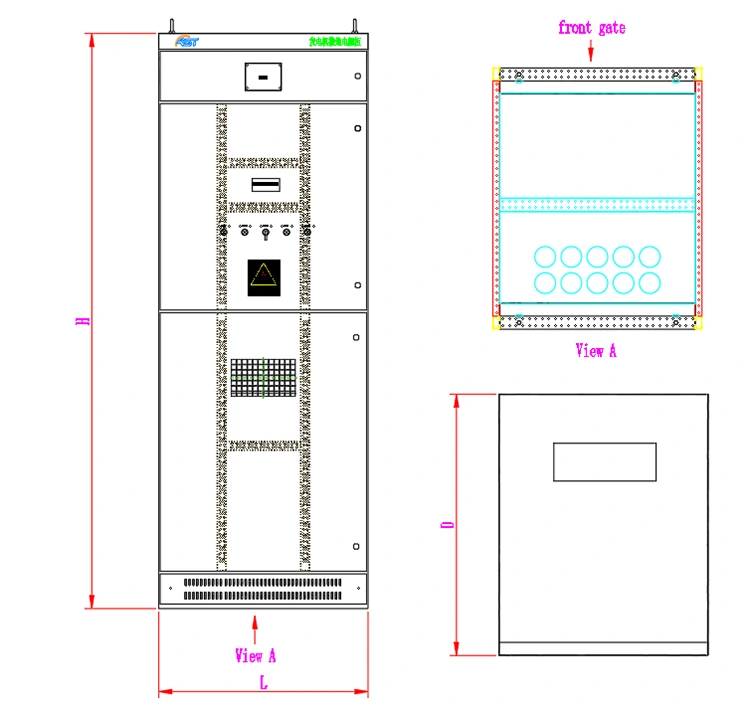

Zeichnung und Maße

Spezifikation L (mm) B (mm) H (mm) Gewicht (kg)

6,3&10kv-10~200A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

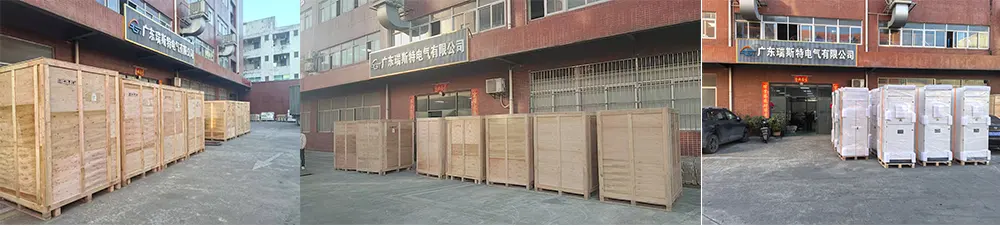

Paket und Versand

RST Electric implementiert strenge Verpackungsprotokolle für jeden neutralen Erdungswiderstand:

● Exporttaugliche Kiste: Jeder NER ist sicher auf einer robusten Stahlkufe montiert und in einer speziell angefertigten, begasungsfreien Sperrholzkiste eingeschlossen, die den ISPM 15-Standards für den internationalen Versand entspricht.

● Feuchtigkeitsschutz: Die Einheiten sind mit Trockenmittelpackungen in VCI-Folie (Vapor Corrosion Inhibitor) eingewickelt, um Kondensationsschäden während des Seetransports zu verhindern.

● Heben und Handhabung: Klare Kennzeichnung des Schwerpunkts und der Hebepunkte; Transporthalterungen und Spreizstangen sorgen für eine sichere Kranhandhabung.

● Buchsenschutz: Porzellanbuchsen sind mit wetterfesten Kappen und Schaumstoffpolsterung geschützt, um Schäden zu verhindern.

● Dokumentation: Die umfassende Versanddokumentation umfasst Packlisten, zertifizierte Werkstestberichte, Materialzertifikate und Unterstützung bei der Zollabfertigung.

● Frachtoptionen: Wir arbeiten je nach Bedarf mit erfahrenen Schwergutspediteuren für FCL-Seefracht, Projektladung, Stückgut oder Luftfracht zusammen.

Alle Geräte werden einer vollständigen Werksabnahmeprüfung (FAT) unterzogen, die bei Bedarf von Kundenvertretern überwacht wird, einschließlich Widerstandsmessung, Isolationswiderstand, Durchschlagfestigkeit und Sichtprüfung.

FAQ

F: Über welche Kernfertigungskapazitäten verfügt RST Electric?

A: RST Electric ist ein vollständig lizenzierter und zertifizierter Hersteller in China, der sich seit über 10 Jahren auf die Entwicklung und Produktion von Neutralerdungswiderständen spezialisiert hat. Das Unternehmen verfügt über eine vollständige Produktionskapazität mit vertikaler Integration, die von der Herstellung von Gitterkomponenten über die Gehäuseproduktion und die Montage des fertigen Produkts bis hin zu Inspektion und Abnahme reicht. Alle Prozesse werden während des gesamten Prozesses unabhängig kontrolliert, um eine stabile und nachvollziehbare Produktqualität zu gewährleisten und Qualitätsrisiken durch Outsourcing in jeder Phase auszuschließen. Wir verfügen über ein nach ISO 9001 zertifiziertes Werk, das mit speziellen Produktionslinien für Edelstahl-Gitterwiderstände und Mittelspannungskomponenten ausgestattet ist. Jeder Erdungswiderstand wird vor Verlassen des Werks einer 100-prozentigen Routineprüfung unterzogen, die Kernindikatoren wie Widerstandswert, Isolationswiderstand und Netzfrequenz-Stehspannung umfasst. Gleichzeitig werden auch Typprüfungen wie Blitzimpuls (BIL), Überprüfung des Temperaturanstiegs und Kurzzeitstromkapazität durchgeführt, um umfassend sicherzustellen, dass die Produktleistung den Standards entspricht. Darüber hinaus verfügt unser Ingenieurteam über große Erfahrung und konzentriert sich auf den Entwurf von Erdungssystemen, die Anwendung von IEEE32/IEC-Standards und die Schutzkoordination. Sie können die Kompatibilität des Produkts vom Design bis zur Produktion vollständig kontrollieren.

F: Welche Anpassungsparameter werden vom neutralen Erdungswiderstand unterstützt?

A: RST Electric bietet umfassende kundenspezifische Dienstleistungen an. Die Parameter können flexibel an die tatsächlichen Anwendungsszenarien der Kunden angepasst werden, um verschiedene personalisierte Bedürfnisse zu erfüllen. Die Systemspannung reicht typischerweise von 6,3 kV bis 35 kV, und höhere Spannungen können durch kundenspezifisches Design erreicht werden. Der Fehlerstrom unterstützt 10 A bis 2000 A und bei Bedarf können spezielle Nennwerte entwickelt werden. Die Zeitangabe beträgt 5 bis 60 Sekunden und die spezifische Dauer kann individuell angepasst werden. Der Widerstandswert kann je nach Anwendungsszenario berechnet werden und liegt zwischen 1 Ω und 9999 Ω. Darüber hinaus kann als Gehäusematerial zwischen Edelstahl SUS304, SUS316, lackiertem Stahl oder kundenspezifischen Legierungen gewählt werden. Der Schutzgrad kann je nach Umgebung vor Ort von IP23 bis IP65 angepasst werden. Gleichzeitig können Stromwandler (CTs), Wärmesensoren, Alarmkontakte und Fernüberwachungsschnittstellen so ausgestattet werden, dass sie die Erdungsschutzanforderungen verschiedener Branchen vollständig erfüllen.

F: Verfügt Ihr Unternehmen über globale Liefererfahrung?

A: RST Electric verfügt über umfassende globale Liefererfahrung. Es ist ein vertrauenswürdiger Lieferant für EPC-Auftragnehmer, Energieversorger, Industriebetreiber und Entwickler erneuerbarer Energien auf fünf Kontinenten. Unsere Produkte wurden in über 40 Länder und Regionen exportiert und decken wichtige Märkte wie Großbritannien, Deutschland, die Vereinigten Arabischen Emirate, Saudi-Arabien, Australien, Singapur und Südafrika ab. Wir verfügen über umfassende Branchenerfahrung in der Anwendung neutraler Erdungswiderstände und sind mit verschiedenen nationalen und internationalen Standards vertraut. Wir können die Compliance-Anforderungen verschiedener Kunden präzise erfüllen, sei es für Energiesysteme, Industrieanlagen oder Projekte im Bereich erneuerbare Energien. Wir können äußerst anpassungsfähige und zuverlässige neutrale Erdungswiderstandslösungen anbieten, um Kunden dabei zu helfen, einen sicheren Erdungsschutz für ihre Systeme zu erreichen.

F: Wie lange ist die Lieferzeit? Welche unterstützenden Materialien und Kundendienstgarantien gibt es?

A: RST Electric verfügt über eine stabile Produktionskapazität und kann effizient auf Kundenauftragsanforderungen reagieren. Für den standardmäßigen neutralen Erdungswiderstand mit regulären Spezifikationen beträgt die Lieferzeit 30–45 Werktage; Bei kundenspezifischen Produkten beträgt die Lieferzeit 45–60 Werktage, sodass der Projektfortschritt der Kunden dadurch nicht beeinträchtigt wird. Jeder Produktcharge werden vollständige technische Dokumente beigefügt, darunter Testberichte, Materialzertifikate, IEEE32-Konformitätserklärung, IEC-Erklärung sowie Betriebs- und Wartungshandbuch, die für Kunden bequem zu akzeptieren, Konformitätsprüfung und spätere Verwendung sind. Wir bieten einen 24-monatigen Garantieservice. Mithilfe des globalen Ersatzteilnetzwerks können wir Fehler aus der Ferne diagnostizieren und Ersatzteile schnell liefern. Gleichzeitig können wir je nach Kundenwunsch auch Mehrwertdienste wie Debugging-Unterstützung vor Ort anbieten und das Kundenprojekt während des gesamten Prozesses vollständig schützen.

F: Welche Vorteile hat die Wahl von RST Electric hinsichtlich der Beschaffungskosten und des Preis-Leistungs-Verhältnisses?

A: Wir halten an dem Modell der Direktlieferung ab Werk fest, ohne Preiserhöhungen auf mittlerer Ebene. Die Preisgestaltung ist völlig transparent, sodass Kunden hochwertige Erdungswiderstände zu einem günstigeren Preis erwerben können, was das Preis-Leistungs-Verhältnis bei der Beschaffung deutlich verbessert. Gleichzeitig werden unsere Produkte im gesamten Prozess der unabhängigen Produktion hergestellt und strengen Kontrollen unterzogen, um eine stabile Qualität und eine lange Lebensdauer zu gewährleisten, wodurch die Wartungs- und Austauschkosten in Zukunft effektiv gesenkt werden können. Darüber hinaus kann unser Ingenieurteam das Produktdesign basierend auf den Projektanforderungen des Kunden optimieren und gleichzeitig sicherstellen, dass die Leistung den Standards entspricht. So können Kunden kostengünstigere Lösungen erhalten, die Produktqualität, Compliance und Beschaffungskosten in Einklang bringen und es ihnen ermöglichen, einen kostengünstigen und hochsicheren Systemerdungsschutz zu erreichen.
