Erdungswiderstand

Der Erdungswiderstand von RST Electric dient als Eckpfeiler der Sicherheit in elektrischen Mittelspannungssystemen. Wenn in ungeerdeten oder fest geerdeten Systemen ein Erdschluss auftritt, können Fehlerströme zerstörerische Ausmaße annehmen, das Personal gefährden und Transformatoren, Kabel und rotierende Maschinen beschädigen. Dieser neutrale Erdungswiderstand begegnet diesem Risiko, indem er einen sorgfältig berechneten Widerstand zwischen dem Neutralleiter und der Erde des Systems einfügt und so den Erdschlussstrom auf einen vorgegebenen Wert – typischerweise zwischen 10 A und 2000 A – begrenzt und gleichzeitig ausreichend Strom für Schutzrelais zur Erkennung und Isolierung des Fehlers zulässt.

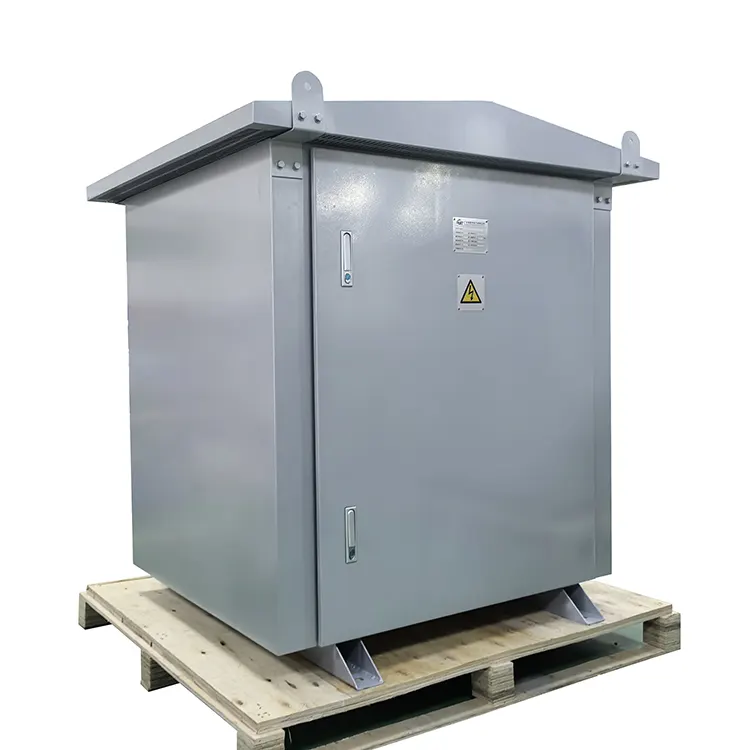

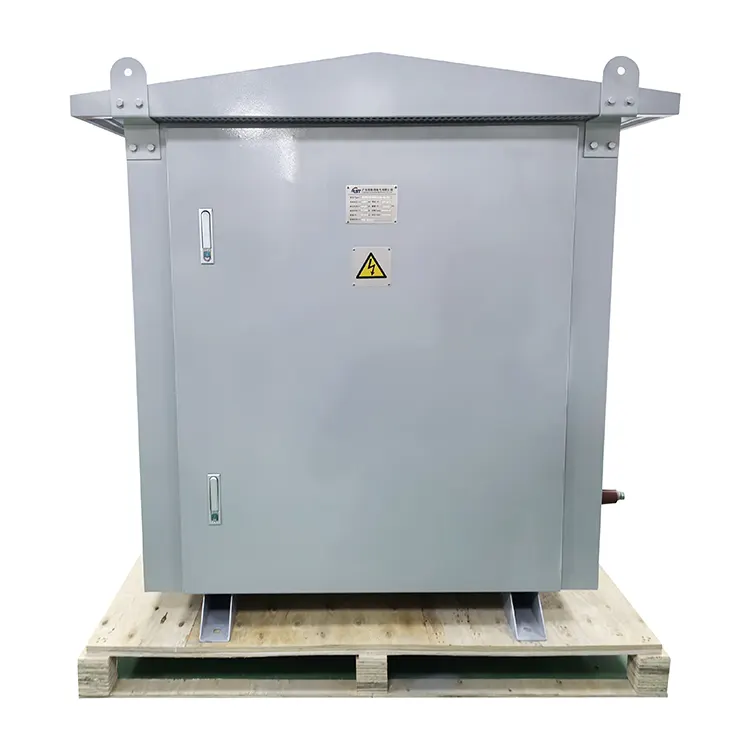

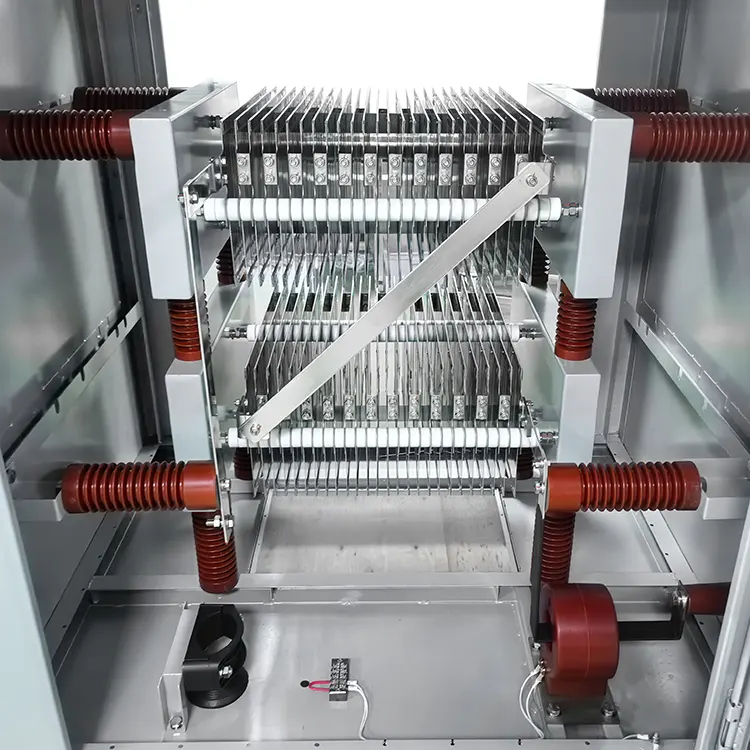

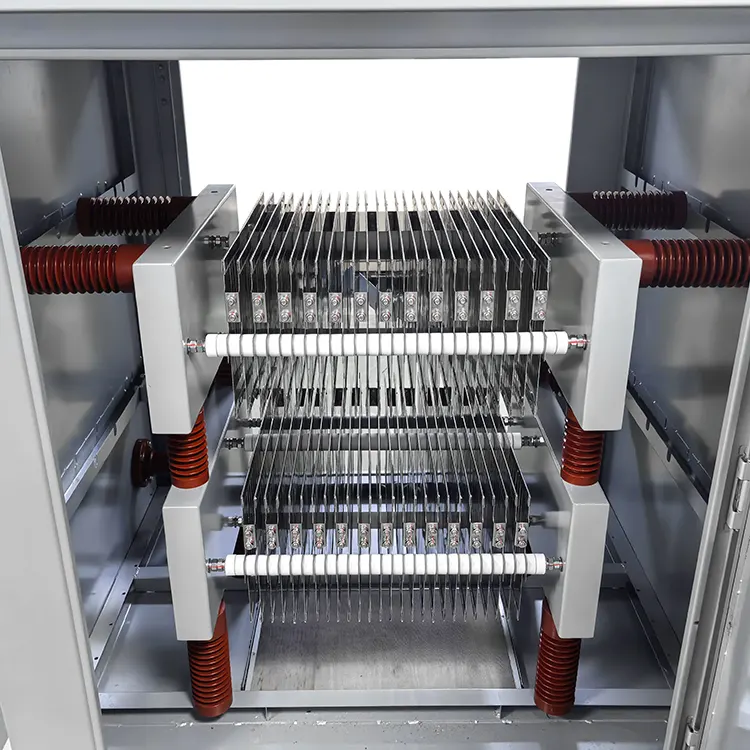

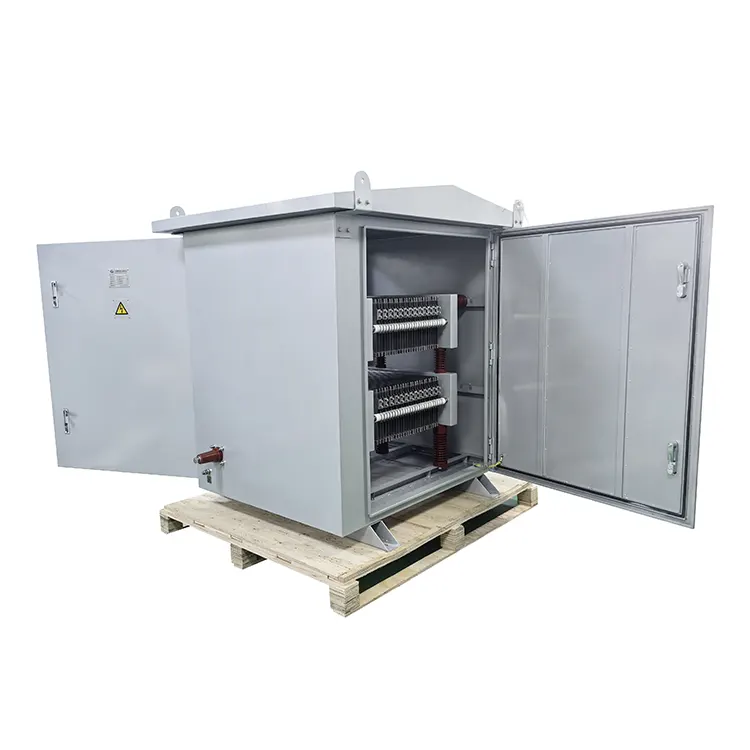

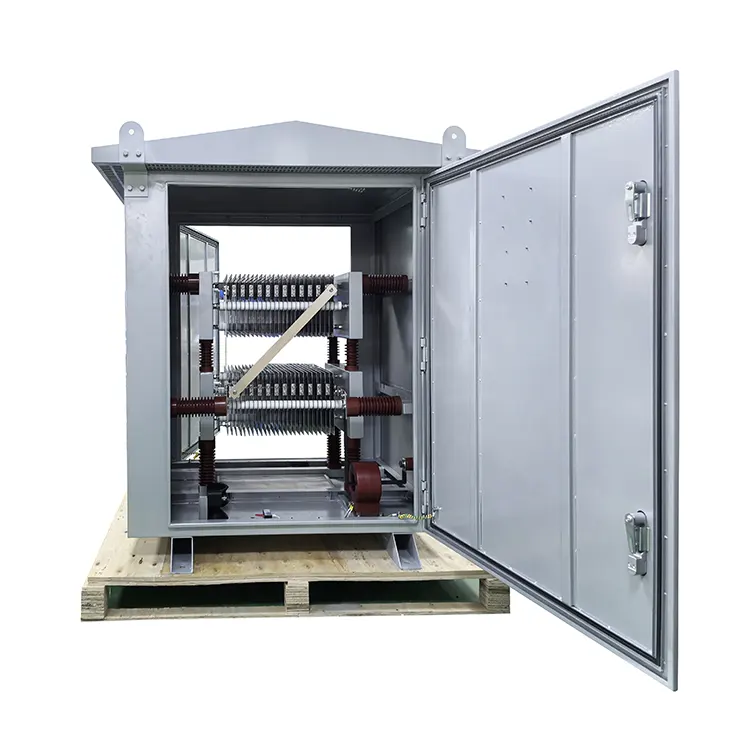

Bei der Konstruktion dieses Stromversorgungssystemwiderstands liegt der Schwerpunkt auf Haltbarkeit und langfristiger Zuverlässigkeit in rauen Umgebungen. Bei den Widerstandselementen handelt es sich um ein Gitterdesign aus hochwertigem Edelstahl (SUS430 und SUS304), das aufgrund seiner hervorragenden Korrosionsbeständigkeit, seines stabilen Temperaturkoeffizienten und seiner Fähigkeit, wiederholten Fehlerzyklen ohne Leistungseinbußen standzuhalten, ausgewählt wurde. Diese Elemente sind in robusten Gehäusen untergebracht, die aus Edelstahl SUS304, SUS316 für Schiffsanwendungen oder lackiertem verzinktem Stahlblech erhältlich sind und alle einen IP-Schutz bieten, der für die Installation im Innen- und Außenbereich geeignet ist.

Die elektrische Leistung wird durch strenge Tests validiert: Der Isolationswiderstand übersteigt 100 MΩ und die dielektrische Beständigkeit wird bei Werten von 32 kV bis 95 kV für eine Minute überprüft. Die Grundimpulspegel (BIL) reichen von 60 kV bis 170 kV und stellen sicher, dass der Widerstand Blitzeinschlägen und Schaltstößen standhält. Zeitwerte von 5 Sekunden bis 60 Sekunden ermöglichen verschiedene Fehlerbeseitigungsszenarien, wobei der Widerstand so ausgelegt ist, dass er die gesamte Fehlerenergie absorbiert, ohne die Temperaturgrenzen zu überschreiten.

Als vertrauenswürdiger Hersteller von neutralen Erdungswiderständen in China kombiniert RST Electric über 10 Jahre Erfahrung in der Leistungswiderstandstechnik mit tiefem Verständnis für den Schutz von Mittelspannungssystemen, um Komponenten zu liefern, die den strengen Anforderungen von Versorgungsunternehmen, Industrieanlagen und Anlagen für erneuerbare Energien weltweit gerecht werden.

Technische Spezifikation

Produktmerkmale

1.Hohe Temperaturbeständigkeit – Gitterelemente aus Edelstahl halten der extremen thermischen Belastung durch Fehlerstrombedingungen ohne Verformung oder Widerstandsdrift stand.

2. Stabiler Widerstand und niedriger TCR – Speziell ausgewählte Legierungen sorgen für minimale Widerstandsänderungen während Fehlerzyklen und sorgen für eine genaue Strombegrenzung.

3.Robuste und langlebige Konstruktion – Hochleistungsgehäuse und Gitterbaugruppen, die für den jahrzehntelangen Einsatz in Versorgungs- und Industrieumgebungen ausgelegt sind.

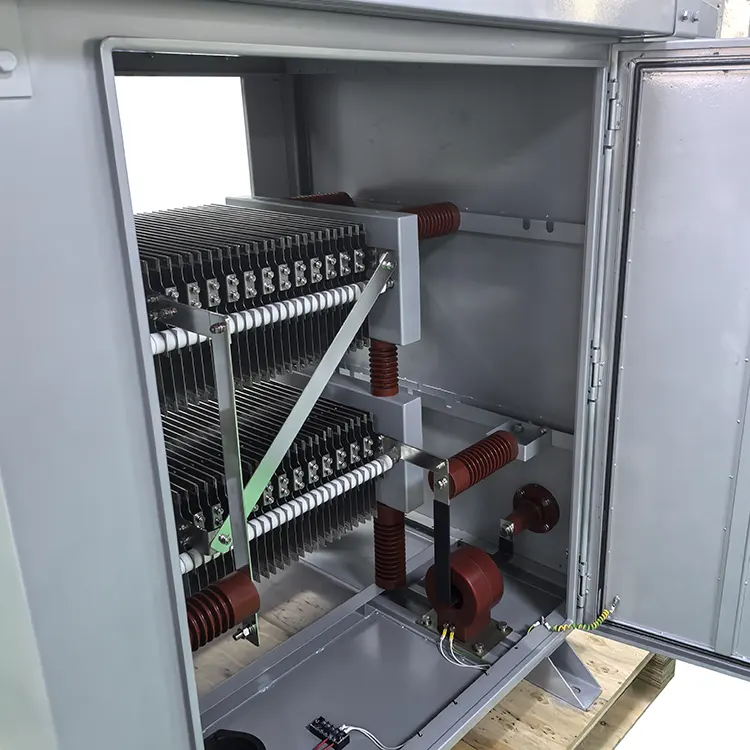

4.Integrierte Überwachungsoptionen – Verfügbar mit Stromwandlern, Wärmesensoren und Alarmkontakten für die Fernstatusanzeige.

5.Standardkonformität (IEEE32) – Entwickelt und getestet, um die IEEE32-Anforderungen für neutrale Erdungsgeräte zu erfüllen und eine zuverlässige Leistung zu gewährleisten.

6. Großer Spannungs- und Strombereich – von 6,3 kV bis 35 kV und 10 A bis 2000 A, deckt verschiedene Anwendungen von kleinen Industriegeneratoren bis hin zu großen Umspannwerken ab.

7.Flexible Zeitbewertungen – Verfügbar von 5 Sekunden bis 60 Sekunden, um bestimmten Schutzschemata und Fehlerbeseitigungszeiten zu entsprechen.

8. Korrosionsbeständige Gehäuse – SUS304, SUS316 oder lackierte verzinkte Stahloptionen für Innen-, Außen- oder Meeresumgebungen.

9. Hohe Isolations- und BIL-Werte – Spannungsfestigkeit bis 95 kV und BIL bis 170 kV gewährleisten das Überleben von Blitzeinschlägen und Schaltüberspannungen.

10. Kundenspezifische Designmöglichkeiten – Spezielle Spannungswerte, Widerstandswerte, Gehäusekonfigurationen und Überwachungspakete verfügbar

Produktanwendungen

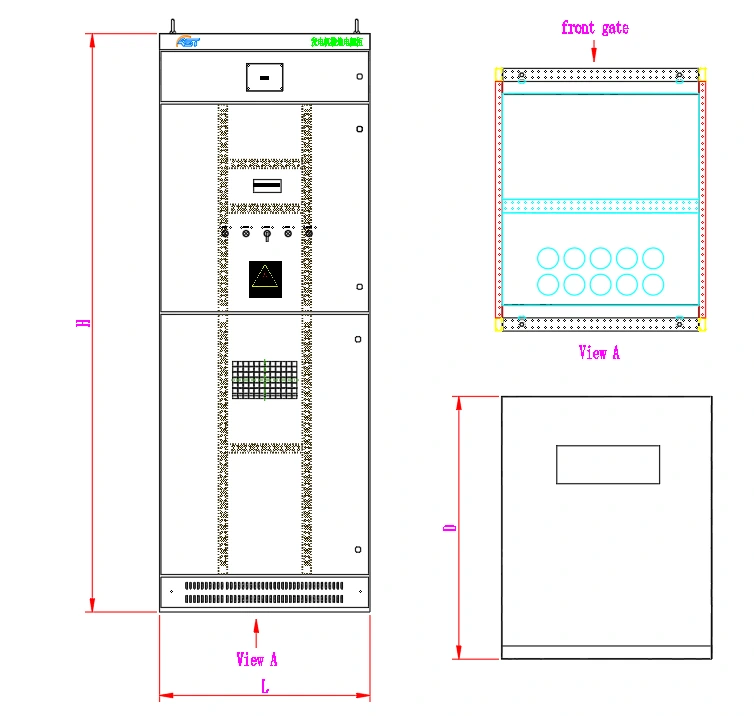

Zeichnung und Maße

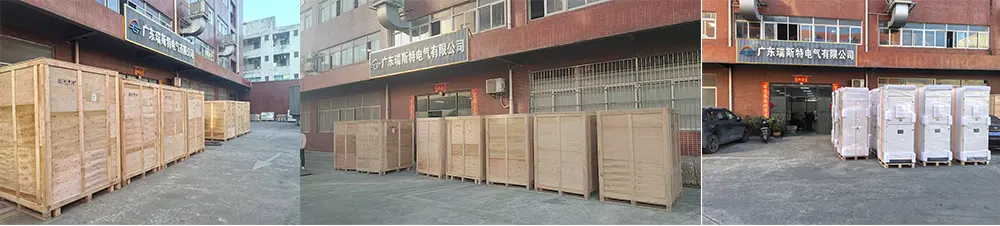

Paket und Versand

RST Electric gewährleistet die sichere Lieferung jedes neutralen Erdungswiderstands:

● Robuste Kiste: Jeder NGR ist sicher auf einer verstärkten Stahlkufe montiert und in einer speziell für den internationalen Versand konzipierten Sperrholzkiste eingeschlossen.

● Wetterschutz: Die Einheiten sind in wasserfester VCI-Folie mit Trockenmittelpackungen verpackt, um das Eindringen von Feuchtigkeit während des Seetransports zu verhindern.

● Hebevorschriften: Klare Kennzeichnung der Hebepunkte und des Schwerpunkts; Transporthalterungen zur sicheren Befestigung sind im Lieferumfang enthalten.

● Anschlussschutz: Hochspannungsdurchführungen werden während des Transports mit Wetterschutzkappen geschützt.

● Dokumentation: Umfangreiche Versanddokumente umfassen Packlisten, zertifizierte Testberichte, Materialzertifizierungen und Unterstützung bei der Zollabfertigung.

● Frachtoptionen: Je nach Bedarf stimmen wir uns mit spezialisierten Schwergutspediteuren für FCL-Seefracht, Projektladung oder Luftfracht ab.

Alle Einheiten werden vor dem Verpacken einer vollständigen Werksabnahmeprüfung (FAT) unterzogen, einschließlich Widerstandsmessung, Isolationswiderstand, Durchschlagfestigkeit und Sichtprüfung.

Warum RST Electric wählen?

Wenn der Systemschutz kompromisslose Qualität erfordert, liefert RST Electric.

Direkt ab Werk, Erdungsspezialisten

● Wir sind ein zertifizierter Hersteller mit Sitz in China, der sich seit über 10 Jahren auf die Produktion von Erdungswiderständen spezialisiert hat.

● Vollständige interne Kontrolle über die Herstellung von Gitterelementen, Gehäuseherstellung, Montage und Prüfung – Gewährleistung einer gleichbleibenden Qualität.

● Direkte Preisgestaltung ab Werk für jedes NGR, mit transparenter Kostenstruktur und ohne Zwischenhändler.

Professionelle Fertigung und Qualitätssicherung

● ISO 9001-zertifizierte Einrichtungen mit speziellen Produktionslinien für Gitterwiderstände aus Edelstahl.

● 100 % elektrische Tests (Widerstand, Isolierung, Dielektrizität, BIL-Probentests) werden an jeder Einheit durchgeführt.

● Die Wärmebildvalidierung gewährleistet eine gleichmäßige Wärmeverteilung während der Fehlersimulation.

● Erfahrenes Ingenieurteam, spezialisiert auf den Schutz von Mittelspannungssystemen und IEEE32-Konformität.

Globale Erfahrung, vertrauenswürdiger Lieferant

● Bewährter Lieferant für Versorgungsunternehmen, EPC-Unternehmen, Bergbaubetreiber und Entwickler erneuerbarer Energien weltweit.

● Erfolgsbilanz im Export in über 40 Länder, darunter USA, Kanada, Australien, Deutschland, Saudi-Arabien und Singapur.

● Umfangreiches Fachwissen über neutrale Erdungsanwendungen in den Bereichen Energieerzeugung, -verteilung und Industrie.

Endlose Anpassung

● Systemspannungen: 6,3 kV bis 35 kV (höher bei kundenspezifischem Design verfügbar).

● Fehlerströme: 10 A bis 2000 A (spezielle Nennwerte verfügbar).

● Zeitbewertungen: 5 Sekunden bis 60 Sekunden (benutzerdefinierte Dauer verfügbar).

● Widerstandswerte: 1 Ω bis 9999 Ω (berechnet pro Anwendung).

● Gehäusematerialien: SUS304 / SUS316 / lackierter Stahl / kundenspezifisch.

● Überwachungsoptionen: Stromwandler / Wärmesensoren / Alarmkontakte / Fernüberwachung.

● Anschlüsse: Hochspannungsdurchführungen / Kabelboxen / Kundenspezifisch.

Zuverlässige Lieferung und lebenslanger Support

● Standardvorlaufzeit: 15–20 Tage für Standardbewertungen; 20–25 Tage für die Anpassung.

● Umfassende Dokumentation: Prüfberichte, Materialzertifizierungen, IEEE32-Konformitätserklärungen, CE-Erklärungen.

● 12 Monate Garantie mit Ferndiagnose und Ersatzteilversand.

● Technischer Support für Systemintegration, Relaiskoordination und Inbetriebnahme vor Ort verfügbar.
