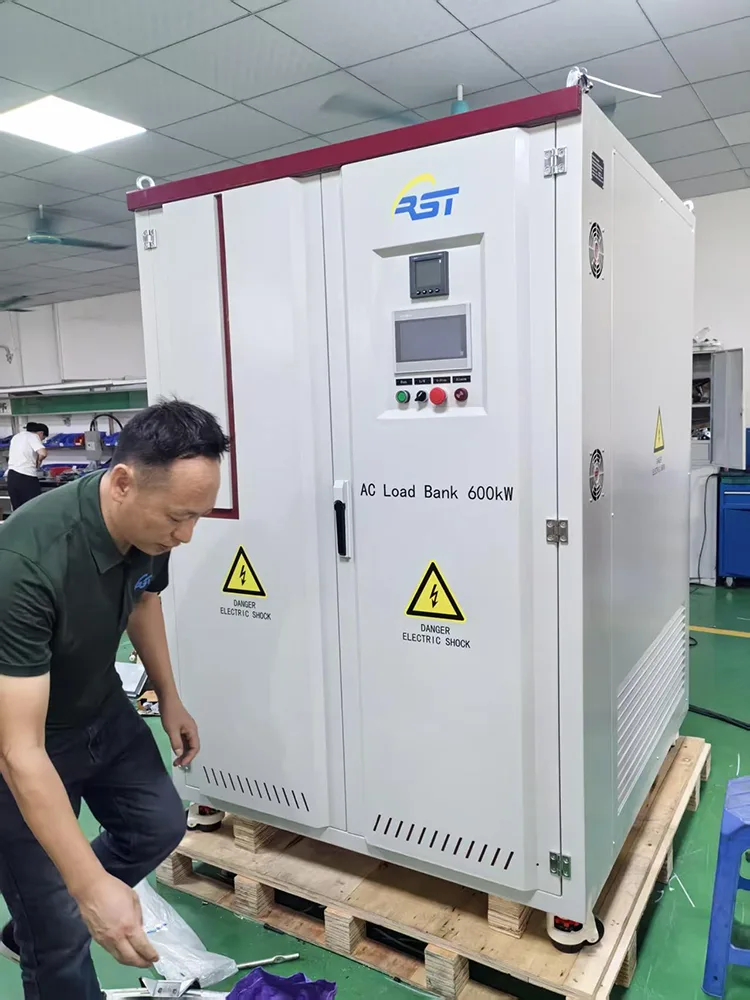

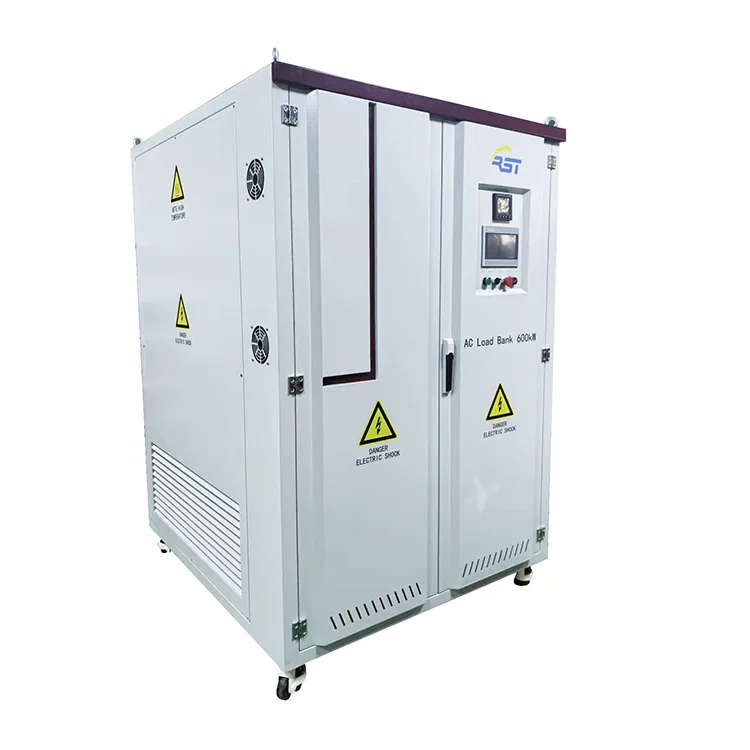

Die RST-600-kW-Wechselstrom-Widerstandslastbank simuliert reale elektrische Lasten, um Ihnen dabei zu helfen, Ihre Energieausrüstung sicher zu testen, zu validieren und zu warten. Ganz gleich, ob Sie einen neuen Dieselgenerator in Betrieb nehmen, ein USV-System für ein Rechenzentrum qualifizieren oder routinemäßige Wartungsarbeiten an industriellen Stromversorgungen durchführen – diese Lastbank liefert Ihnen die Daten, die Sie für einen stabilen und zuverlässigen Betrieb benötigen.

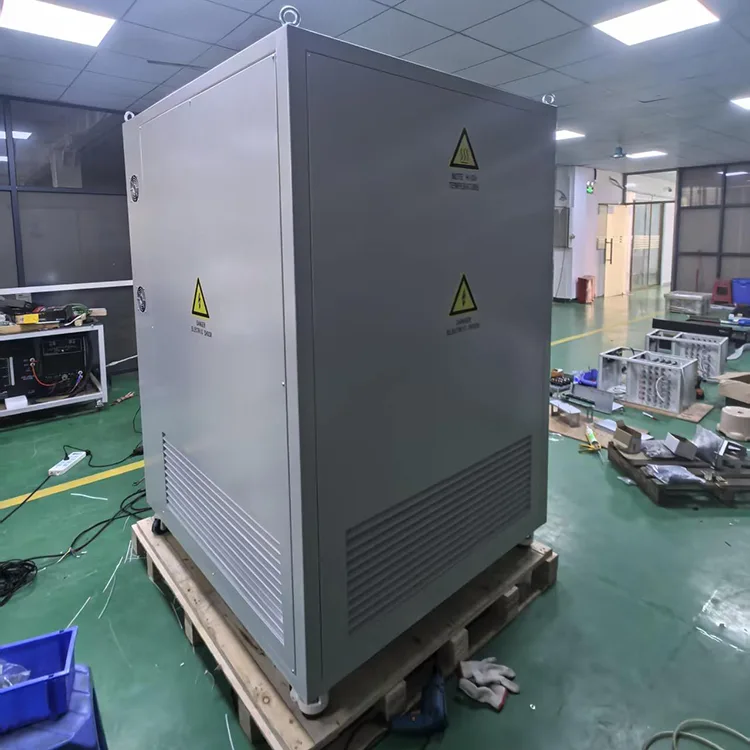

Dieser All-in-One-Widerstandslastschrank integriert einen Blechschrank, gerippte Widerstandsrohre aus korrosionsbeständiger Legierung, ein Zwangsluftkühlventilatorsystem, ein Siemens-SPS-Steuerungssystem und ein Touchscreen-HMI. Es unterstützt 4 universelle industrielle Spannungsklassen (480 V/440 V/380 V dreiphasiger Vierleiter-Sternanschluss, 220 V dreiphasiger Dreileiter-Deltaanschluss), mit manueller Stern-Dreieck-Verdrahtungsschaltfunktion, maximaler Prüfleistung bis zu 600 kW, minimal einstellbarer Laststufe von 10 kW, Belastungsgenauigkeit ±3 %, erfüllt die meisten industriellen Leistungsprüfanforderungen.
- Leistungsprüfung des Generatorsatzes – Volllast- und Teillastvalidierung
- Inbetriebnahme und Alterungstests des USV-Systems
- Qualitätsbewertung der Stromversorgung für Industrieanlagen
- F&E-Labore, die eine präzise Lastsimulation erfordern
- Fehlerbehebung und Fehlerdiagnose an elektrischen Geräten
1. Multispannungskompatibles Design. Unterstützt 4 gängige AC-Industriespannungen. Eine Maschine deckt Testszenarien von 220 V bis 480 V ab. Die Stern-/Dreieckverdrahtung kann manuell auf Kupfersammelschienen umgeschaltet werden, ohne dass interne Komponenten ausgetauscht werden müssen.
2. Langlebiger Legierungswiderstandskern. Rippenlegierungswiderstandsrohre, säure-, alkali- und salzsprühbeständig, starke Korrosionsbeständigkeit, hohe Isolierung, stabile Wärmeableitung, Unterstützung eines langfristigen Dauerbetriebs.
3. Erstklassige elektrische Komponenten
Schütze: Stabile AC-Schütze der Marke ABB
Steuerung: Siemens S7-200Smart SPS
Bedienterminal: Industrielles Touchscreen-HMI
1.Dual-Steuerungsmodi Lokaler Touchscreen, manuelles/automatisches Laden; Fernbedienung über PC-Software, Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet) Kommunikation, praktisch für automatisches Andocken in Testwerkstätten.
2.Umfassendes Sicherheitsschutzsystem Ausgestattet mit Not-Aus, Kurzschluss, Überstrom, Überspannung, Übertemperatur, niedrigem Luftdruck des Lüfters, Lüfterüberlastung, mehrschichtigem Verriegelungsschutz zur Raucherkennung; Alle Ladungen werden automatisch entladen, sobald ein Alarm ausgelöst wird, ein Summeralarm ertönt und vollständige Alarmprotokolle werden aufgezeichnet.
3. Hochpräzise Messung und Anzeige 0,5-stufiges Messgerät, Echtzeitanzeige von 3-Phasen-Spannung, Strom, Wirkleistung P, Blindleistung Q, Scheinleistung S, Leistungsfaktor PF, Frequenz, Einlass-/Auslasstemperatur, Kontrollraum- und Sammelschienenkammertemperatur, alle Daten auf dem Touchscreen visualisiert.
Eine hochwertige Generator-Lastbank ist der Schlüssel zur Gewährleistung der Zuverlässigkeit Ihres Stromsystems und eine ordnungsgemäße Wartung ist die Grundlage für einen langfristig stabilen Betrieb. Die RST-600-kW-Lastbank ist darauf ausgelegt, hohe Leistung und einfache Wartung in Einklang zu bringen.
Tägliche Inspektion (vor/nach dem Gebrauch):
Aussehen und Reinigung: Überprüfen Sie das Gehäuse auf Beschädigungen, Verformungen oder Korrosion und wischen Sie den Oberflächenstaub mit einem trockenen, weichen Tuch ab. Stellen Sie sicher, dass sich im Umkreis von 3 Metern (für den Lufteinlass) und 5 Metern (für den Luftauslass) um das Gerät herum keine Hindernisse befinden und dass die Lüftungsöffnungen frei sind.
Anschlussprüfung: Überprüfen Sie, ob das Netzkabel, das Signalkabel usw. sicher angeschlossen sind und ob die Anschlussklemmen locker, oxidiert oder Brandflecken aufweisen.
Funktionsvorprüfung: Beobachten Sie nach dem Start, ob der Lüfter normal läuft und ob ungewöhnliche Geräusche zu hören sind. Überprüfen Sie über die Mensch-Maschine-Schnittstelle (HMI), ob die Spannungs-, Strom- und andere Parameteranzeigen normal sind.
Innenreinigung: Reinigen Sie das Geräteinnere monatlich mit trockener Druckluft oder weichen Bürsten, insbesondere den Staub auf den Kühlkörpern und Lüftern.
Inspektion der Kernkomponenten: Prüfen Sie vierteljährlich im ausgeschalteten Zustand, ob die internen Leistungswiderstände, Schütze (z. B. ABB), Relais usw. durchgebrannt sind, riechen oder locker sind. Verwenden Sie ein Multimeter, um den Widerstandswert zu messen. Wenn die Abweichung ±5 % überschreitet, ersetzen Sie es umgehend.
Wartung des Kühlsystems: Reinigen Sie das Lüfterfiltersieb, um einen reibungslosen Lufteinlass zu gewährleisten.
Überprüfung der Schutzfunktion: Simulieren Sie regelmäßig Fehlerzustände wie Überstrom und Überhitzung, um zu testen, ob die Schutzvorrichtungen der Ausrüstung empfindlich und zuverlässig sind.
1. Nach dem Schwerlasttest behalten die Widerstandsrohre eine hohe Resttemperatur; Um Verbrühungen zu vermeiden, müssen Sie vor dem Öffnen der Schranktür den verzögerten Stopp des Lüfters und die vollständige Abkühlung abwarten.
2.Anforderungen an die Lagerumgebung: Lagertemperatur -30℃ ~ +60℃, trockene Umgebung, bei längerem Nichtgebrauch mit einem staubdichten Tuch abdecken, regelmäßig 30 Minuten monatlich einschalten, um interne Komponenten zu entfeuchten.
3. Verbotener Betrieb: Blockieren Sie den Lufteinlass/-auslass nicht über einen längeren Zeitraum und unter hoher Belastung, da dies einen Übertemperaturalarm auslöst und die Rohre verbrennt. Zerlegen Sie die Kupferschienen der inneren Sammelschiene nicht ohne professionelle Schulung.

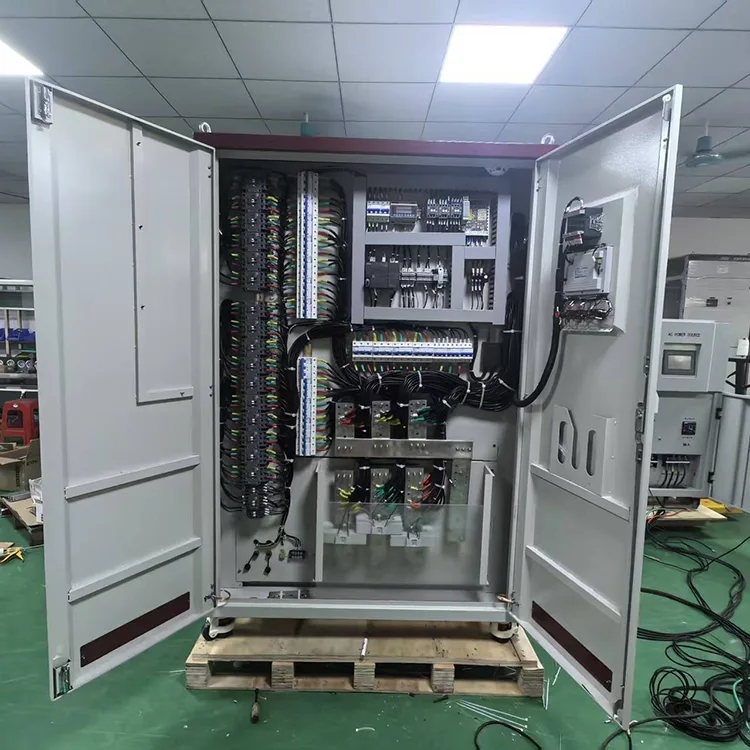

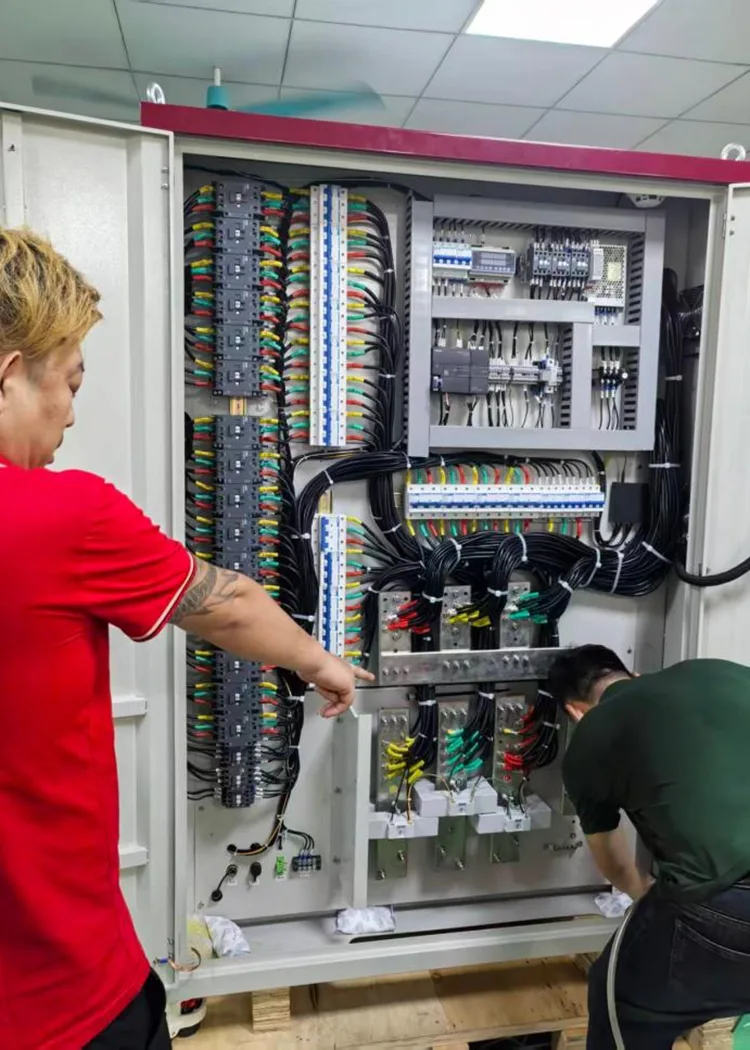

Jede RST-600-kW-Lastbank besteht aus branchenführenden Komponenten: ABB-Schütze sorgen für zuverlässiges Schalten, während die Siemens 200Smart-SPS eine intelligente, benutzerfreundliche Steuerung bietet. Die Widerstandsrohre aus Legierung zeichnen sich durch außergewöhnliche Korrosionsbeständigkeit, hohe Isolationsleistung und effiziente Wärmeableitung aus und ermöglichen so einen kontinuierlichen Betrieb ohne Leistungseinbußen.
Eine Einheit unterstützt vier Spannungskonfigurationen – AC480V, AC440V, AC380V und AC220V – mit manueller Stern-Dreieck-Umschaltung für maximale Anwendungsflexibilität. Dies bedeutet, dass Sie dieselbe Generatorlastbank für verschiedene Testaufbauten verwenden können, wodurch die Gerätekosten gesenkt und die Lagerhaltung vereinfacht werden.
Bedienen Sie die Lastbank lokal über den 7-Zoll-HMI-Touchscreen mit Echtzeitanzeige von Spannung, Strom, Leistung, Leistungsfaktor und Frequenz. Oder wechseln Sie zur Fernsteuerung über PC-Software, Modbus-RTU oder Modbus-TCP für automatisierte Tests, Datenprotokollierung und Berichterstellung.
Ihre Ausrüstung und Ihr Personal werden durch mehrere Sicherheitsebenen geschützt: Überspannungs- und Überstromabschaltung, Übertemperaturschutz mit automatischer Lastentladung, Überwachung des Lüfterluftstroms, Raucherkennung und eine markante Not-Aus-Taste. Das System verfügt außerdem über eine Ein-Tasten-Lade-/Entladefunktion – stellen Sie einfach die Zielleistung ein und drücken Sie „Laden“ – den Rest erledigt das Gerät.
F1: Kann diese Lastbank 220-V-, 380-V-, 440-V- und 480-V-Geräte gleichzeitig testen?
A: Es können nicht mehrere Spannungen gleichzeitig getestet werden, es wird jedoch das Umschalten verschiedener Spannungsbedingungen unterstützt.
480V/440V/380V: Sternschaltung an der Sammelschiene, Neutralleiter N anschließen;
220V: Sammelschienenbrücke auf Dreieckschaltung einstellen, Neutralleiter entfernen; Beim Umschalten muss nur die Kupferschienen-Verbindungsplatte im Testfach angepasst werden, einfache Bedienung ohne Komponentenaustausch.
F2: Wie wähle ich die geeignete Lastbankleistung für meinen Generator oder meine USV aus?
A: Im Allgemeinen sollte die Leistung der zum Testen verwendeten Lastbank nicht weniger als 30 % der Nennleistung des getesteten Netzteils betragen, um eine regelmäßige Wartung sicherzustellen. Für umfassende Leistungstests (z. B. Werksabnahmetests) ist eine Generatorlastbank erforderlich, die 100 % Volllast oder sogar 110 % Überlast simulieren kann. Die Leistung des RST-600kW ist im Bereich von 1-600kW stufenlos einstellbar und ermöglicht so die flexible Erfüllung verschiedener Testanforderungen von leichter bis voller Last.
F3: Das Gerät löst bei längerer Belastung häufig einen Übertemperaturalarm aus. Wie lässt sich das Problem beheben?
A: Klassifizieren Sie 4 Hauptursachen und Lösungen:
1. Luftkanal verstopft: Staub hat sich auf dem Lüfter und den Widerstandsrohren angesammelt. Reinigen Sie alle Lüftungskanäle und entfernen Sie Schmutz.
2. Lüfterausfall: Lüfter blockiert, niedrige Drehzahl oder Überlastung, defekter Lüfter austauschen, Lüfter-Stromversorgungsspannung prüfen (Bereich 400 V ± 10 % zulassen);
3.Nenntestleistung überschreiten: Langfristiger Betrieb mit einer Überlastung von über 600 kW, Lastleistung auf den Nennbereich reduzieren;
4. Einstellung des Temperaturschwellenwerts zu niedrig: Rufen Sie die Einstellungsseite auf, um den oberen Grenzwert für die Übertemperatur anzupassen (Werkseinstellung: 300 °C Auslasstemperatur, ohne Genehmigung nicht nach oben anpassen).
F4: Warum kann die Lastbank den eingestellten Leistungspegel nicht erreichen?
A: Dies wird normalerweise durch eines der folgenden Probleme verursacht:
1. Schützprobleme: Die Kontakte eines häufig betätigten Schützes können abgenutzt sein, was zu einem schlechten Kontakt führt.
2. Steuerungs- oder Verkabelungsprobleme: Überprüfen Sie, ob die Verkabelung des Steuerkreises locker ist oder ob die Steuerungsparameter der SPS (dieses Gerät verwendet einen Siemens S200 Smart) richtig eingestellt sind.
3. Probleme mit der Stromversorgung: Stellen Sie sicher, dass die Ausgangsspannung und die Frequenz der zu testenden Stromversorgung stabil sind.
F1: Auf dem Touchscreen wird nach dem Starten des Lüfters der Alarm für niedrigen Luftdruck des Lüfters angezeigt
A: Fehlerbehebung Schritt für Schritt:
1.Bestätigen Sie, dass der Lüfter normalerweise ohne Abwürgen gestartet wird.
2. Überprüfen Sie, ob die Drehrichtung des Ventilators beim Luftaustritt nach oben gerichtet sein muss. Eine umgekehrte Verkabelung führt zu einem unzureichenden Luftdruck.
3. Prüfen Sie, ob die Klemmen der Ventilatorverkabelung lose oder schlechter Kontakt sind, und ziehen Sie die Verkabelung wieder fest.
4. Lufteinlass durch Kleinteile verstopft, umgebende Hindernisse reinigen.
F2: Keine Fernsteuerungskommunikation über Modbus-RTU/TCP
A: 1. Bestätigen Sie, dass jeweils nur eine Kommunikationsschnittstelle verwendet wird. RS485 und RJ45 können nicht gleichzeitig angeschlossen werden.
2. Überprüfen Sie, ob die Kommunikationsadresse (1~247) und die Baudrate (9600/19200/38400) mit dem oberen Computer übereinstimmen. 3. Kommunikationskabel wieder anschließen, Kabelbruch oder Abschirmungsstörungen prüfen.
F3: Während des Tests erscheint plötzlich ein Notstopp-Alarm
A: Überprüfen Sie zuerst den Not-Aus-Knopf auf der Vorderseite. Wenn Sie den roten Knopf nach unten drücken, drehen Sie ihn im Uhrzeigersinn, um ihn zurückzusetzen. Der Alarm verschwindet automatisch. Wenn der Alarm weiterhin besteht, überprüfen Sie den offenen Stromkreis der Not-Aus-Verkabelung.
F4: Rauchmelder löst automatisch während des Betriebs aus
A: Dies ist ein Fehler mit hohem Risiko. Das Gerät wird alle Lasten sofort entladen. Unterbrechen Sie sofort die Stromversorgung, öffnen Sie die Schranktür, um das Durchbrennen der Widerstandsrohre zu überprüfen, schließen Sie die interne Verkabelung kurz, entfernen Sie brennbare Teile und ersetzen Sie beschädigte Komponenten vor der Wiederverwendung.
F5: Kann die Generatorlastbank im Freien installiert werden?
A: Standardmodell mit Schutzart IP20, nur für trockene Werkstätten im Innenbereich geeignet. Für den Einsatz im Freien ist ein maßgeschneiderter regen- und staubdichter Schrank erforderlich. Außerdem muss die Reinigungshäufigkeit des Ventilators und des Widerstandsfachs erhöht werden, um zu verhindern, dass Regenwasser und Sedimente einen Kurzschluss verursachen.
F6: Was ist im Lieferumfang enthalten?
A: 1 Satz RST-600kW AC-Lastbank, Werkstestbericht, originale englische Bedienungsanleitung, Standard-Anschlusszubehör für Sammelschienen.
Projekthintergrund
Dieses Projekt dient einem lokalen Generatorhersteller in Brasilien. Der brasilianische Markt verwendet eine 60-Hz-Industriefrequenz mit unterschiedlichen regionalen Spannungen (220 V/380 V/440 V/480 V), und alle Generatoren müssen eine strenge INMETRO-Zertifizierung mit Langzeit-Volllasttests bestehen. Darüber hinaus kommt es in den örtlichen Stromnetzen häufig zu Spannungsschwankungen.
Zuvor nutzte der Kunde verstreut geteilte Kleinlastschränke für die Generatorprüfung. Die alten Geräte waren schwer zu bewegen, erforderten häufiges manuelles Umschalten der Verkabelung für unterschiedliche Spannungsprüfungen, hatten eine geringe Prüfeffizienz und konnten sich nicht gut an instabile lokale Netzbedingungen anpassen, sodass sie die Anforderungen der örtlichen Zertifizierungsprüfungen nicht erfüllten.
Lösungen & Anwendungseffekte vor Ort
Nach der Einführung unserer integrierten AC-Lastbank RST-600kW, die auf den brasilianischen 60-Hz-Netzstandard zugeschnitten ist, konnte der Kunde alle Testprobleme effektiv lösen:
1. Integriertes Multispannungsdesign: Ein einziges Gerät deckt vier gängige Spannungsklassen von 220 bis 480 V ab, die dem lokalen Stromstandard Brasiliens entsprechen, und unterstützt eine schnelle Stern-Dreieck-Umschaltung ohne wiederholte Verkabelung. Es eliminiert mehrere Sätze redundanter Ladeausrüstung und spart 40 % Werkstattfläche.
2. Professioneller Sicherheitsschutz für instabiles Gitter: Integriertes Multi-Schutz-Verriegelungssystem. Es entlädt sich automatisch in Echtzeit, sobald eine instabile Generatorausgangsspannung oder ein Überstrom auftritt, der durch schlechte lokale Netzbedingungen verursacht wird, und schützt so Testgeneratoren vor Schäden bei stundenlangen Volllasttests.
3.Intelligentes automatisches Testsystem: Ausgestattet mit einer automatischen Ladefunktion mit einem Klick auf dem Touchscreen. Es kann Spannung, Strom, Leistungsfaktor und andere Testdaten automatisch aufzeichnen und den Export von Testberichten mit einem Klick unterstützen, wodurch die Anforderungen an die Rückverfolgbarkeit von INMETRO-Zertifizierungsdaten perfekt erfüllt werden. Die gesamten Arbeitskosten werden um die Hälfte gesenkt.
4. Praktische mobile Struktur: Die integrierte Lastbank ist mit Hubringen und Gabelstaplerlöchern ausgestattet und kann problemlos zwischen verschiedenen Prüfstationen in der Werkstatt transportiert werden.
Die USV-Produktionslinie eines neuen Energieunternehmens erfordert einen langfristigen zyklischen Alterungstest von 380-V-/440-V-USV-Produkten, alte Lastgeräte weisen große Ladefehler, häufige Übertemperatur-Fehlalarme und keine Fernkommunikationsfunktion auf und können nicht mit dem Werkstatt-MES-System verbunden werden. Vorteile nach dem Austausch durch unsere Generator-Lastbank:
1.Ladegenauigkeit ±3 %, stabile Leistungsabgabe während der zyklischen Alterung, konsistenter Teststandard für jede Produktcharge;
2.Modbus-TCP-Ethernet-Kommunikation, Echtzeit-Upload von Testdaten in das zentrale Steuerungssystem der Fabrik, Realisierung einer unbeaufsichtigten automatischen Alterungswerkstatt;
3.Lüfter verzögerte Stoppfunktion, setzt die Wärmeableitung nach dem Entladen fort und verlängert effektiv die Lebensdauer des Widerstandsrohrs.
4. Unterscheiden Sie echte Übertemperaturfehler und Temperaturschalter-Fehlalarme. Die Fehlalarmrate wurde um über 90 % reduziert.

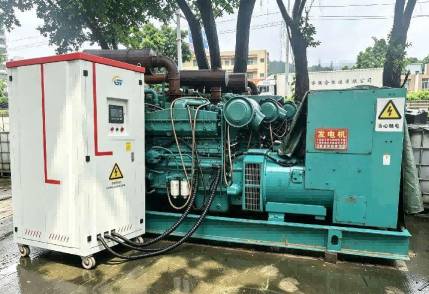

Eine Energieabteilung eines Küstenhafens in Penang, Malaysia, benötigt regelmäßige Belastungstests vor Ort für Notstromaggregate, was strenge Anforderungen an die mobile Leistung und die Effizienz der schnellen Verkabelung der Testgeräte stellt. Die wichtigsten Anwendungs-Highlights sind:
1. Verwendet integrierte Laufräder und eine Gabelstaplerstruktur, die einen flexiblen Transport zu verteilten Generatorräumen in verschiedenen Bereichen des Hafens ermöglicht;
2.Ausgestattet mit einer Alarmprotokoll-Speicherfunktion, die alle abnormalen Betriebsdaten während Tests vor Ort aufzeichnet und dem technischen Personal hilft, potenzielle Fehler von Generatoren anschließend schnell zu überprüfen und zu beseitigen;
3. IP20-Schutzschrank für den Innenbereich, kombiniert mit einem unabhängigen Raucherkennungsschutzgerät, das sich an die feuchte und komplizierte Arbeitsumgebung von Küstenhafenkraftwerken anpasst;
4.Konfiguriert mit erstklassigen ABB-Schützen und dem SPS-Steuerungssystem von Siemens, wodurch eine äußerst niedrige Ausfallrate auch bei häufigen Handhabungs-, Bewegungs- und Vibrationsbedingungen gewährleistet wird.
1. Produktionstestingenieur: Der praktischste Punkt sind die integrierten vier Spannungen. Der manuelle Stern-Dreieck-Schalter spart viel Zeit bei der Verkabelung. Die Touchscreen-Bedienung ist intuitiv, die manuelle segmentierte Belastung ist praktisch für Schritt-für-Schritt-Tests mit geringer Leistung.
2. Kundendiensttechniker: Die Fehlerklassifizierung ist klar, jeder Alarm entspricht einer unabhängigen Anleitung zur Fehlerbehebung. Alle Komponenten stammen von internationalen Mainstream-Marken, Ersatzteile sind leicht zu erwerben und der vierteljährliche Wartungsaufwand ist gering.
3. Beschaffungsmanager für Ausrüstung: Ein einziger Satz ersetzt mehrere Einzelspannungs-Lastschränke, Beschaffung aus einer Hand, Reduzierung der Ausrüstungsinvestitionskosten; Durch den einheitlichen Größenstandard ist die Planung des Werkstattlayouts einfacher.
4. Automatisierungsprojektdesigner: Duale Fernkommunikationsmodi (RS485/TCP) sind hochkompatibel mit verschiedenen SPS- und oberen Computertestsystemen, kein zusätzliches Signalumwandlungsmodul erforderlich, einfache Docking-Programmierung.
1. Universelles Multispannungsdesign: 220 V/380 V/440 V/480 V, vier Spannungsstufen, manuelle Stern-Dreieck-Umschaltung, breiter Anwendungsbereich.
2.Stabiler Hochleistungslastkern: Rippenwiderstandsrohre aus korrosionsbeständiger Legierung, unterstützen langfristigen Dauerbetrieb, ±3 % hohe Ladegenauigkeit.
3.Duale lokale und Fernsteuerung: Lokaler Touchscreen-Betrieb + Modbus-Dual-Protokoll-Fernkommunikation, automatische unbeaufsichtigte Tests.
4. Rundum-Sicherheitsschutz: Not-Aus, Überspannung, Überstrom, Übertemperatur, Lüfterfehler, mehrschichtige Raucherkennungsverriegelung, automatische Entladung bei allen Fehlern.
5. Einfache Übertragung und Wartung: Integriertes mobiles Design mit Rollen, unabhängigen Kontroll-/Testfächern, praktischer regelmäßiger Reinigung und Komponenteninspektion.
6.Weltklasse-Standardkomponenten: Siemens-SPS, ABB-Schütze, 0,5-stufiges hochpräzises Messgerät, stabile Leistung und lange Lebensdauer.
