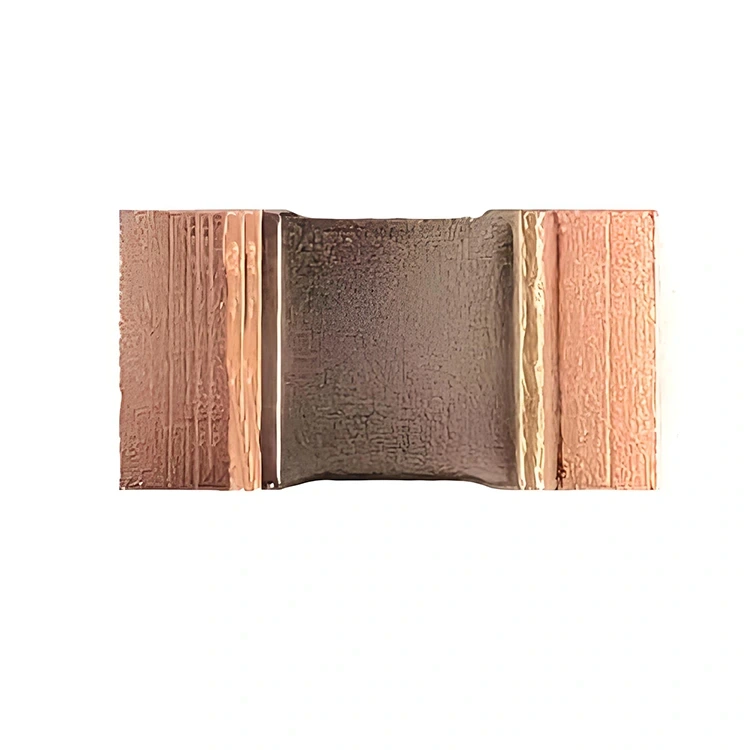

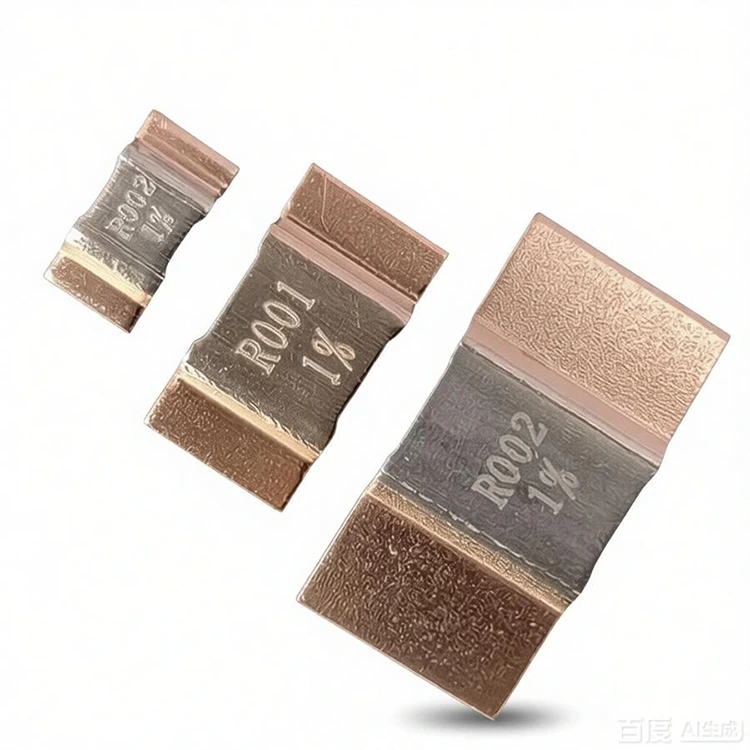

Strommesswiderstand aus blanker Legierung

Der Strommesswiderstand aus blanker Legierung von RST Electric repräsentiert den neuesten Stand der Präzisionsstrommesstechnologie. Dieser oberflächenmontierte Shunt wurde für Anwendungen entwickelt, bei denen der Platz auf der Platine knapp ist und die Messgenauigkeit von größter Bedeutung ist. Er nutzt ein fortschrittliches Elektronenstrahlschweißverfahren, um ein Widerstandselement aus einer hochstabilen Legierung mit Elektroden aus reinem Kupfer zu verbinden. Diese Ganzmetallkonstruktion eliminiert die parasitäre Induktivität und thermische EMF, die bei herkömmlichen Dickschicht- oder Drahtshunts üblich sind, und ermöglicht so eine schnelle und genaue Stromerkennung in Hochfrequenzschaltungen.

Kernmaterial

Der Kern dieses niederohmigen Widerstands ist ein Präzisionslegierungselement, das in drei Materialoptionen erhältlich ist: Manganin (CuMn) für Anwendungen mit niedrigem TCR, Karma (NiCr) für überlegene Stabilität und FeCrAl (Eisen-Chrom-Aluminium) für Umgebungen mit hohen Temperaturen. Das Element ist elektronenstrahlgeschweißt an die Anschlüsse aus reinem Kupfer, wodurch eine monolithische Struktur mit minimalem Kontaktwiderstand und außergewöhnlicher mechanischer Festigkeit entsteht. Das Ergebnis ist ein Widerstand, der hohen Stoßströmen, thermischen Zyklen und langfristiger Alterung ohne Drift standhält.

Die WSN-Serie ist in vier Standard-Grundflächen für die Oberflächenmontage erhältlich:

● 2512 (6,4×3,2 mm) – 3 W Nennleistung, ideal für kompakte Leistungsstufen

● 3920 (10×5,2 mm) – 5 W Nennleistung, optimiert für Automobil- und Industrieanwendungen

● 5930 (15×7,2 mm) – 7 W Nennleistung, für Hochstrom-Sammelschienen und Batteriepacks

● 2726 (6,95 x 6,6 mm) – 5 W Leistung, einzigartiges flaches quadratisches Format für dichte Layouts

Die Widerstandswerte reichen von branchenführenden 0,1 mΩ bis 5 mΩ, mit engen Toleranzen von nur ±0,5 % und einem TCR von nur ±100 ppm/°C (Manganin). Jede Einheit wird strengen Zuverlässigkeitstests gemäß AEC-Q200-Standards unterzogen, einschließlich Temperaturwechsel, Lagerung bei hohen Temperaturen, Belastungsdauer und Einwirkung feuchter Hitze.

Als vertrauenswürdiger Hersteller von Strommesswiderständen aus blanker Legierung in China kombiniert RST Electric über 10 Jahre Präzisionswiderstandstechnik mit fortschrittlichen Fertigungstechniken, um Komponenten zu liefern, die den anspruchsvollsten Anforderungen von Automobil-, Industrie- und erneuerbaren Energieanwendungen gerecht werden.

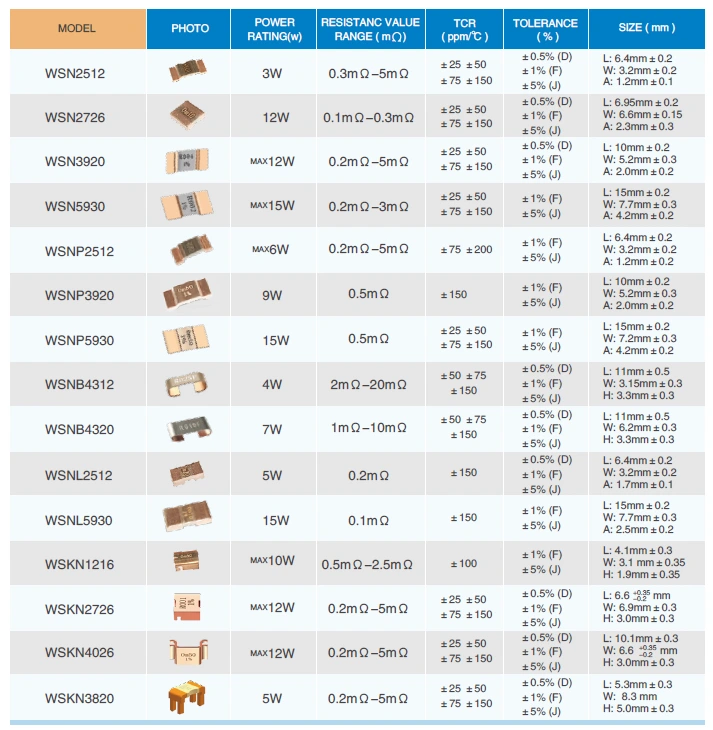

Technische Spezifikation

Produktmerkmale

1.Elektronenstrahlgeschweißte Konstruktion – Die monolithische Legierung-Kupfer-Schweißung eliminiert Kontaktwiderstände und sorgt für außergewöhnliche mechanische Festigkeit und Langzeitstabilität.

2. Extrem niedriger Widerstand bis zu 0,1 mΩ – Ermöglicht die genaue Messung von Hunderten von Ampere mit minimalem Leistungsverlust und Spannungsabfall.

3. Extrem niedrige Induktivität (0,5 nH – 5 nH) – Eine parasitäre Induktivität nahe Null ermöglicht den Einsatz in Hochfrequenz-Schaltkreisen (bis zu mehreren MHz) ohne Signalverzerrung.

4.Sehr niedrige thermoelektrische EMF (<1µV/°C) – Minimiert Messfehler, die durch Temperaturgradienten über den Widerstand verursacht werden, was für die präzise Strommessung entscheidend ist.

5. Mehrere Legierungsoptionen – Wählen Sie Manganin (niedriger TCR), Karma (hohe Stabilität) oder FeCrAl (hohe Temperatur), um die Leistung für bestimmte Anwendungen zu optimieren.

6. SMD-Footprints nach Industriestandard – Erhältlich in den Größen 2512, 3920, 5930 und 2726, kompatibel mit automatisierten Montageprozessen.

7.Hohe Leistungsdichte – Bis zu 7 W in einem kompakten 5930-Gehäuse, ideal für Leistungsmodule und Batteriepacks mit begrenztem Platzangebot.

8. Präzisionstoleranzen – ±0,5 % verfügbar für hochpräzise Strommessungen in Automobil-BMS und Industrieantrieben.

9.Ganzmetallstruktur – Kein Keramiksubstrat oder Dickschichtmaterialien sorgen für hervorragende Impulshandhabung und Wärmeleitfähigkeit.

Produktanwendungen

Zeichnung und Maße

Paket und Versand

RST Electric gewährleistet die sichere Lieferung jedes Bare Alloy-Strommesswiderstands:

● Tape & Reel-Verpackung: Alle Widerstände der WSN-Serie werden auf 7-Zoll- oder 13-Zoll-Rollen geliefert (Anzahl pro Rolle: 4000 für 2512, 2000 für 3920/5930, 1000 für 2726), kompatibel mit automatischer Pick-and-Place-Montage.

● Großverpackung: Auf Anfrage für Prototypenbau oder Kleinserienproduktion erhältlich.

● Feuchtigkeitsempfindlichkeit: Diese Widerstände sind als MSL 1 (unbegrenzte Haltbarkeit) klassifiziert und erfordern keine besondere Handhabung bei Feuchtigkeit.

● Dokumentation: Packlisten, Prüfbescheinigungen und Materialdeklarationen liegen jeder Sendung bei.

● Frachtoptionen: Expresskurier (DHL/FedEx/UPS) für kleine Mengen, Luftfracht für mittlere Mengen, Seefracht für Großbestellungen.

FAQ

1.F: Welche Vorteile bietet die Wahl von RST Electric?

A: Wir beschäftigen uns seit über 10 Jahren intensiv mit dem Bereich Bare Alloy Current Sense Resistors. Wir sind ein zertifizierter Hersteller mit vollständiger Kontrolle über die Legierungsauswahl, das Elektronenstrahlschweißen und die Testprozesse. Es gibt keine Zwischenschritte. Die Fabrik liefert Produkte direkt zu einem hohen kostengünstigen Preis. Wir verfügen über eine ISO 9001-zertifizierte Produktionsbasis und spezielle Produktionslinien. Jedes Produkt wird einer 100-prozentigen elektrischen Prüfung unterzogen und die Proben bestehen die AEC-Q200-Zuverlässigkeitstests auf Automobilniveau. Die Qualität ist stabil und kontrollierbar und es kann sich präzise an anspruchsvolle Szenarien wie Automobil- und Industrieanwendungen anpassen.

2. F: Welche Anpassungsdienste bietet Ihr Unternehmen an?

A: Wir bieten umfassende Anpassungsdienste in mehreren Dimensionen: Die Paketgröße unterstützt Standardspezifikationen wie 2512 und 3920 sowie kundenspezifische Größen; Der Widerstandsbereich reicht von 0,1 mΩ bis 5 mΩ und spezielle Widerstandswerte können individuell angepasst werden. die Toleranz kann bis zu ±0,1 % betragen und ist für unterschiedliche Präzisionsanforderungen geeignet; Das Material kann Mangankupfer, Kama usw. oder kundenspezifische Legierungen sein. Gleichzeitig wird die TCR-Option von ±100 bis ±750 ppm/°C unterstützt, und die Anschlussbeschichtung kann je nach Bedarf aus reinem Zinn, Zinn-Blei oder Vergoldung gewählt werden.

3. F: Welche Qualitätsgarantien gibt es?

A: Jeder von uns hergestellte Strommesswiderstand aus blanker Legierung wird einer 100-prozentigen elektrischen Prüfung unterzogen, wobei der Schwerpunkt auf der Überprüfung von Kernparametern wie Widerstandswert und Toleranz liegt. Die Proben werden außerdem gemäß dem AEC-Q200-Standard getestet, einschließlich Temperaturwechsel-, Belastungslebensdauer-, Hochtemperaturlagerungs- und Feuchtigkeitstests, die die Leistungsanforderungen für Automobilanwendungen vollständig erfüllen. Wir verfügen über ein nach ISO 9001 zertifiziertes Produktionssystem und ein professionelles Ingenieursteam, das sich auf Stromerkennungslösungen in Automobilqualität spezialisiert und so die langfristige Stabilität und Zuverlässigkeit der Produkte gewährleistet.

4. F: Wie sind die Lieferzeiten, Versandarten und Kundendienstgarantien?

A: Die Lieferzeit ist flexibel. Bei Produkten in Standardgröße dauert es 10-15 Werktage; Bei kundenspezifischen Produkten dauert es 15–25 Werktage. Die Versandart kann je nach Kaufmenge gewählt werden. Für kleine Mengen können internationale Kurierdienste wie DHL genutzt werden; für mittlere Chargen kann Luftfracht übernommen werden; Bei großen Chargen kann die Seefracht genutzt werden. Nach dem Kauf gewähren wir eine 12-monatige Garantie. Ferndiagnose und Ersatzteillieferung sind möglich. Komplette Unterlagen wie Prüfberichte und Materialzertifikate können der Ware beigelegt werden. Gleichzeitig wird während des gesamten Prozesses technischer Support bei der Produktintegration bereitgestellt, um ein sorgenfreies Kauferlebnis zu gewährleisten.
