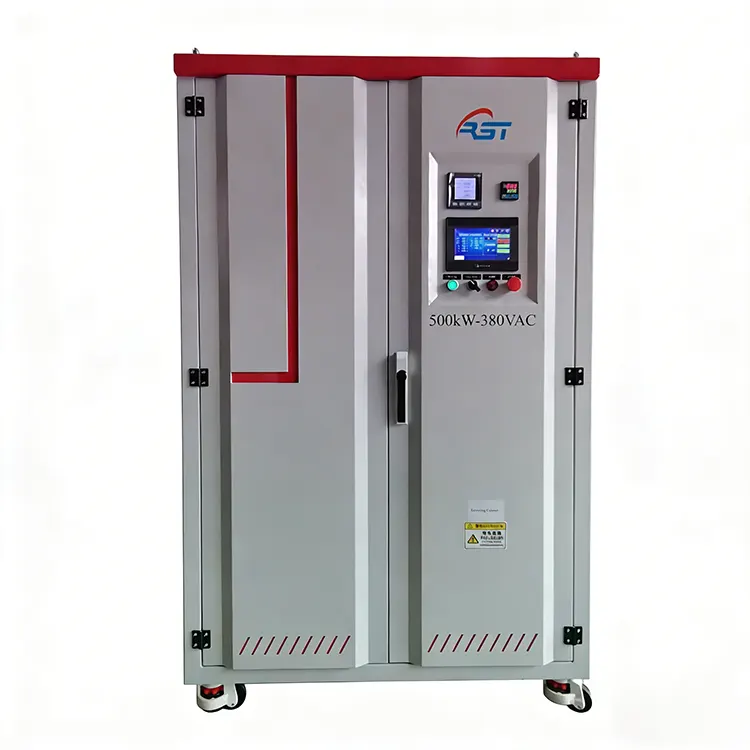

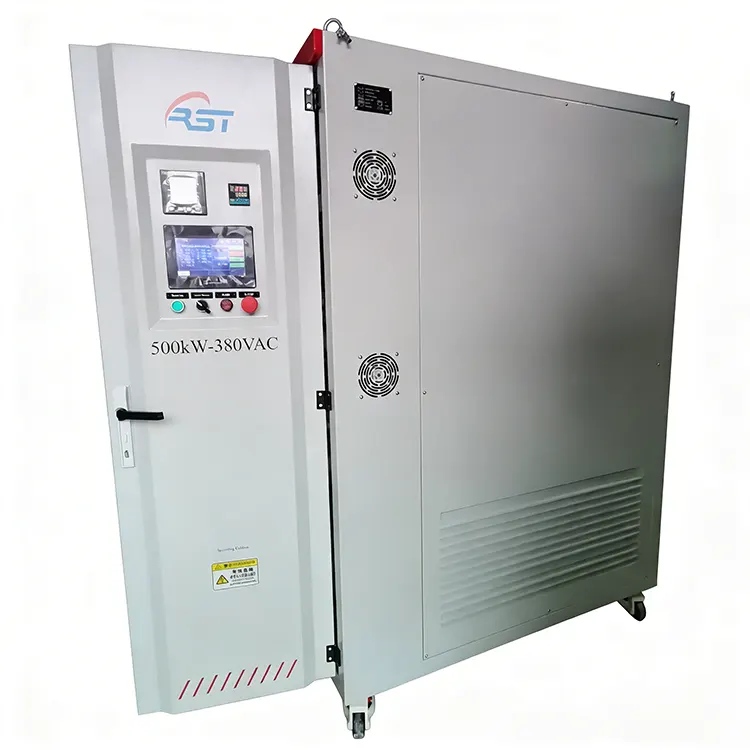

500 kW 380 V AC-Lastbank

Die 500-kW-Wechselstrom-Widerstandslastbank von RST Electric repräsentiert die Spitze der Hochleistungsprüftechnologie. Diese 500 kW 380 V AC-Lastbank wird mit 380 V Wechselstrom (50/60 Hz) betrieben und verwendet eine modulare Widerstandsbankarchitektur mit einer minimalen Stufenlast von 5 kW, was eine detaillierte Simulation realer elektrischer Lasten ermöglicht. Das Gerät ist mit einem hochpräzisen Leistungsmesser der CET PMC-Serie ausgestattet, der Spannung (L-N/L-L), Strom, Wirk-/Blind-/Scheinleistung, Leistungsfaktor, Frequenz und kumulierte Energie anzeigt – alles auf einem lebendigen 7-Zoll-HMI-Touchscreen. Das Chassis ist für raue Umgebungsbedingungen ausgelegt und besteht aus dickem, kaltgewalztem Stahl mit einer mehrstufigen Korrosionsschutzbeschichtung. Das Zwangsluftkühlsystem nutzt Lüfter mit variabler Geschwindigkeit und unabhängigen Wärmesensoren, die den Luftstrom automatisch an die Lastanforderungen in Echtzeit anpassen, um die Effizienz zu maximieren und akustische Geräusche zu minimieren. Für automatisierte Tests unterstützt die Lastbank den Fernbetrieb über RS485/Modbus-RTU, Ethernet/IP oder PC-basierte Software und ermöglicht so eine nahtlose Integration in bestehende SCADA-Systeme oder benutzerdefinierte Testprotokolle. Mit über 15 Jahren spezialisierter Fertigungserfahrung stellt RST Electric sicher, dass jedes Gerät vor dem Versand einer umfassenden Werksabnahmeprüfung (FAT) mit kalibrierten Testberichten unterzogen wird.

1.Ultrafeine Lastauflösung – 5-kW-Schritte ermöglichen eine präzise Simulation von Lastschwankungen, die für Regler- und AVR-Tests von entscheidender Bedeutung sind.

2.Intelligentes Wärmemanagement – ​​PID-gesteuerte Lüfter sorgen für optimale Widerstandstemperaturen, verlängern die Lebensdauer und reduzieren akustische Geräusche.

3.Umfassende Sicherheitsarchitektur – Zweistufiger Übertemperaturschutz mit unabhängigen Sensoren; Erkennung von Phasenverlust und Spannungsunsymmetrie.

4. Bereit für Industrie 4.0 – Standard-Ethernet/Modbus-TCP-Schnittstelle ermöglicht Fernüberwachung und Integration mit Anlagenautomatisierungssystemen.

5.Benutzerzentriertes HMI – Intuitiver 7-Zoll-Touchscreen mit grafischen Lastprofilen, Echtzeittrends und One-Touch-Testvoreinstellungen.

6. Parallelbetriebsfähigkeit – Der Master-Slave-Modus ermöglicht die Kombination mehrerer Einheiten für Multi-Megawatt-Tests ohne komplexe externe Steuerungen.

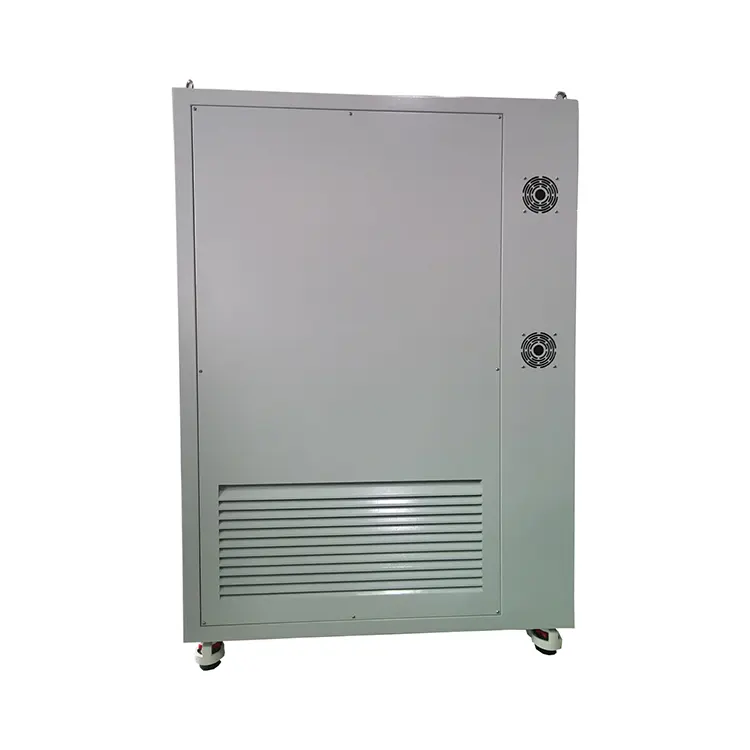

7. Heavy-Duty-Mobilität – Verstärktes Chassis mit Vier-Wege-Gabelstaplertaschen und Hebeösen für einfachen Standortwechsel.

Technische Spezifikation

Anwendungsszenario einer 500 kW 380 V AC-Lastbank

● Wärme- und Gaskraftwerke – Inbetriebnahme und routinemäßige Belastungsprüfung von Dampfturbinen, Gasturbinen und Dieselgeneratoren bis zu 500 kW.

● Hyperscale-Rechenzentren – Validierung von Multi-MW-USV-Systemen, Backup-Generatoren und Stromverteilungseinheiten (PDUs) unter Spitzenlastbedingungen.

● Parks für erneuerbare Energien – Testen von Solarwechselrichtern im Versorgungsmaßstab, Windturbinenkonvertern und Batterieenergiespeichersystemen (BESS) bei voller Nennleistung.

● Schwerindustrie – Belastungstests von großen Induktionsmotoren, Frequenzumrichtern (VFDs) und der Kraftwerksinfrastruktur.

● Offshore und Marine – Geeignet für die Prüfung von Plattformgeneratoren, die Validierung von Bordstromsystemen und die elektrische Ausrüstung von Bohrinseln.

● Forschungs- und Zertifizierungslabore – Bereitstellung präziser Widerstandslasten für die Produktentwicklung, Typprüfung und Überprüfung der Einhaltung von Netzvorschriften.

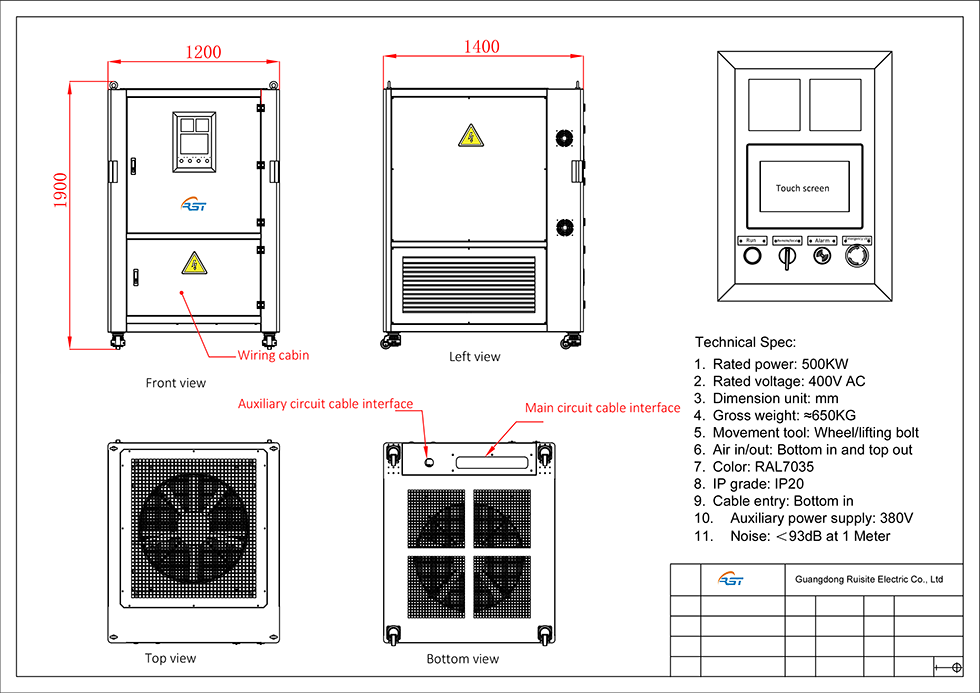

Zeichnung und Maße

Paket und Versand

RST Electric wendet ein strenges Verpackungsprotokoll für alle 500-kW-380-V-AC-Lastbankexporte an. Jede Einheit wird zunächst zum Schutz vor Feuchtigkeit in VCI-Folie (Vapor Corrosion Inhibitor) eingewickelt und anschließend in mehreren Schichten industrieller Stretchfolie umhüllt. Hochleistungsstahlbänder sichern die Ladung auf einer verstärkten Exportpalette, und die gesamte Baugruppe ist in einer speziell angefertigten, begasungsfreien Sperrholzkiste eingeschlossen, die den ISPM 15-Standards entspricht. Für die Luftfracht bieten wir Stoß- und Kippindikatoren zur Überwachung der Abfertigungsbedingungen an. Allen Sendungen liegt eine umfassende Dokumentation bei: Packlisten, Handelsrechnungen, Ursprungszeugnisse und Werksprüfberichte. Wir arbeiten mit globalen Spediteuren zusammen, um flexible Versandoptionen anzubieten – FCL, LCL, Luftfracht oder Tür-zu-Tür-Express – und stellen sicher, dass Ihre Ausrüstung pünktlich und in einwandfreiem Zustand ankommt.

Wenn Zuverlässigkeit auf Leistung trifft, ist RST Electric führend.

Wenn Zuverlässigkeit und hoher Leistungsbedarf aufeinandertreffen, ist RST Electric immer an der Spitze der Branche und bietet Ihnen eine hochwertige 500-kW-380-V-AC-Lastbank. Wir sind ein legitimer chinesischer Hersteller. Vom Produktdesign über die Komponentenbeschaffung bis hin zur Produktionsfertigung und Qualitätskontrolle wird jeder Schritt von uns streng überwacht. Dies gewährleistet eine stabile Produktqualität und erspart Ihnen Zwischenverbindungen, so dass Sie von den Preisen direkt ab Werk ohne versteckte Kosten profitieren und so eine höhere Beschaffungskostenleistung erzielen können.

Entwicklungsgeschichte

Seit 2008 widmen wir uns der Forschung und Herstellung von Hochleistungslastkästen. Wir verfügen über eine ISO 9001-zertifizierte Fabrik mit einer Gesamtfläche von über 7.000 Quadratmetern, die mit einer automatisierten Montagelinie ausgestattet ist. Unsere Produktionseffizienz und Qualitätskontrollfähigkeiten sind stets führend in der Branche. Wir verfügen über ein professionelles internes Forschungs- und Entwicklungsteam, das sich stets auf die Innovation und Verbesserung der Wärmemanagementtechnologie und Steuerungssoftware konzentriert und die Produktleistung kontinuierlich optimiert, um den anspruchsvollen Testanforderungen verschiedener Branchen gerecht zu werden. Bevor jede Ladebox das Werk verlässt, werden mit einem Kalibrierungsinstrument 100 % Alterungstests unter Volllast durchgeführt, um sicherzustellen, dass das Produkt nach der Lieferung stabil funktionieren kann und Qualitätsrisiken ausgeschlossen werden.

Produktmarkt

Im Laufe der Jahre haben wir uns zu einem vertrauenswürdigen Lieferanten für Kunden in über 50 Ländern weltweit entwickelt, mit Kunden in Regionen wie den Vereinigten Staaten, Deutschland, den Vereinigten Arabischen Emiraten, Singapur, Australien und anderen. Wir haben umfangreiche Branchenerfahrung in Bereichen wie Energieerzeugung, Rechenzentren, erneuerbare Energien und Schwerindustrie gesammelt. Wenn Sie Kundenfallstudien und Referenzmaterialien für ähnliche Hochleistungsprojekte benötigen, können wir diese jederzeit bereitstellen. Wir bieten umfassende maßgeschneiderte Dienstleistungen. Die Spannungsoptionen umfassen 380 V, 400 V, 415 V, 480 V und 690 V. Durch die Kombination mit einem Abwärtstransformator können wir auch einen Spannungsbedarf von 11 kV erreichen. Zu den Schutzarten des Gehäuses gehören IP23 für den Innenbereich, IP54 für den Außenbereich und IP56 für den Marinebereich. Die Steuerungsmethoden können auf erweiterte SPS, drahtlose Fernbedienung und mobile APP-Steuerung aufgerüstet und auch durch SCADA-Integration angepasst werden. Die Messmethoden können je nach Anforderung als Basistyp, Netzqualitätsanalysator oder Mehrpunkt-Temperaturüberwachung ausgewählt werden.

Bezüglich Kundendienst

In Bezug auf Lieferung und Kundendienst beträgt die Standardlieferzeit für die kundenspezifische 500-kW-380-V-Wechselstrom-Lastbank 20 bis 25 Werktage. Wir stellen vollständige technische Materialien in mehreren Sprachen wie Englisch, Spanisch, Französisch und Arabisch zur Verfügung. Gleichzeitig können wir professionelle Vor-Ort-Ingenieure beauftragen, die Inbetriebnahme- und Schulungsdienste vor Ort entsprechend den Kundenbedürfnissen durchzuführen und so sicherzustellen, dass der gesamte Prozess Ihrer Beschaffung und Nutzung geschützt ist.

Projektfälle

1. Projekthintergrund

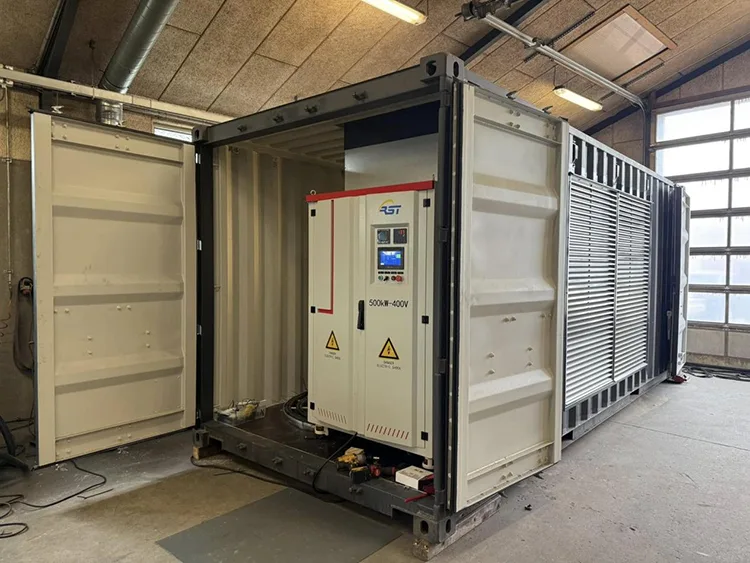

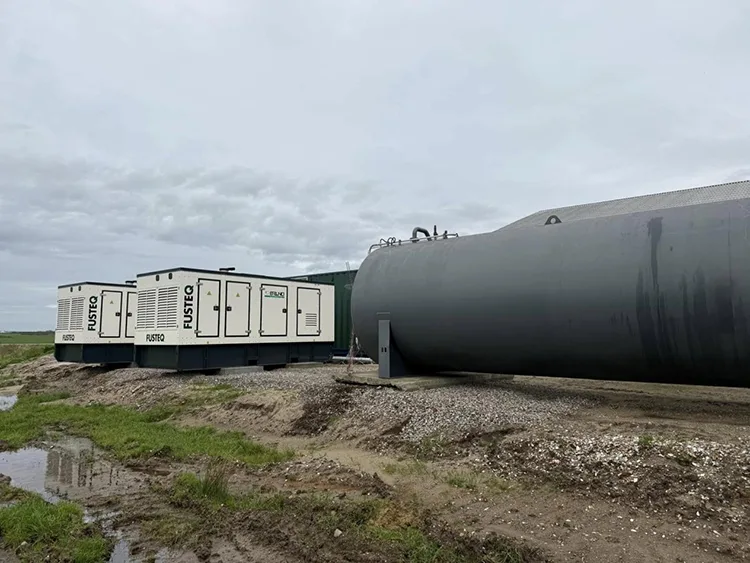

Das Energietechnikprojekt eines dänischen Kunden umfasst die Abnahmeprüfung eines örtlichen Wärmekraftwerks, eines Rechenzentrums und einer neuen Energiespeicheranlage. Bei der regelmäßigen Inbetriebnahme und Werksprüfung von 400-V-Dieselgeneratoren, USV- und BESS-Geräten weisen herkömmliche Lastgeräte grobe Lastanpassungsschritte, geringe Messgenauigkeit und keine zentralisierte Fernsteuerungsfunktion auf und sind nicht in der Lage, einen Langzeit-Alterungstest unter Volllast durchzuführen, was versteckte Risiken für die Lieferung von Stromprodukten und den Netzbetrieb vor Ort mit sich bringt. RST Electric maßgeschneiderte standardmäßige 500 kW 400 V PF = 1,0 AC-Widerstandslastbank in strikter Übereinstimmung mit den lokalen Stromprüfstandards der EU, um die Volllastverifizierungsanforderungen des Kunden für mehrere Arten von Stromgeräten zu erfüllen.

2. Technische Kernspezifikationen und Designvorteile

Elektrische Bewertungl

Gesamtnennleistung: 500 kW, dreiphasiger AC400-V-Sternanschluss, PF=1 reine ohmsche Last, Nennbetriebsstrom 722 A

Lasteinstellung: 11 Leistungsstufen, minimale Einzellast 25 kW, Widerstandstoleranz ±5 %

Spannungsfestigkeit: AC2500V/50Hz für 1 Minute ohne Durchschlag oder Funken; Hochpräzises Leistungsmessgerät, Anzeigegenauigkeit: 0,1 V/0,1 A/0,1 kW/1 Hz

Umgebungsbedingungen: Arbeitstemperatur: -10℃~+55℃, maximale relative Luftfeuchtigkeit ≤95 % im Tagesdurchschnitt ohne Kondensation, Installationshöhe ≤2000 m, Arbeitsumgebung in Innenräumen.

Material- und Strukturmerkmale

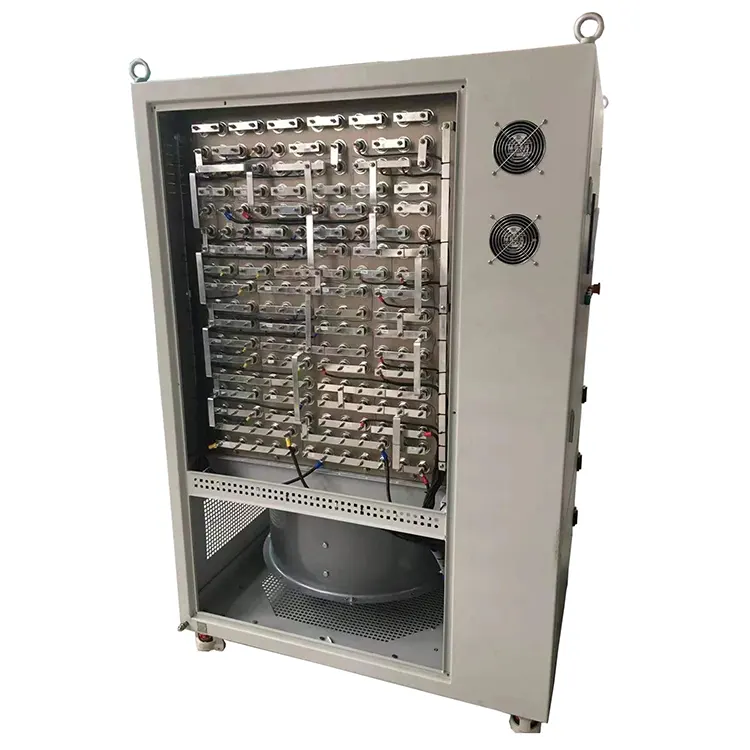

(1) Widerstandskern: Widerstandselemente aus Legierung mit niedrigem TCR-Wert, geringem Temperaturanstieg und hervorragender Wärmeableitungsleistung, stabile Leistung bei langem Dauerbetrieb unter Volllast.

(2) Zwangskühlungssystem: Zwangsluftkühlung mit variabler Geschwindigkeit von unten nach innen und nach außen, ausgestattet mit PID-Geschwindigkeitsregulierungsventilatoren, passt den Luftstrom automatisch an die Echtzeitlast an, um Betriebsgeräusche zu reduzieren und die Lebensdauer der Geräte zu verlängern.

(3) Mehrschichtiges Sicherheitsschutzsystem: Vier Hauptschutzfunktionen für Überlast, Überspannung, Not-Aus und Übertemperatur sowie Überwachung von Phasenverlust und dreiphasiger Unsymmetriespannung; Unabhängige Temperaturerfassungskomponente, die einen Alarm auslöst, wenn eine ungewöhnliche Überhitzung auftritt.

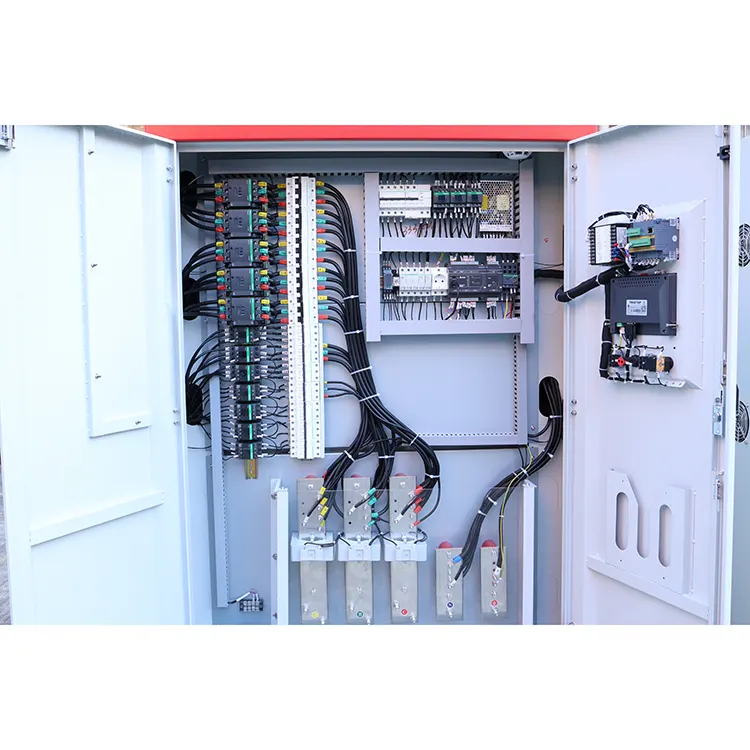

(4) Schrankkonstruktion: Hochleistungsschrank aus kaltgewalztem Stahl mit mehrschichtiger Korrosionsschutzbeschichtung, Innenschutz IP20/IP23, Abmessungen L1150×T1300×H1900 mm, Nettogewicht 540 kg, Isolierung der Klasse F; Geteilte Verkabelungsanordnung für Stromschiene, Lüfterkreis und Fernsignalklemme, praktisch für die Verkabelung vor Ort und den Anschluss an den Schaltschrank des Kunden.

(5) Dual-Control-Modus: Lokale 7-Zoll-HMI-Touchscreen-Bedienung; Remote-RS485-Modbus-RTU-Kommunikation, unterstützt zentralisierte automatische PC- und SCADA-Tests; Master-Slave-Parallelfunktion zur Kombination mehrerer Einheiten für kombinierte Lasttests auf MW-Ebene.

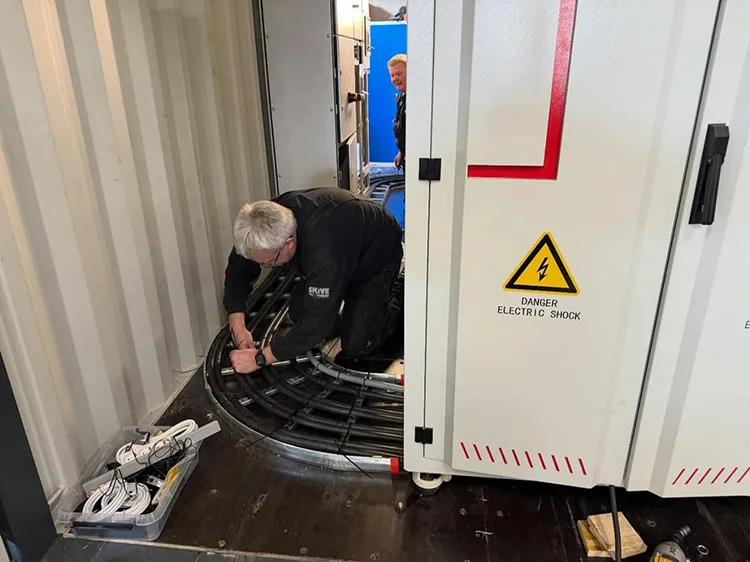

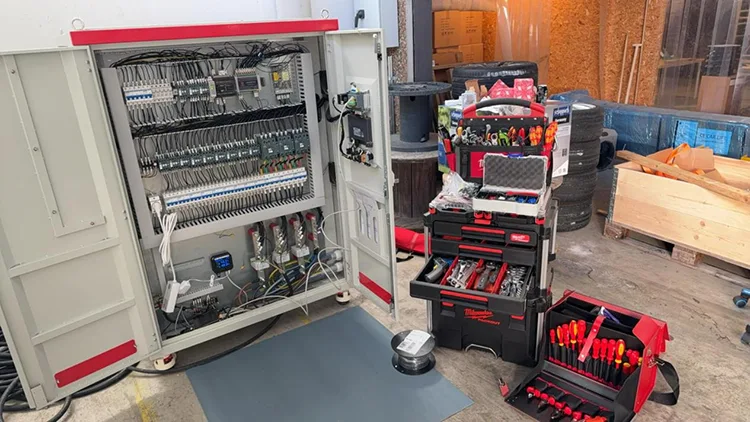

3. Installations- und Inbetriebnahmestandard vor Ort

1). Der Installationsaufbau folgt den EU-Spezifikationen für die Installation von Energieanlagen; separate Verkabelung für Stromschleife, Lüftersteuerleitung und Messsignalleitung; Schrankbefestigung über reservierte Hebeösen und Gabelstaplerlöcher, zuverlässige PE-Erdung.

2). Der Test vor der Inbetriebnahme umfasst die Inspektion der Lüftersteuerung, die Prüfung der Luftkanalglätte und die Prüfung des Isolationswiderstands. Formeller Zugriff auf die Stromversorgungsausrüstung des Kunden erst, nachdem alle Debugging-Elemente die FAT-Werksinspektion bestanden haben.

3). Betriebsregel: Reinigen Sie die Lufteinlass- und -auslassfilter regelmäßig, um Luftblockaden und einen abnormalen Temperaturanstieg zu vermeiden. Während des Langzeit-Dauerbelastungstests stapeln sich keine brennbaren Gegenstände um den Lastenschrank herum.

4. Fehlerbehebung und Kundendienst nach dem Verkauf

Häufige Fehler vor Ort, darunter ungewöhnliche Überhitzung, Widerstandskurzschluss, Fernkommunikationsfehler und falscher Übertemperaturalarm, sind im offiziellen Wartungshandbuch aufgeführt.

Regelmäßiger Inspektionsstandard: Regelmäßige Staubreinigung im Inneren des Schranks und Wartung des Lüfters alle 3 bis 6 Monate; Verwenden Sie ein 1000-V-Megaohmmeter für die regelmäßige Isolationsprüfung und die entsprechende Spannungsfestigkeitsprüfung.

Garantiedauer: 12 Monate nach Inbetriebnahme vor Ort oder 18 Monate ab Versanddatum (je nachdem, was zuerst eintritt). Kostenlose Reparatur und Komponentenaustausch bei Herstellungsfehlern im Werk; Lebenslange Ersatzteilversorgung und weltweite technische Fernberatung für Kunden nach der Garantiezeit, optionaler Vor-Ort-Inbetriebnahmeservice in Europa.

5. Projektergebnis

1). Durch die präzise abgestufte Belastung wird der redundante Teststrom vollständig verbraucht, eine Volllastüberprüfung des Generators, der USV und der Energiespeicherausrüstung des Kunden über den gesamten Zyklus hinweg realisiert und das Risiko unvollständiger Testdaten eliminiert.

2). Das intelligente Dual-Control- und Multi-Schutz-Design gewährleistet einen stabilen Langzeitbetrieb, keine Überhitzung und Sicherheitsstörungen während der langfristigen tatsächlichen Nutzung durch den Kunden.

3). Die modulare Standardstruktur reduziert den täglichen Wartungsaufwand erheblich und senkt damit offensichtlich die späteren Betriebs- und Wartungskosten des Kunden.

Kontaktieren Sie RST Electric für eine maßgeschneiderte Hochleistungs-AC-Lastbank mit 500 kW und 380 V für europäische Generator-, Rechenzentrums- und neue Energieprojekte. Erhalten Sie einen kostenlosen technischen Vorschlag und ein Angebot.
