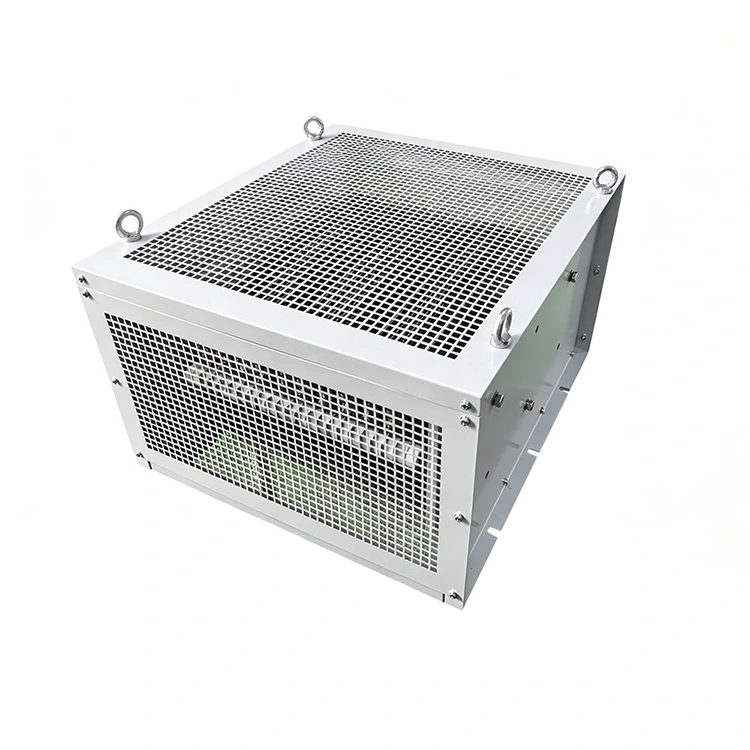

20 kW Bremswiderstand

Der 20-kW-Bremswiderstand wurde auf der Grundlage der tatsächlichen Schwachstellen in Industriestandorten entwickelt. Es vereint einen hohen Energieverbrauch, mehrere Kühllösungen, ein elektrisches Design mit geringer Induktivität, eine hochsichere Gehäusestruktur und umfassende Anpassungsmöglichkeiten. Es kann die regenerative elektrische Energie aus der Motorverzögerung effizient absorbieren, die DC-Busspannung stabilisieren und Überspannungsauslösungen und durchbrennende Komponenten verhindern.

Das Produkt ist mit den weltweit gängigen Industriespannungen kompatibel und eignet sich für verschiedene Installationsbedingungen und raue Außenumgebungen. Bevor es das Werk verlässt, wurde es einer Reihe von Hochspannungs- und Alterungstests unterzogen. Es berücksichtigt Betriebsstabilität, Nutzungssicherheit und Flexibilität für zukünftige Anpassungen. Es ist eine ideale Standard-Energieverbrauchskomponente für Branchen wie Aufzüge, Kräne, Windkraftanlagen, industrielle Prüfstände und automatisierte Produktionslinien.

Speziell für industrielle Hochleistungsbremsszenarien entwickelt

1. Präzise Zustandsanpassung

Es richtet sich an hochfrequente Start-Stopp- und Hochleistungsbremsgeräte wie Frequenzumrichter, Servoantriebe, Hebemaschinen und Pitchsysteme für Windkraftanlagen und befasst sich speziell mit häufigen Problemen vor Ort wie Motorverzögerung, die elektrische Rückkopplungsenergie erzeugt, Netzschwankungen und Treiberüberspannungsfehlern.

2. Solide Leistung

Standardmäßiger 20-kW-Dauerstromverbrauch, in der Lage, kurzzeitigen Überlaststößen von 40 kW standzuhalten, sowohl intermittierendes Bremsen als auch Langzeit-Dauerbremsbetriebsmodi zu erfüllen, geeignet für hochintensive Industriebedingungen.

3. Große Auswahl an anwendbaren Branchen

Der 20-kW-Bremswiderstand kann direkt in Aufzugssteuerungssystemen, Hafenhebeanlagen, industriellen Testplattformen, Stromerzeugungseinheiten für Windkraftanlagen und Frequenzumwandlungsübertragungen von Förderbändern eingesetzt werden, mit großer Vielseitigkeit und einfachem Austausch und einfacher Anpassung.

Technische Spezifikation

Strukturelle und Wärmeableitungsvorteile

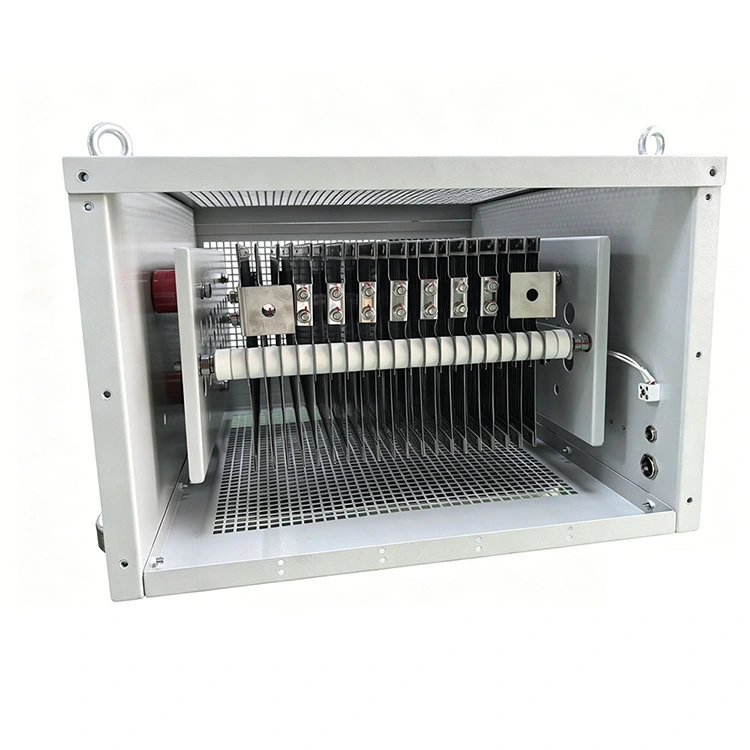

1. Hochwertiger temperaturtoleranter Kern

Durch die Verwendung hochtemperaturbeständiger Wicklungswiderstände und einer mehrschichtigen Isolationsstruktur aus Keramik und Glimmer weist es eine hohe Temperaturbeständigkeit und eine gute Widerstandsstabilität auf. Es ist unwahrscheinlich, dass es altert oder driftet, und es ist auch nicht anfällig für Überhitzung im Langzeitbetrieb.

2. Drei Kühloptionen verfügbar

Unterstützt natürliche Luftkühlung für einen leisen Betrieb, Zwangsluftkühlung für eine Wärmeableitung mit hoher Dichte und Flüssigkeitskühlung für die Installation in engen Räumen mit hohen Temperaturen in rauen Umgebungen. Diese Optionen können je nach Platzbedarf im Serverraum und Umgebungstemperatur vor Ort frei gewählt werden.

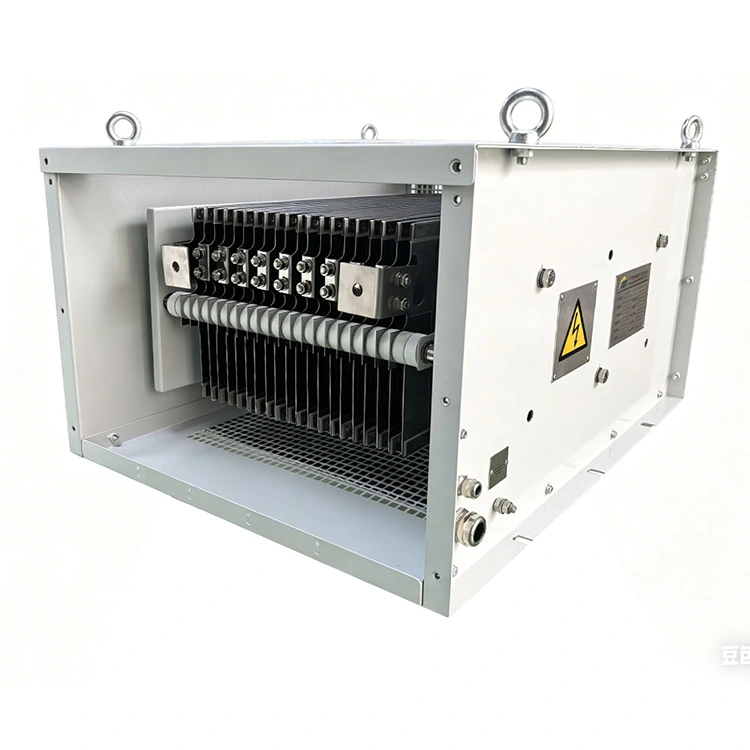

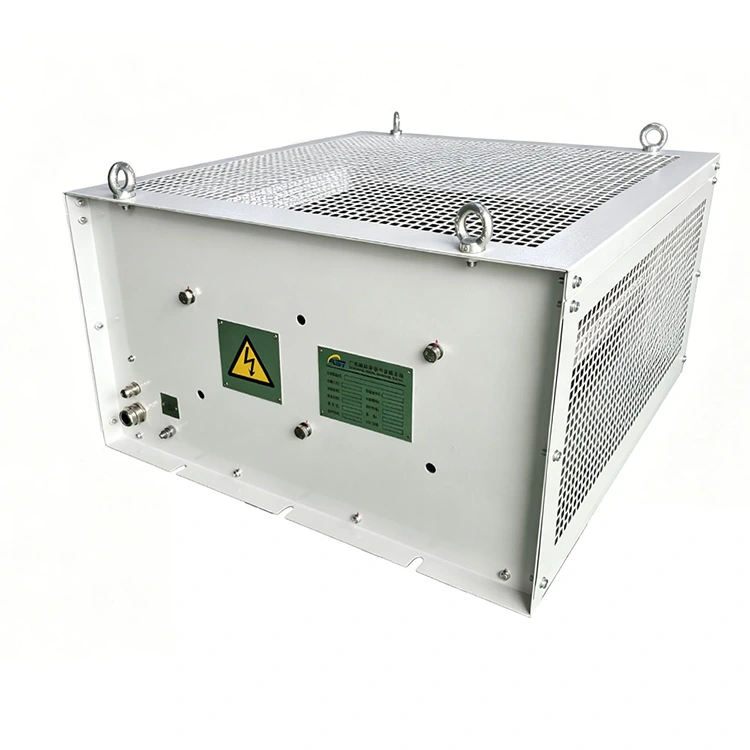

3. Robustes Gehäuse

Die gesamte Maschine besteht aus Stahlplatten oder Gehäusen aus Aluminiumlegierung mit Korrosionsschutzspritztechnologie. Die Schutzstufe beträgt IP54–IP65 und bietet staub-, wasser- und feuchtigkeitsbeständigen Schutz, geeignet für raue Industrieumgebungen wie im Freien, in Bergwerken und Häfen.

Höhepunkte der elektrischen Leistung

1. Professionelles Design mit niedriger Induktivität

Die optimierte Wicklungsanordnung reduziert die parasitäre Induktivität erheblich, eignet sich für Frequenzumrichter mit Hochfrequenzschaltung, unterdrückt Spannungsspitzen und schützt den Treiber und nachfolgende elektrische Komponenten vor Stößen.

2. Breite Kompatibilität mit voller Spannung

Der 20-kW-Bremswiderstand ist mit 380-V-690-V-Wechselstromsystemen kompatibel, unterstützt maximal einen 1000-V-Gleichstrombus, ist mit den weltweit gängigen Industriespannungsstandards kompatibel und kann direkt für Exportprojekte sowie in- und ausländische Geräte angepasst werden.

3. Widerstandswert genau anpassbar

Der Widerstandswert reicht für jede individuelle Anpassung von 0,5 Ω bis 500 Ω mit einer Toleranz von ± 5 % und ist in der Lage, die empfohlenen Parameter verschiedener Wechselrichtermarken strikt einzuhalten, mit gleichmäßiger Bremskraft und sanftem, kontrollierbarem Verzögerungsgefühl.

Produktanwendungen

Sicherheitsschutzkonfiguration

1. Optionaler Überhitzungsschutz

Optional sind ein NTC-Thermistor und ein normalerweise geschlossener Thermoschalter erhältlich. Sie können direkt an die Schutzschnittstelle des Frequenzumrichters angeschlossen werden und bieten eine automatische Übertemperaturwarnung oder eine Stromkreisunterbrechung, um die Gefahr von Überhitzung und Feuer auszuschließen.

2. Werksweite vollständige Hochspannungsprüfung

Jedes Gerät wird einem 2,5-kV-Spannungsisolationstest, einer Raumtemperatur-Widerstandskalibrierung und einer Probenüberprüfung der thermischen Zyklen unterzogen. Die Isolierung ist zuverlässig und der Sicherheitsfaktor hoch.

3. Anpassbar an die Betriebsbedingungen

Unterstützt kontinuierliche Brems- und intermittierende Bremszyklusmodi. Durch häufiges Starten und Stoppen kommt es nicht zu einem Wärmestau, wodurch die Häufigkeit von Abschaltungen und Wartungsarbeiten vor Ort deutlich reduziert wird.

Vorteile bei Installation und Integration

1. Mehrere Installationsmethoden

Bieten Sie drei gängige Formen an: bodenstehend, wandmontiert, seitlich montiert und 19-Zoll-Rack-Installation. Zur Anpassung an bestehende Schranklayouts können auch kundenspezifische Montagehalterungen bereitgestellt werden.

2. Verschiedene Verkabelungsmethoden

Der 20-kW-Bremswiderstand wird mit Standard-Schraubklemmen und Kupfer-Busschnittstellen geliefert. Es sind auch kundenspezifische Verkabelungsoptionen wie verlängerte Leitungen und wasserdichte Flanschköpfe erhältlich, die den Verkabelungsprozess vereinfachen und die Verbindung stabil machen.

3. Die gesamte Maschine ist ohne Modifikation bereit für die Installation

Strukturabmessungen, Verkabelungspositionen und Gehäusefarben können je nach Projekt angepasst werden. Nach der Lieferung kann die Ausrüstung direkt installiert und verwendet werden, wodurch die zusätzlichen Kosten für Bohrungen, Modifikationen und Fehlerbehebungen vor Ort entfallen.

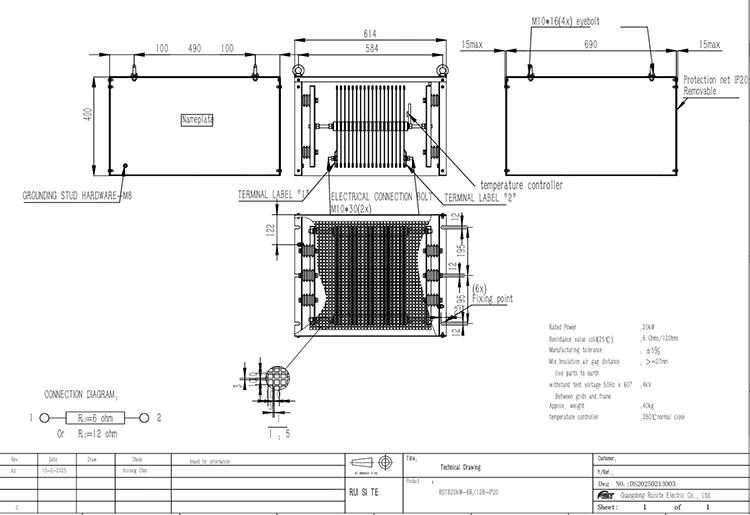

Zeichnung und Abmessungen

Verpackungslieferung und Qualitätssicherung

1. Professionelle Schutzverpackung

Der 20-kW-Bremswiderstand ist mit feuchtigkeitsbeständiger Folie umwickelt und mit Schaumstoff verstärkt. Heavy-Duty-Modelle sind in Leimholzkisten verpackt und die Anschlüsse sind zum Schutz separat versiegelt, um sicherzustellen, dass das Produkt während des Transports nicht durch Feuchtigkeit beeinträchtigt oder durch Stöße beschädigt und verformt wird.

2. Vollständige Dokumentation der Warenbegleitung

Jeder Bestellung liegt eine Packliste, ein Werksprüfbericht, ein Widerstandswertprüfzertifikat, ein Installationshandbuch und Informationen zum Temperaturregelungszubehör bei, die die Anforderungen für die Projektabnahme und die Zollabfertigung im Außenhandel erfüllen.

3. Zuverlässige Lieferung und Kundendienst

Standardmodelle werden innerhalb von 10–15 Tagen geliefert, kundenspezifische Modelle innerhalb von 15–25 Tagen; Für die komplette Maschine gilt eine 18-monatige Garantie. Darüber hinaus werden kostenlose Beratung zum Bremskreisplan, Remote-Debugging und technischer Support bei Fehlern angeboten.

Wählen Sie RST Electric

1. Professionelle Akkumulation ab der Originalfabrik

Zehn Jahre engagierte Forschung und Produktion von Bremswiderständen und Lastwiderständen. Alle Prozesse vom Wickeln, Schweißen, Zusammenbauen bis hin zur thermischen Prüfung werden unabhängig entwickelt und kontrolliert, um eine gleichbleibende Qualität und keine Zwischenhändleraufschläge zu gewährleisten.

2. Strenges Qualitätskontrollsystem

ISO9001-zertifizierte Produktionslinie. Jedes Gerät muss Widerstandswert-, Isolations-, Spannungsfestigkeits- und Temperaturkontrolltests unterzogen werden. Es entspricht internationalen Standards wie IEC, UL und NEMA.

3. Erfahrung im globalen Projektservice

Die Produkte werden in über vierzig Länder exportiert. Vertraut mit den lokalen Arbeitsbedingungen in Europa, Südostasien und Südamerika. Wir können Kunden bei der Parameteranpassung für Projekte und der Bereitstellung von Compliance-Dokumentation unterstützen.
