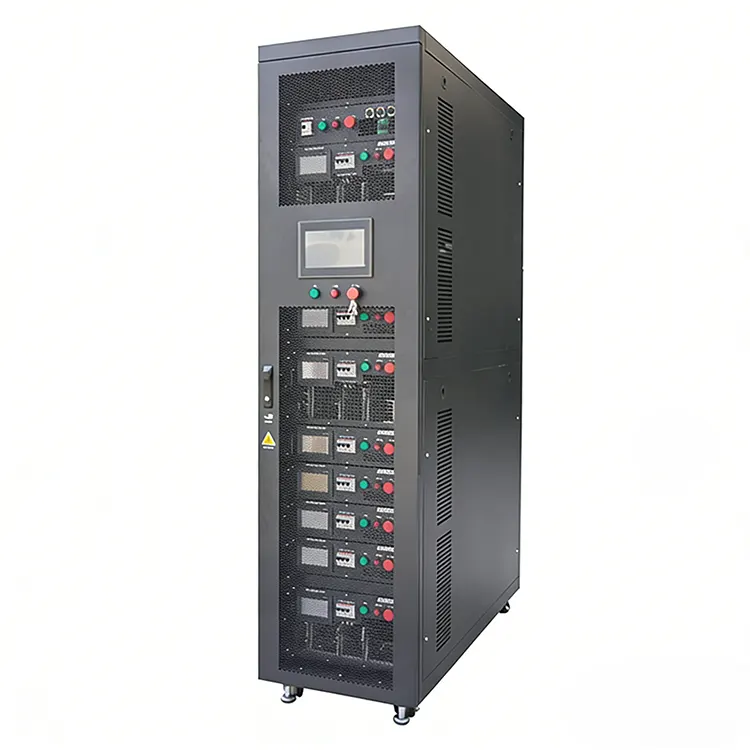

200 kW 380 V Flüssigkeitskühlungs-Lastbank

Die flüssigkeitsgekühlte 200-kW-380-V-Lastbank von RST Electric stellt einen Paradigmenwechsel in der Hochleistungsprüftechnologie dar. Untergebracht in einem standardmäßigen 42U-Rackgehäuse (B600×T1400×H1800 mm) macht diese 200-kW-380-V-Flüssigkeitskühlungs-Lastbank den Bedarf an massiven Luftaufbereitungsanlagen oder Anlagenabluftsystemen überflüssig, indem sie die Wärme direkt an die vorhandene Flüssigkeitskühlungsinfrastruktur einer Anlage überträgt. Das System verfügt über einen Kühlmittelkreislauf aus Edelstahl 304 mit DN32-Einlass-/Auslassanschlüssen, der Durchflussraten von bis zu 200 l/min (12 m³/h) bei Auslegungsdrücken von 0,4 MPa bewältigen kann.

Präzisionstemperatursensoren überwachen die Kühlmitteltemperaturen am Einlass/Auslass und sorgen für eine stabile thermische Belastung mit einem Temperaturanstieg von ≤15 °C bei voller Leistung und einem Druckabfall von ≤5 psi. Die ohmsche Lastbank selbst bietet eine 5-kW-Schrittauflösung mit einer Lastgenauigkeit von ±2 % und ermöglicht so eine detaillierte Simulation realer IT-Lasten. Zu den Steuerungsoptionen gehören ein lokaler HMI-Touchscreen, Remote-PC-Software, RS485/Modbus RTU und umfassende Datenprotokollierungsfunktionen.

Als führender Hersteller von 200-kW-Lastbanken mit Flüssigkeitskühlung in China kombiniert RST Electric über 15 Jahre Erfahrung im Bereich Leistungswiderstände mit modernster Flüssigkeitskühlungstechnologie, um Lösungen zu liefern, die den anspruchsvollen Anforderungen von Rechenzentren und Hochleistungsrechneranlagen der nächsten Generation gerecht werden.

Technische Spezifikation

Produktmerkmale

1.Ultrahohe Leistungsdichte – Liefert 200 kW auf einer kompakten 42-HE-Grundfläche, ideal für platzbeschränkte Rechenzentrumsumgebungen.

2. Leiser Betrieb – Eliminiert herkömmliche Lüftergeräusche der Lastbank; Nur die Umwälzpumpe erzeugt minimale Geräusche (<65 dB), wodurch sie für besetzte Büro- oder Laborräume geeignet ist.

3. Präzises Wärmemanagement – ​​Echtzeitüberwachung der Durchflussrate, der Einlass-/Auslasstemperatur und des Druckabfalls ermöglicht eine genaue CDU- und Kühlsystemvalidierung.

4. Kühlmittelkreislauf aus Edelstahl – Die Konstruktion aus Edelstahl 304 mit DN32-Tri-Clamp-Anschlüssen gewährleistet Korrosionsbeständigkeit und Kompatibilität mit verschiedenen Kühlmedien.

5.Redundante Verbindungen – Zwei Einlass-/Auslassanschlüsse (1+1 redundant) ermöglichen den Anschluss an primäre und Backup-Kühlsysteme ohne Neukonfiguration.

6.Umfassende Sicherheitssuite – Beinhaltet die Erkennung von Flüssigkeitslecks, den Schutz vor Durchflussausfällen und die Abschaltung bei Übertemperatur – entscheidend für sensible Rechenzentrumsumgebungen.

7. Hochauflösendes Laden – 5-kW-Schritte ermöglichen eine präzise Simulation von Server-Rack-Leistungsprofilen von Teil- bis Volllast.

8. Unabhängiger Betrieb – Keine Abhängigkeit von der Klimaanlage der Anlage zur Wärmeabfuhr; Die Wärme wird direkt über die Flüssigkeitskühlungsinfrastruktur des Kunden abgegeben.

9.Realweltsimulation – Emuliert genau die thermischen und elektrischen Eigenschaften von Server-Racks mit hoher Dichte (>30 kW pro Rack) für die D2C-Kühlvalidierung (Direct to Chip).

10.Erweiterte Datenerfassung – Zeichnet und protokolliert alle kritischen Parameter für die Analyse und Berichterstattung nach dem Test.

Produktanwendungen

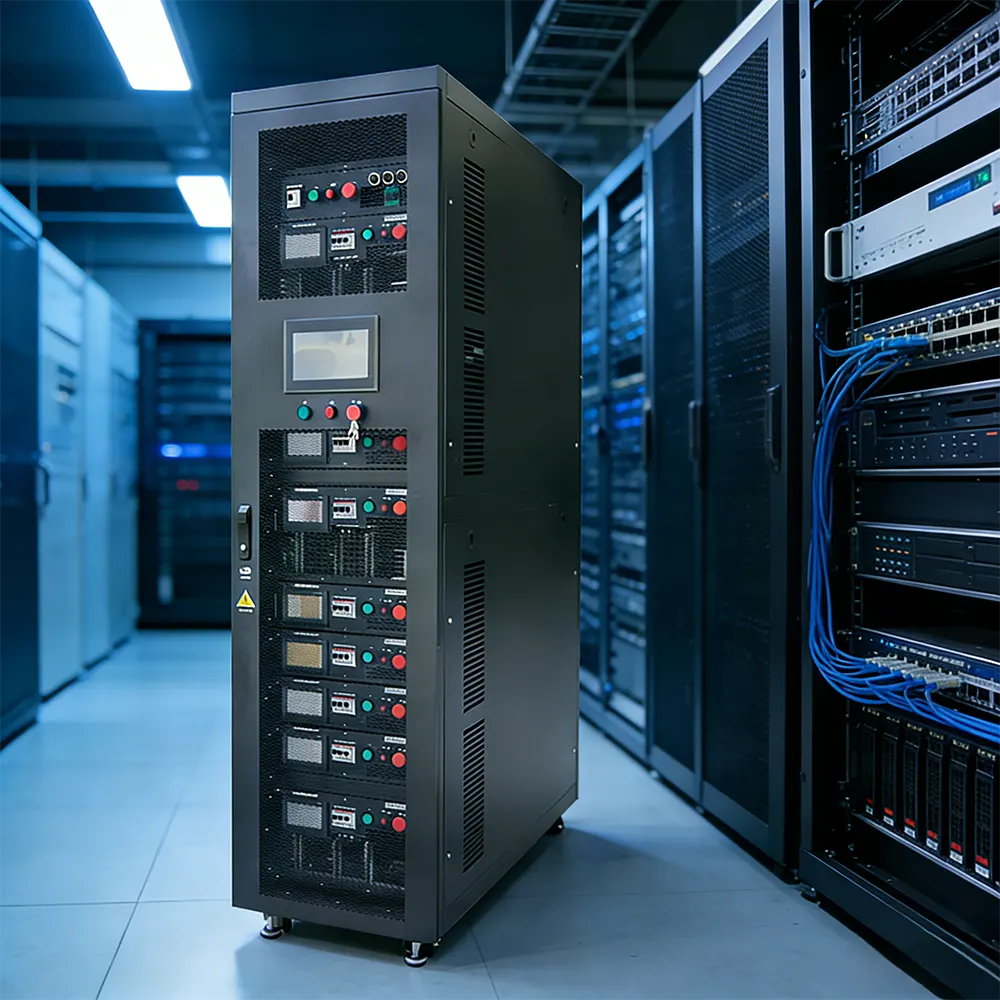

● CDU-Tests im Rechenzentrum – Validiert die Leistung von Kühlmittelverteilungseinheiten (CDUs) unter simulierten IT-Lasten von bis zu 200 kW.

● Entwicklung flüssigkeitsgekühlter Server – Bietet kontrollierte Wärmelasten zum Testen von Direct-to-Chip- und Immersionskühlsystemen in Forschungs- und Entwicklungslabors.

● Studien zum Wärmemanagement von Anlagen – Charakterisiert die Wärmeableitungskapazität der Kühlinfrastruktur des Rechenzentrums unter verschiedenen Lastszenarien.

● High-Performance Computing (HPC) – Simuliert die Wärmeabgabe von GPU-Clustern und High-Density-Computing-Racks zur Optimierung der Kühlung.

● Labor- und Testumgebungen – Ermöglicht leise, saubere und effiziente Leistungstests in akustisch sensiblen oder luftqualitätskontrollierten Räumen.

● Inbetriebnahme eines Hyperscale-Rechenzentrums – Validiert die Integration von Flüssigkeitskühlsystemen mit der Stromverteilungs- und Überwachungsinfrastruktur.

● Kühlsystem-Nachrüstungsvalidierung – Testet die Kapazität aufgerüsteter oder geänderter Kühlsysteme vor der Live-IT-Bereitstellung.

Über Paket

Bei der 200-kW-380-V-Lastbank mit Flüssigkeitskühlung handelt es sich um präzisionsgefertigte Geräte, die beim Transport eine sorgfältige Handhabung erfordern. RST Electric verpackt jedes Gerät mit den folgenden Schutzmaßnahmen:

● Einheit mit vibrationsdämpfenden Halterungen sicher auf einer Schwerlastpalette verschraubt

● Eingewickelt in wasserfeste VCI-Folie, um das Eindringen von Feuchtigkeit zu verhindern

● Eingeschlossen in einer maßgefertigten Sperrholzkiste mit Schaumstoffpolsterung an kritischen Stellen

● Alle Kühlmittelanschlüsse sind verschlossen und versiegelt, um Verunreinigungen zu verhindern

● Das Dokumentationspaket umfasst Drucktestzertifikate, Materialzertifizierungen und Werkstestberichte

Zu den Versandoptionen gehören LCL- oder FCL-Seefracht, Luftfracht oder Expresskurier für dringende Anforderungen. Vor dem Versand wird jede 200-kW-Flüssigkeitskühlungs-Lastbank einem vollständigen Werksabnahmetest (FAT) unterzogen, einschließlich Druckprüfung, Leckerkennung und thermischer Volllastvalidierung.

Über RST Electric

Direkt ab Werk, Experten für Flüssigkeitskühlung

● Wir sind ein zertifizierter Hersteller mit Sitz in China, der sich auf die Produktion fortschrittlicher 200-kW-380-V-Flüssigkeitskühlungs-Lastbänke spezialisiert hat.

● Vollständige interne Kontrolle über Design, Herstellung des Kühlkreislaufs, elektrische Montage und Prüfung – Gewährleistung höchster Qualität.

● Direktpreise ab Werk für jede 200-kW-Flüssigkeitskühlungs-Lastbank, mit transparenter Kostenstruktur und ohne Zwischenhändler.

Professionelle Fertigungs- und Wärmekompetenz

● Über 15 Jahre Erfahrung in der Leistungswiderstandstechnik, jetzt erweitert auf flüssigkeitsgekühlte Lösungen für Anwendungen der nächsten Generation.

● ISO 9001-zertifizierte Einrichtungen mit eigenem Reinraum für die Montage des Kühlkreislaufs.

● Vor der Endmontage wird an jedem Kühlmittelkreislauf eine 100-prozentige Helium-Leckprüfung durchgeführt.

● Interne thermische Simulations- und Validierungsfunktionen für kundenspezifische Kühlanforderungen.

Globale Erfahrung, vertrauenswürdiger Lieferant

● Bewährter Lieferant für Rechenzentrumsbetreiber, IT-Gerätehersteller und Kühlsystemintegratoren weltweit.

● Erfolgsbilanz beim Export in die Märkte USA, Europa, Singapur und Naher Osten.

● Umfangreiches Fachwissen im Wärmemanagement von Rechenzentren und beim Testen von Strom mit hoher Leistungsdichte.

Endlose Anpassung

● Kühlmediumoptionen: entionisiertes Wasser / Glykolmischungen / dielektrische Flüssigkeiten / kundenspezifisch.

● Anschlussarten: DN32 Tri-Clamp / NPT-Gewinde / Schnellkupplungen / kundenspezifisch.

● Durchflussregelung: Manuelle Ventile / Automatisierte Durchflussregelung / Integration einer Pumpe mit variabler Geschwindigkeit.

● Steuerungsverbesserungen: Erweiterte SPS, Integration von Gebäudemanagementsystemen (BMS), Fernüberwachung.

● Messoptionen: Basis-/Präzisionsdurchflussmesser/Mehrpunkt-Temperaturmessung.

● Gehäusevarianten: Offener Rahmen / 42-HE-Rack / Sonderabmessungen.

Zuverlässige Lieferung und lebenslanger Support

● Standardvorlaufzeit: 30–45 Arbeitstage für kundenspezifische 200-kW-380-V-Flüssigkeitskühlungs-Lastbankkonfigurationen.

● Umfassende Dokumentation: Druckprüfberichte, Materialzertifizierungen, O&M-Handbücher, CE/ISO-Zertifizierungen.

● 18 Monate Garantie mit Ferndiagnose und weltweitem Ersatzteilnetzwerk.

● Optionale Inbetriebnahme vor Ort, Unterstützung bei der Integration des Kühlsystems und Bedienerschulung durch RST-Außendiensttechniker.

Projektfälle

1. Projekthintergrund

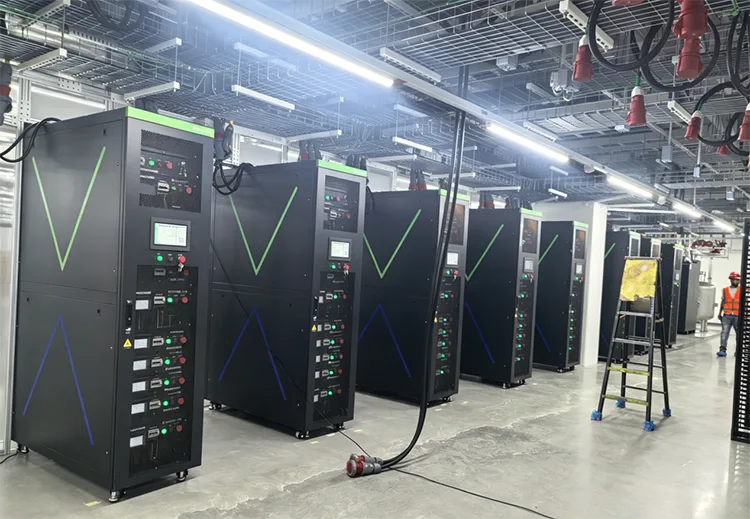

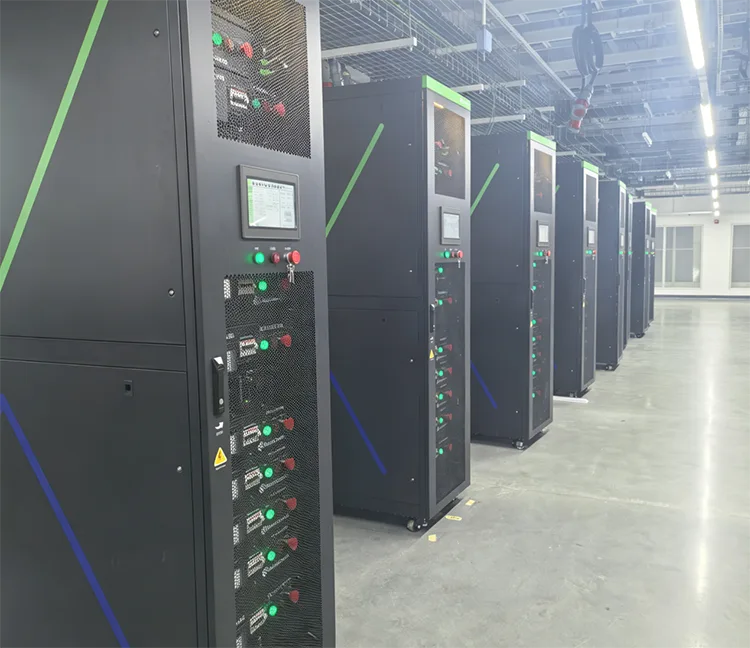

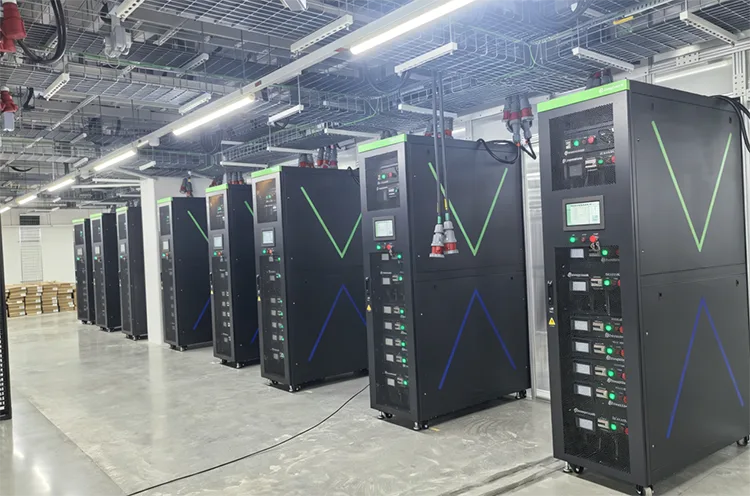

Dieses Hyperscale-KI-Rechenzentrum in Johor, Malaysia, nutzt ein vollständiges CDU-Flüssigkeitskühlungssystem für den GPU-Servercluster. In der Projektabnahmephase besteht die Hauptanforderung darin, die tatsächliche Kühlkapazität des CDU-Flüssigkeitszirkulationskreislaufs authentisch zu überprüfen und die tatsächliche Wärmeableitungslast zu simulieren, die von hochdichten Servern im Schaltschrank erzeugt wird.

Herkömmliche luftgekühlte Lasten können nicht an die Wasserzirkulationsleitung des Standorts angeschlossen werden und können keine konstante Wärmelast in den CDU-Kreislauf einspeisen, um die Kühlleistung auf lange Sicht zu prüfen. Sperrige Luftkühlungsgeräte können nicht in einem standardmäßigen 19-Zoll-Rack installiert werden, um die tatsächliche Wärmeverteilung im Schrank wiederherzustellen.

Kunden, die das ganze Jahr über von den tropischen Hochtemperaturen Malaysias betroffen sind, benötigen eine Rack-Lastbank mit Flüssigkeitszugang und ein passendes Kühlmittel vor Ort, um eine kontinuierliche thermische Belastungsinspektion des CDU-Systems und synchrone Volllasttests von USV/Standby-Generator durchzuführen. RST Electric lieferte geschlossene, flüssigkeitsgekühlte Rack-Lastbänke mit 200 kW und 380 V, um eine genaue Zertifizierung der CDU-Kühlfähigkeit gemäß den örtlichen TNB-Stromabnahmestandards zu ermöglichen.

2. Technische Kernspezifikationen und Designvorteile

Elektrische Bewertung

Nennleistung: 200 kW, AC380 V (kompatibel mit 380–480 V AC, 50 Hz), PF = 1 reine ohmsche Last

Lastaufteilung: 6kW+6kW+12kW+12kW vier unabhängige Stufen, mindestens 6kW Feineinstellung, Toleranz ±5%

Kontinuierlicher 24h-Volllastbetrieb; Verkabelung optional 1P2W/3P4W gemäß Malaysia-Leistungsspezifikationen

Echtzeitüberwachung: Spannung, Strom, Leistung, Kühlmitteleinlass- und -auslasstemperatur, Rohrleitungswasserdruck, Kerndaten zur Beurteilung der CDU-Wärmetauscheffizienz.

Material- und Strukturmerkmale

(1) Passender Entwurf für die Flüssigkeitszirkulation: Der geschlossene Flüssigkeitskühlkreislauf unterstützt das Wasser-Glykol-Kühlmittel des Kunden vor Ort, standardmäßige 1-Zoll-NPT-Schnellanschlussanschlüsse werden direkt an die CDU-Rohrleitung angeschlossen; Nennkühlmitteldurchfluss 10–25 l/min, maximale Einlasswassertemperatur 40 °C, Rohrleitungsdruckabfall ≤ 2 bar. Eine stabile kontinuierliche Wärmeabgabe überträgt feste Wärme in den CDU-Zirkulationskreislauf, um die tatsächliche Wärmeabfuhreffizienz des Flüssigkeitskühlsystems zu testen.

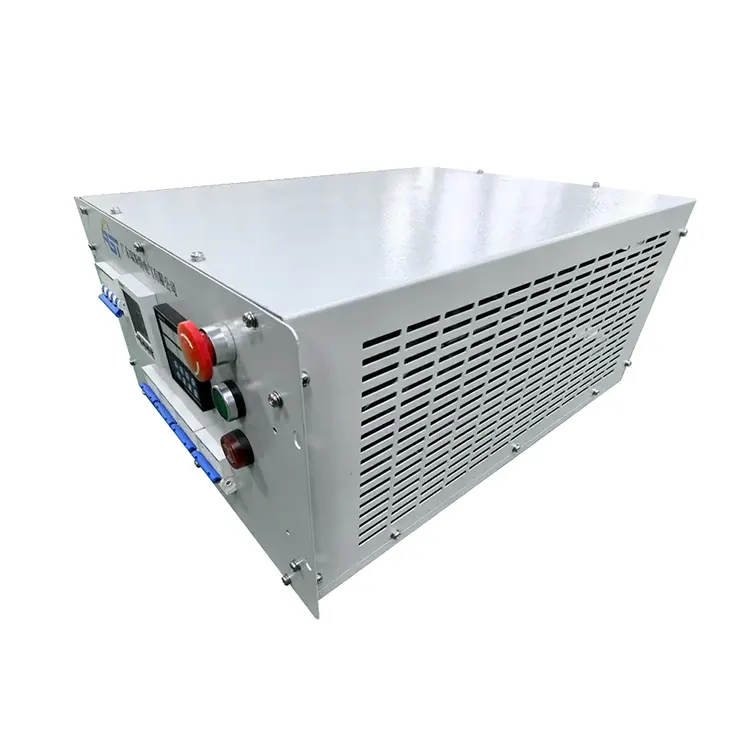

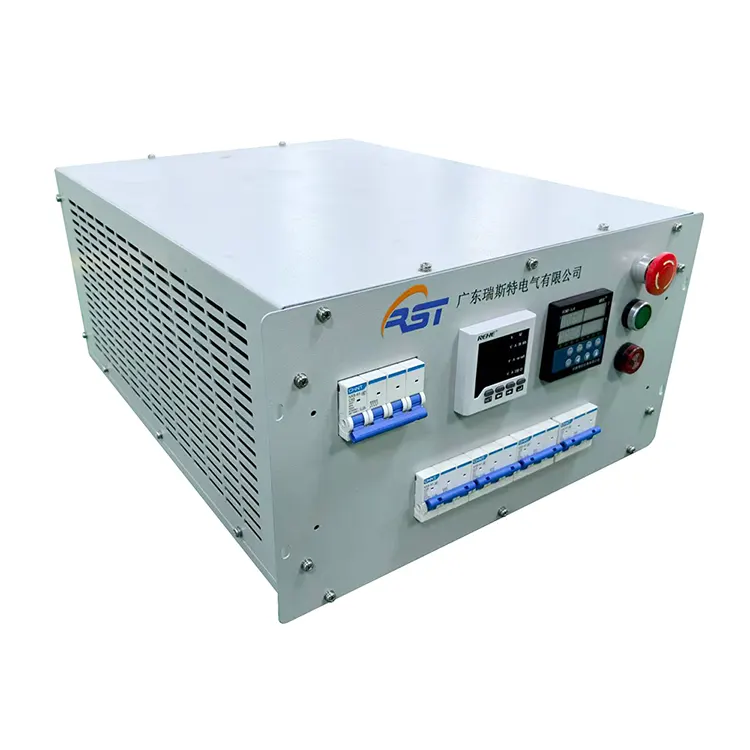

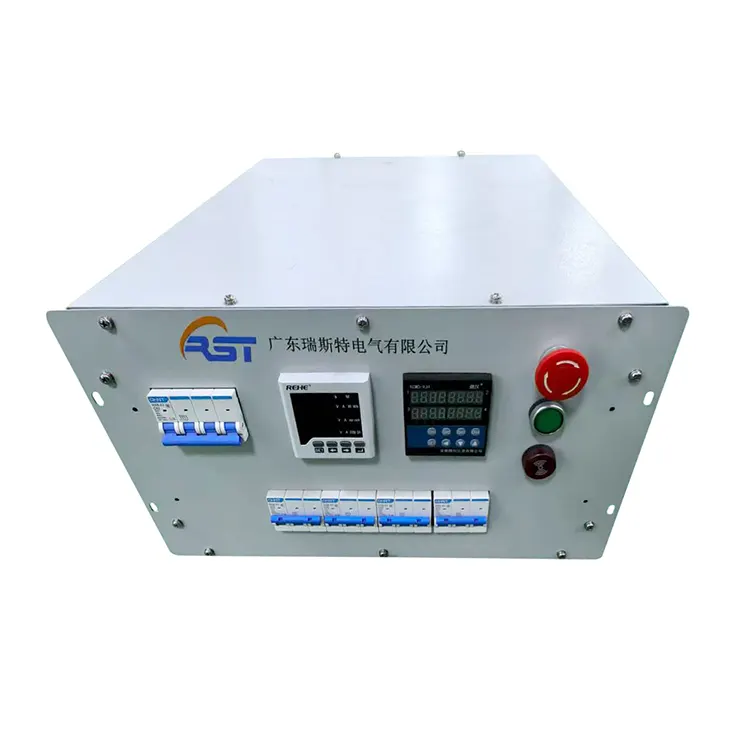

(2) 6U 19-Zoll-Rack-Chassis: Abmessung 482×T650×H266mm, RAL7035-Beschichtung, Trockengewicht 35~45kg, direkt im Server-Rack eingebettet, um die echte Schrankwärmeerzeugungsumgebung von Online-Servern wiederherzustellen.

(3) Vollständiger Sicherheitsschutz: Kurzschluss, Überstrom, Übertemperatur, Not-Aus, niedriger Kühlmitteldruck und optionaler Türverriegelungsschutz; Automatischer Alarm und Lastabfall bei Unregelmäßigkeiten garantieren einen langfristigen, unterbrechungsfreien CDU-Alterungstest.

(4)  Mehrfachsteuerungsmodus: Lokale manuelle / automatische / tragbare Fernbedienung / PC-Softwaresteuerung; RS485 Modbus optional, Hochladen von Temperatur- und Durchflussdaten auf IDC SCADA für die Aufzeichnung von CDU-Betriebsdaten in Echtzeit.

3. Installations- und Inbetriebnahmestandard vor Ort

(1) Installation gemäß den Elektrovorschriften Malaysias; Die Einheiten lassen sich in Standard-Schrankschlitze einschieben und mit Griffen an der Vorderseite befestigen, unabhängige Stromverkabelung, Schnellkupplung für Flüssigkeitseinlass/-auslass mit CDU-Umlaufleitung, zuverlässige PE-Erdung.

(2) Alle Einheiten bestehen vor der Auslieferung mit offiziellen Testberichten den werksseitigen Volllast-Einbrenntest und den Druckdichtheitstest der Rohrleitung. Bei der Inbetriebnahme vor Ort wird die Kühlmitteldurchflussrate Schritt für Schritt angepasst, 6 kW bis 200 kW schrittweise geladen, die Wassertemperaturdifferenz zwischen Einlass und Auslass erfasst, um die CDU-Wärmeaustauschkapazität zu quantifizieren, und alle Steuer- und Schutzfunktionen überprüft.

(3) Tägliche Betriebsregel: Wöchentliche Überprüfung der Rohrleitung auf Lecks; Reinigen Sie den CDU-Umwälzfilter regelmäßig, um zu verhindern, dass ein unzureichender Durchfluss die Kühlwirkung beeinträchtigt. Keine brennbaren Stoffe in der Nähe von Serverschränken lagern.

4. Fehlerbehebung und Kundendienst nach dem Verkauf

Häufige Fehler, darunter ungewöhnliche Überhitzung, unzureichender Kühlmitteldruck, Kommunikationsfehler und falscher Schutzalarm, sind im offiziellen Wartungshandbuch aufgeführt.

Regelmäßige Inspektion: Überprüfen Sie alle 6 Monate die Dichtheit der Rohrleitung, reinigen Sie den internen Widerstand vom Staub und prüfen Sie regelmäßig die Isolierung mit einem Megaohmmeter.

Garantie: 18 Monate Garantie ab Versanddatum, kostenlose Reparatur und Ersatz bei Herstellungsfehlern; Lebenslange Ersatzteile und technischer Fernsupport auf Englisch, optionale lokale Technikerschulung vor Ort für Großbestellungen. Kundenspezifisches Strom-, Spannungs-, Flüssigkeitsschnittstellen- und Kommunikationsprotokoll für ein späteres Rechenzentrumserweiterungsprojekt.

5. Projektergebnis

(1) Die im Rack montierte Flüssigkeitsstruktur greift direkt auf die CDU-Zirkulationsleitung zu, gibt eine abgestufte, feste Wärmelast stabil aus und überprüft genau die tatsächliche Wärmeabfuhrkapazität jedes CDU-Kreislaufs. Realisiert eine echte thermische Simulation des Schranks, die mit herkömmlicher Luftlast nicht erreicht werden kann, und steigert die CDU-Akzeptanzeffizienz auf über 65 %.

(2) Der stabile, geschlossene Flüssigkeitskreislauf passt sich den hohen Umgebungstemperaturen in Malaysia an und ermöglicht eine kontinuierliche Langzeitbelastung ohne Überhitzungsabschaltung. Alle CDU-Kühlleistungsindizes erfüllen erfolgreich die Abnahmenorm.

(3) Die automatische Datenerfassung von Wassertemperatur, Durchfluss und Leistung erleichtert die Erstellung des CDU-Testberichts des Kunden und senkt die manuellen Testkosten für das IDC-Projekt erheblich.

(4) Kontaktieren Sie RST Electric für eine maßgeschneiderte flüssigkeitsgekühlte Lastbank speziell für die Überprüfung der CDU-Kühlung im südostasiatischen Rechenzentrum und erhalten Sie einen kostenlosen technischen Vorschlag und ein Angebot.
